适用电机法兰尺寸F *

框架型电机支架高度固定式

图片仅供参考

框架型电机支架高度固定式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-IBYUF	铝合金	黑色阳极氧化	适用伺服电机 ● 高度固定型
JT-IXYUF	铝合金	黑色阳极氧化	适用步进电机 ● 高度固定型

选型参数

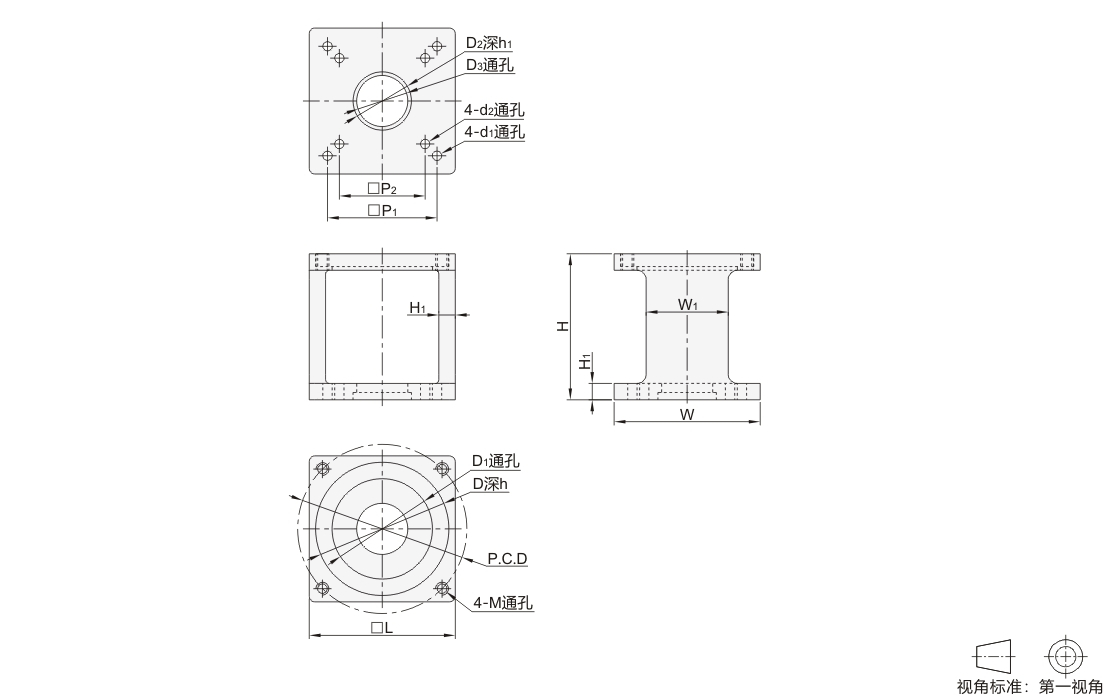

选型表

型号		D	h	W	L	H	H1	W1	D1	D2	h1	D3	M	P.C.D	d1	P1	d2	P2
代码	适用电机法兰 F	D	h	W	L	H	H1	W1	D1	D2	h1	D3	M	P.C.D	d1	P1	d2	P2
适用伺服电机 JT-IBYUF	60	50	5	60	60	60	7	30	40	28	4	25	M5	70	5.1	47	—	—
	80	70	5	80	80	80	9	45	55	32	4	28	M6	90	5.1	60	5.1	47
	110	95	8	110	110	110	12	60	80	42	5	36	M8	130	6.8	90	6.8
	130	110	6.5	130	130	130	15	80	95	47	4	40	M8	145	6.8	110	6.8
适用步进电机 JT-IXYUF	57	—	—	60	60	60	7	30	38	28	4.5	25	M5	66.67	5.1	47	—	—
	86	73	5	80	80	80	9	45	55	32	4	28	M6	98.43	5.1	60	5.1	47
	110	85	7	110	110	110	12	60	80	42	5	36	M8	131.95	6.8	90	6.8
	130	100	6.5	130	130	130	15	80	95	47	4	40	M8	155	6.8	110	6.8
