T形高度指定型电机支架

图片仅供参考

T形高度指定型电机支架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-IBYDD	S45C	发黑	适用同服电机 ● 高度指定型
JT-IBYDU	S45C	无电解镀镍	适用同服电机 ● 高度指定型
JT-IBYDX	SUS304	—	适用同服电机 ● 高度指定型
JT-IBYDM	A6061	喷细砂本色阳极氧化	适用同服电机 ● 高度指定型

选型参数

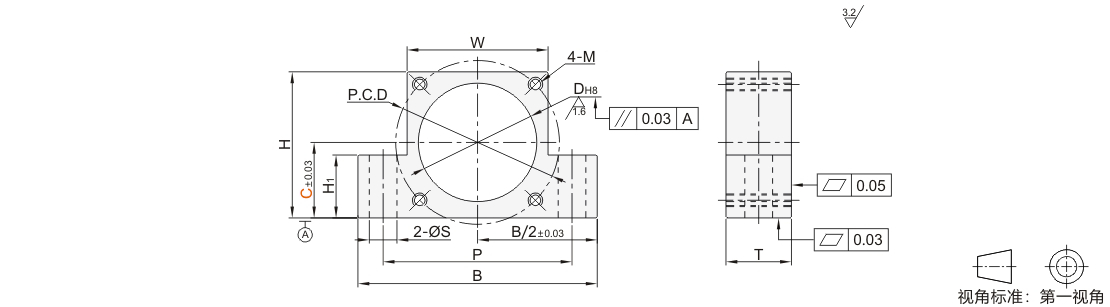

选型表

型号		C 最小单位0.1	DH8	P.C.D	M	H	H1	W	B	P	T	ØS	建议电机规格
代码	适用电机法兰												法兰规格	止口规格	安装 P.C.D	安装孔
代码	F*												法兰规格	止口规格	安装 P.C.D	安装孔
JT-IBYDD JT-IBYDU JT-IBYDX JT-IBYDM	38	20~40	30	45	M3	C+20	15	40	59	49.5	9.5	4.5	38	30	45	Ø3.4
	40	20~40	30	46	M4	C+20	15	40	59	49.5	9.5	4.5	40	30	46	Ø4.5
	60	30~60	50	70	M5	C+30	20	60	85	72.5	12.5	6.6	60	50	70	Ø5.5
	60S	30~60	50	70	M4	C+30	20	60	85	72.5	12.5	6.6	60S	50	70	Ø4.5
	80	40~80	70	90	M6	C+40	25	80	113	96.5	16.5	9	80	70	90	Ø6.5
	80S	40~80	70	90	M5	C+40	25	80	113	96.5	16.5	9	80S	70	90	Ø6
	90	45~90	80	100	M6	C+45	25	90	131	111	20.5	11	90	80	100	Ø6.5
	100	52.5~100	95	115	M8	C+52.5		105	146	126			100	95	115	Ø9
	100A	52.5~100		115	M6	C+52.5		105	146	126			100A		115	Ø6.5
	110	55~110		130	M8	C+55		110	151	131			110		130	Ø9

*带S为松下电机，带A为安川电机，不带为其它品牌电机。
