T形高度固定型电机支架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质	表面处理	构成零件 / 电机支架	构成零件 / 固定侧	构成零件 / 支撑侧	类型
JT-IBYSD	单件	S45C	发黑	JT-IBYSD	—	—	电机支架
JT-IBYSU	单件	S45C	无电解镀镍	JT-IBYSU	—	—	电机支架
JT-IBYSX	单件	SUS304	—	JT-IBYSX	—	—	电机支架
JT-IBYSM	单件	A6061	喷细砂本色阳级氧化	JT-IBYSM	—	—	电机支架
JT-CVYBIBYSD	套装	—	—	JT-IBYSD	JT-IVXUD/JT-IVXFD/JT-IVXXD	—	电机支架+固定侧
JT-CVYBIBYSU	套装	—	—	JT-IBYSU	JT-IVNUD/JT-IVNFD/JT-IVNXD	—	电机支架+固定侧
JT-CVYBIBYSX	套装	—	—	JT-IBYSX	JT-IVNUD/JT-IVNFD/JT-IVNXD	—	电机支架+固定侧
JT-CVYBIBYSM	套装	—	—	JT-IBYSM	JT-IVNUD/JT-IVNFD/JT-IVNXD	—	电机支架+固定侧
JT-CVYXIBYSD	套装	—	—	JT-IBYSD	JT-IVXUD/JT-IVXFD/JT-IVXXD	JT-IVXQD/JT-IVXOD/JT-IVXLD	电机支架+固定侧 +支撑侧
JT-CVYXIBYSU	套装	—	—	JT-IBYSU	JT-IVNUD/JT-IVNFD/JT-IVNXD	JT-IVNQD/JT-IVNOD/JT-IVNLD	电机支架+固定侧 +支撑侧
JT-CVYXIBYSX	套装	—	—	JT-IBYSX	JT-IVNUD/JT-IVNFD/JT-IVNXD	JT-IVNQD/JT-IVNOD/JT-IVNLD	电机支架+固定侧 +支撑侧
JT-CVYXIBYSM	套装	—	—	JT-IBYSM	JT-IVNUD/JT-IVNFD/JT-IVNXD	JT-IVNQD/JT-IVNOD/JT-IVNLD	电机支架+固定侧 +支撑侧

选型参数

单件电机支架

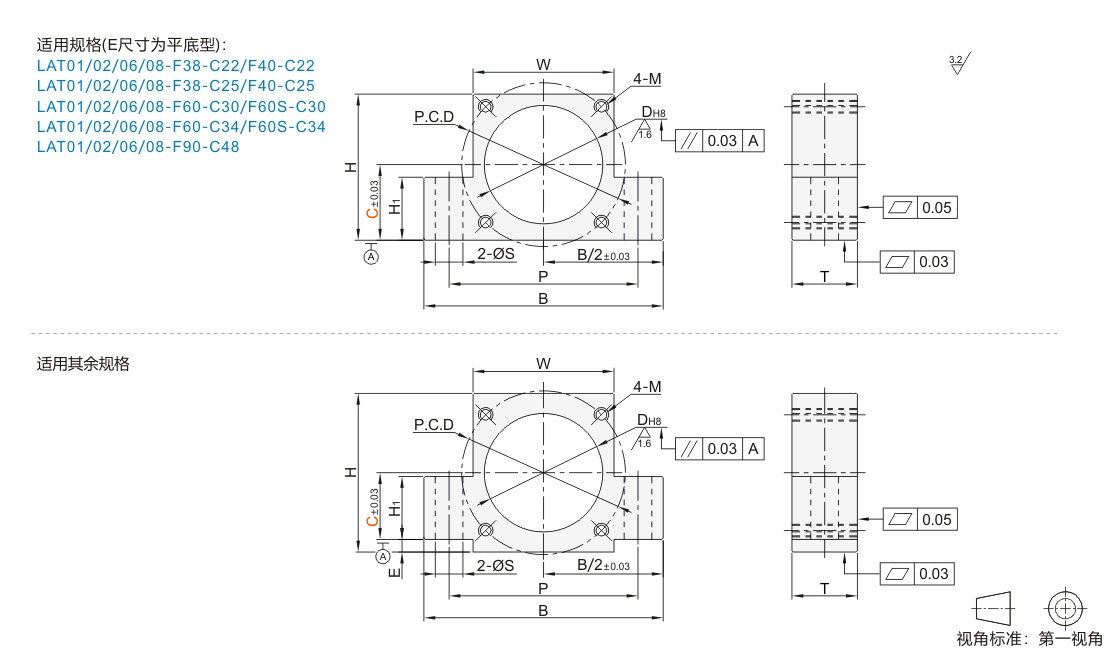

型号		C	DH8	P.C.D	M	H	H1	E	W	B	P	T	ØS	建议丝杠支座		建议电机规格
代码	适用电机法兰 F*													固定侧	支撑侧	法兰规格	止口规格	安装 P.C.D	安装孔
代码	适用电机法兰 F*													固定侧	支撑侧	法兰规格	止口规格	安装 P.C.D	安装孔	JT-IBYSD JT-IBYSU JT-IBYSX JT-IBYSM	38	13	30	45	M3	40	10	7	40	59	49.5	9.5	4.5	JT-IVXUD-6	JT-IVXQD-6	38	30	45	Ø3.4
40	46	M4	40	46	Ø4.5																	13	30			40	10	7	40	59	49.5	9.5	4.5	JT-IVXUD-6	JT-IVXQD-6		30
38	17	30	45	M3	40	15	3	40	59	49.5	9.5	4.5	JT-IVXUD-8	JT-IVXQD-8	38	30	45	Ø3.4
40	17	30	46	M4	40	15	3	40	59	49.5	9.5	4.5	JT-IVXUD-8	JT-IVXQD-8	40	30	46	Ø4.5
38	22	30	45	M3	42	15	平底	40	59	49.5	9.5	4.5	JT-IVXXD-10	JT-IVXLD-10	38	30	45	Ø3.4
40		30	46	M4	42	15	平底	40	59	49.5	9.5	4.5			40	30	46	Ø4.5
60		50	70	M5	60	15	8	60	85	72.5	12.5	6.6			60	50	70	Ø5.5
60S		50	70	M4	60	15	8	60	85	72.5	12.5	6.6			60S	50	70	Ø4.5
38	25	30	45	M3	45	15	平底	40	59	49.5	9.5	4.5	JT-IVXUD-12	JT-IVXQD-12	38	30	45	Ø3.4
40		30	46	M4	45	15	平底	40	59	49.5	9.5	4.5			40	30	46	Ø4.5
60		50	70	M5	60	20	5	60	85	72.5	12.5	6.6			60	50	70	Ø5.5
60S		50	70	M4	60	20	5	60	85	72.5	12.5	6.6			60S	50	70	Ø4.5
60	28	50	70	M5	60	20	2	60	85	72.5	12.5	6.6	JT-IVXXD-15	JT-IVXLD-15	60	50	70	Ø5.5
60S		50	70	M4	60	20	2	60	85	72.5	12.5	6.6			60S	50	70	Ø4.5
80		70	90	M6	80	25	12	80	113	96.5	16.5	9			80	70	90	Ø6.5
80S		70	90	M5	80	25	12	80	113	96.5	16.5	9			80S	70	90	Ø6
60	30	50	70	M5	60	20	平底	60	85	72.5	12.5	6.6	JT-IVXUD-15	JT-IVXQD-15	60	50	70	Ø5.5
60S		50	70	M4	60	20	平底	60	85	72.5	12.5	6.6	JT-IVXUD-15	JT-IVXQD-15	60S	50	70	Ø4.5
80		70	90	M6	80	25	10	80	113	96.5	16.5	9	JT-IVXUD-20	JT-IVXQD-20	80	70	90	Ø6.5
80S		70	90	M5	80	25	10	80	113	96.5	16.5	9	JT-IVXUD-20	JT-IVXQD-20	80S	70	90	Ø6
60	34	50	70	M5	64	20	平底	60	85	72.5	12.5	6.6	JT-IVXXD-20	JT-IVXLD-20	60	50	70	Ø5.5
60S		50	70	M4	64	20	平底	60	85	72.5	12.5	6.6			60S	50	70	Ø4.5
80		70	90	M6	80	25	6	80	113	96.5	16.5	9			80	70	90	Ø6.5
80S		70	90	M5	80	25	6	80	113	96.5	16.5	9			80S	70	90	Ø6
90	35	80	100	M6	90	25	10	90	131	110.5	20.5	11	JT-IVXFD-25	JT-IVXOD-25	90	80	100	Ø6.5
100		95	115	M8	105		17.5	105	146	125.5					100	95	115	Ø9
100A			115	M6	105		17.5	105	146	125.5					100A		115	Ø6.5
110			130	M8	110		20	110	151	130.5					110		130	Ø9
90	48	80	100	M6	93	25	平底	90	131	110.5	20.5	11	JT-IVXXD-25	JT-IVXLD-25	90	80	100	Ø6.5
100		95	115	M8	105		4.5	105	146	125.5					100	95	115	Ø9
100A			115	M6	105		4.5	105	146	125.5					100A		115	Ø6.5
110			130	M8	110		7	110	151	130.5					110		130	Ø9

*带S为松下电机，带A为安川电机，不带为其它品牌电机。

套装电机支架+固定侧

型号		C	JT-CVYBIBYSD		JT-CVYBIBYSU		JT-CVYBIBYSX		JT-CVYBIBYSM
代码	适用电机法兰F	C	电机支架	固定侧	电机支架	固定侧	电机支架	固定侧	电机支架	固定侧
JT-CVYBIBYSD JT-CVYBIBYSU JT-CVYBIBYSX JT-CVYBIBYSM	38	13	JT-IBYSD	JT-IVXUD-6	JT-IBYSU	JT-IVNUD-6	JT-IBYSX	JT-IVNUD-6	JT-IBYSM	JT-IVNUD-6
		17		JT-IVXUD-8		JT-IVNUD-8		JT-IVNUD-8		JT-IVNUD-8
		22		JT-IVXXD -10		JT-IVNXD -10		JT-IVNXD -10		JT-IVNXD -10
		25		JT-IVXUD-12		JT-IVNUD-12		JT-IVNUD-12		JT-IVNUD-12
	40	13		JT-IVXUD-6		JT-IVNUD-6		JT-IVNUD-6		JT-IVNUD-6
		17		JT-IVXUD-8		JT-IVNUD-8		JT-IVNUD-8		JT-IVNUD-8
		22		JT-IVXXD -10		JT-IVNXD -10		JT-IVNXD -10		JT-IVNXD -10
		25		JT-IVXUD-12		JT-IVNUD-12		JT-IVNUD-12		JT-IVNUD-12
	60	22		JT-IVXXD -10		JT-IVNXD -10		JT-IVNXD -10		JT-IVNXD -10
		25		JT-IVXUD-12		JT-IVNUD-12		JT-IVNUD-12		JT-IVNUD-12
		28		JT-IVXXD -15		JT-IVNXD -15		JT-IVNXD -15		JT-IVNXD -15
		30		JT-IVXUD-15		JT-IVNUD-15		JT-IVNUD-15		JT-IVNUD-15
		34		JT-IVXXD -20		JT-IVNXD -20		JT-IVNXD -20		JT-IVNXD -20
	60S	22		JT-IVXXD -10		JT-IVNXD -10		JT-IVNXD -10		JT-IVNXD -10
		25		JT-IVXUD-12		JT-IVNUD-12		JT-IVNUD-12		JT-IVNUD-12
		28		JT-IVXXD -15		JT-IVNXD -15		JT-IVNXD -15		JT-IVNXD -15
		30		JT-IVXUD-15		JT-IVNUD-15		JT-IVNUD-15		JT-IVNUD-15
		34		JT-IVXXD -20		JT-IVNXD -20		JT-IVNXD -20		JT-IVNXD -20
	80	28		JT-IVXXD -15		JT-IVNXD -15		JT-IVNXD -15		JT-IVNXD -15
		30		JT-IVXUD-20		JT-IVNUD-20		JT-IVNUD-20		JT-IVNUD-20
		34		JT-IVXXD -20		JT-IVNXD -20		JT-IVNXD -20		JT-IVNXD -20
	80S	28		JT-IVXXD -15		JT-IVNXD -15		JT-IVNXD -15		JT-IVNXD -15
		30		JT-IVXUD-20		JT-IVNUD-20		JT-IVNUD-20		JT-IVNUD-20
		34		JT-IVXXD -20		JT-IVNXD -20		JT-IVNXD -20		JT-IVNXD -20
	90	35		JT-IVXFD-25		JT-IVNFD-25		JT-IVNFD-25		JT-IVNFD-25
	90	48		JT-IVXXD -25		JT-IVNXD -25		JT-IVNXD -25		JT-IVNXD -25
	100	35		JT-IVXFD-25		JT-IVNFD-25		JT-IVNFD-25		JT-IVNFD-25
	100	48		JT-IVXXD -25		JT-IVNXD -25		JT-IVNXD -25		JT-IVNXD -25
	100A	35		JT-IVXFD-25		JT-IVNFD-25		JT-IVNFD-25		JT-IVNFD-25
	100A	48		JT-IVXXD -25		JT-IVNXD -25		JT-IVNXD -25		JT-IVNXD -25
	110	35		JT-IVXFD-25		JT-IVNFD-25		JT-IVNFD-25		JT-IVNFD-25
	110	48		JT-IVXXD -25		JT-IVNXD -25		JT-IVNXD -25		JT-IVNXD -25

固定侧（JT-IVXUD/JT-IVXFD/JT-IVXXD/JT-IVNUD/JT-IVNFD/JT-IVNXD）尺寸，请参阅该代码详情页。

如有其他电机支架套装选型需求，详情咨询怡合达。

套装电机支架+固定侧+支撑侧

型号		C	JT-CVYXIBYSD			JT-CVYXIBYSU			JT-CVYXIBYSX			JT-CVYXIBYSM
代码	适用电机法兰F	C	电机支架	固定侧	支撑侧	电机支架	固定侧	支撑侧	电机支架	固定侧	支撑侧	电机支架	固定侧	支撑侧
JT-CVYXIBYSD JT-CVYXIBYSU JT-CVYXIBYSX JT-CVYXIBYSM	38	13	JT-IBYSD	JT-IVXUD-6	JT-IVXQD-6	JT-IBYSU	JT-IVNUD-6	JT-IVNQD-6	JT-IBYSX	JT-IVNUD-6	JT-IVNQD-6	JT-IBYSM	JT-IVNUD-6	JT-IVNQD-6
		17		JT-IVXUD-8	JT-IVXQD-8		JT-IVNUD-8	JT-IVNQD-8		JT-IVNUD-8	JT-IVNQD-8		JT-IVNUD-8	JT-IVNQD-8
		22		JT-IVXXD-10	JT-IVXLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10
		25		JT-IVXUD-12	JT-IVXQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12
	40	13		JT-IVXUD-6	JT-IVXQD-6		JT-IVNUD-6	JT-IVNQD-6		JT-IVNUD-6	JT-IVNQD-6		JT-IVNUD-6	JT-IVNQD-6
		17		JT-IVXUD-8	JT-IVXQD-8		JT-IVNUD-8	JT-IVNQD-8		JT-IVNUD-8	JT-IVNQD-8		JT-IVNUD-8	JT-IVNQD-8
		22		JT-IVXXD-10	JT-IVXLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10
		25		JT-IVXUD-12	JT-IVXQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12
	60	22		JT-IVXXD-10	JT-IVXLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10
		25		JT-IVXUD-12	JT-IVXQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12
		28		JT-IVXXD-15	JT-IVXLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15
		30		JT-IVXUD-15	JT-IVXQD-15		JT-IVNUD-15	JT-IVNQD-15		JT-IVNUD-15	JT-IVNQD-15		JT-IVNUD-15	JT-IVNQD-15
		34		JT-IVXXD-20	JT-IVXLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20
	60S	22		JT-IVXXD-10	JT-IVXLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10		JT-IVNXD-10	JT-IVNLD-10
		25		JT-IVXUD-12	JT-IVXQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12		JT-IVNUD-12	JT-IVNQD-12
		28		JT-IVXXD-15	JT-IVXLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15
		30		JT-IVXUD-15	JT-IVXQD-15		JT-IVNUD-15	JT-IVNQD-15		JT-IVNUD-15	JT-IVNQD-15		JT-IVNUD-15	JT-IVNQD-15
		34		JT-IVXXD-20	JT-IVXLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20
	80	28		JT-IVXXD-15	JT-IVXLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15
		30		JT-IVXUD-20	JT-IVXQD-20		JT-IVNUD-20	JT-IVNQD-20		JT-IVNUD-20	JT-IVNQD-20		JT-IVNUD-20	JT-IVNQD-20
		34		JT-IVXXD-20	JT-IVXLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20
	80S	28		JT-IVXXD-15	JT-IVXLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15		JT-IVNXD-15	JT-IVNLD-15
		30		JT-IVXUD-20	JT-IVXQD-20		JT-IVNUD-20	JT-IVNQD-20		JT-IVNUD-20	JT-IVNQD-20		JT-IVNUD-20	JT-IVNQD-20
		34		JT-IVXXD-20	JT-IVXLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20		JT-IVNXD-20	JT-IVNLD-20
	90	35		JT-IVXFD-25	JT-IVXOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25
	90	48		JT-IVXXD-25	JT-IVXLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25
	100	35		JT-IVXFD-25	JT-IVXOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25
	100	48		JT-IVXXD-25	JT-IVXLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25
	100A	35		JT-IVXFD-25	JT-IVXOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25
	100A	48		JT-IVXXD-25	JT-IVXLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25
	110	35		JT-IVXFD-25	JT-IVXOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25		JT-IVNFD-25	JT-IVNOD-25
	110	48		JT-IVXXD-25	JT-IVXLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25		JT-IVNXD-25	JT-IVNLD-25

固定侧（JT-IVXUD/JT-IVXFD/JT-IVXXD/JT-IVNUD/JT-IVNFD/JT-IVNXD）尺寸，请参阅该代码详情页。
支撑侧（JT-IVXQD/JT-IVXOD/JT-IVXLD/JT-IVNQD/JT-IVNOD/JT-IVNLD）尺寸，请参阅该代码详情页。
如有其他电机支架套装选型需求，详情咨询怡合达。
