光电传感器支柱固定夹通孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	孔型	材质	表面处理	附件(螺钉)	类型
JT-PNTSD	通孔型	SS400	发黑	TAC01	光电传感器用
JT-PNTFD	螺孔型	SS400	发黑	TAC01	光电传感器用
JT-PNTSU	通孔型	SS400	喷细砂无电解镀镍	TAC21	光电传感器用
JT-PNTFU	螺孔型	SS400	喷细砂无电解镀镍	TAC21	光电传感器用
JT-PNTDD	通孔型	A6063	黑色阳极氧化	TAC01	光电传感器用
JT-PNTOD	螺孔型	A6063	黑色阳极氧化	TAC01	光电传感器用
JT-PNTDU	通孔型	A6063	本色阳极氧化	TAC21	光电传感器用
JT-PNTOU	螺孔型	A6063	本色阳极氧化	TAC21	光电传感器用
JT-PNTUD	通孔型	SUS304	—	TAC21	光电传感器用
JT-PNTXD	螺孔型	SUS304	—	TAC21	光电传感器用

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

可用光电传感器见下表：

因制造商不同，故部分外形尺寸和左图中尺寸
示例有所不同，但安装距离相同。

夹紧螺钉

D	JT-PNTSD/JT-PNTDD/JT-PNTFD/JT-PNTOD		JT-PNTSU/JT-PNTDU/JT-PNTUD/JT-PNTFU/JT-PNTOU/JT-PNTXD
10	对应代码 TAC01	M4×12 1个	对应代码 TAC21	M4×12 1个
12		M5×16 1个		M5×16 1个
15		M5×16 1个		M5×16 1个

传感器安装螺钉

D	JT-PNTSD/JT-PNTDD	JT-PNTSU/JT-PNTDU/JT-PNTUD	JT-PNTFD/JT-PNTFU/JT-PNTOD/JT-PNTOU/JT-PNTXD
10	TAC01-M3-L30 2个	TAC21-M3-L30 2个	TAC21-M2.6-L14 2个
12	TAC01-M3-L35 2个	TAC21-M3-L35 2个
15	TAC01-M3-L35 2个	TAC21-M3-L35 2个

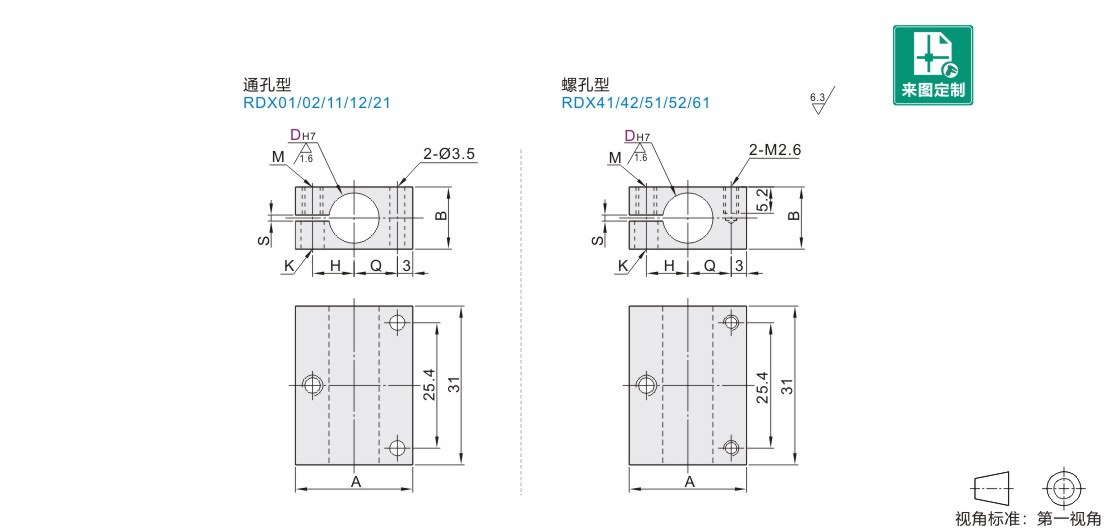

选型参数

选型表

型号			A	B	H	Q	S	M	K
代码	DH7		A	B	H	Q	S	M	K
通孔型 JT-PNTSD JT-PNTSU JT-PNTDD JT-PNTDU JT-PNTUD	10	+0.015 0	22	13	8	7.8	1.2~1.8	M4	4.5
	12	+0.018 0	25	16	9.5	8.8		M5	5.5
	15	+0.018 0	28	19	11	10.3		M5	5.5
螺孔型 JT-PNTFD JT-PNTFU JT-PNTOD JT-PNTOU JT-PNTXD	10	+0.015 0	22	13	8	7.8	1.2~1.8	M4	4.5
	12	+0.018 0	25	16	9.5	8.8		M5	5.5
	15	+0.018 0	28	19	11	10.3		M5	5.5

技术参数

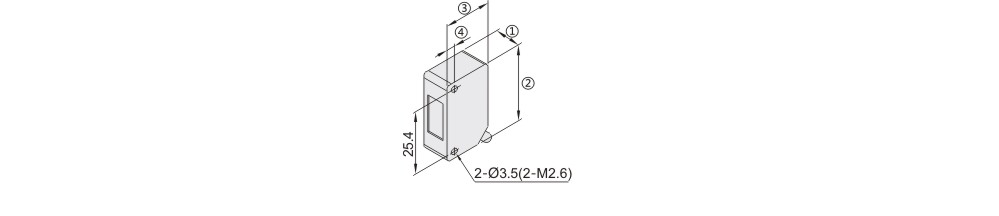

各制造商型号光电传感器尺寸示例

可用光电传感器见下表：

因制造商不同，故部分外形尺寸和左图中尺寸示例有所不同，但安装距离相同。

暂未上传文档资料

光电传感器支柱固定夹 通孔型
