专业供应导向轴、导向轴支座全系列精密传动配件，为自动化、机床、包装、3C设备等行业客户，提供标准化、高同轴度、耐磨耐用的导向解决方案。

📌产品详细介

✅导向轴

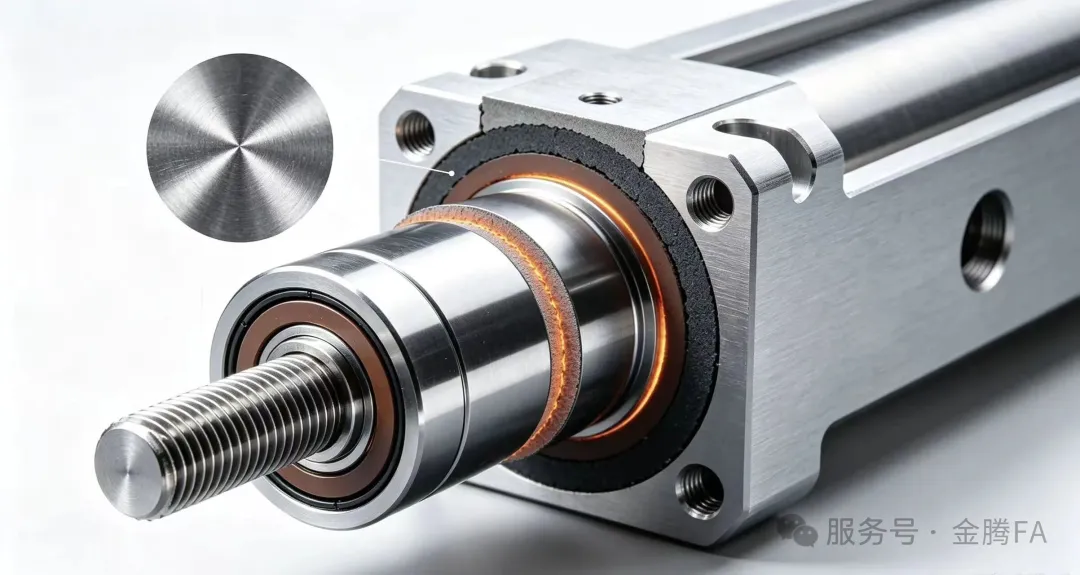

导向轴（也常叫光轴、直线轴）是直线运动系统的基准轴件，与直线轴承、滚珠衬套配合使用，供滑块沿轴向做往复滑动。

按照加工工艺分为：

普通光轴：基础传动、低精度设备选用
淬火硬轴（调质+高频淬火）：表面高硬度，耐磨抗刮，市面上最常用
镀铬导向轴：镀层致密，防锈耐腐蚀，潮湿、多水汽环境优选
不锈钢导向轴：304/316材质，食品、医药、腐蚀工况专用

常见规格：直径φ6‑φ60mm均可供货，长度支持定尺切割、两端加工螺纹、倒角、键槽等非标加工。

💡作用：为滑台、模组提供平直运动基准，控制运动轨迹，减少跑偏、卡滞。

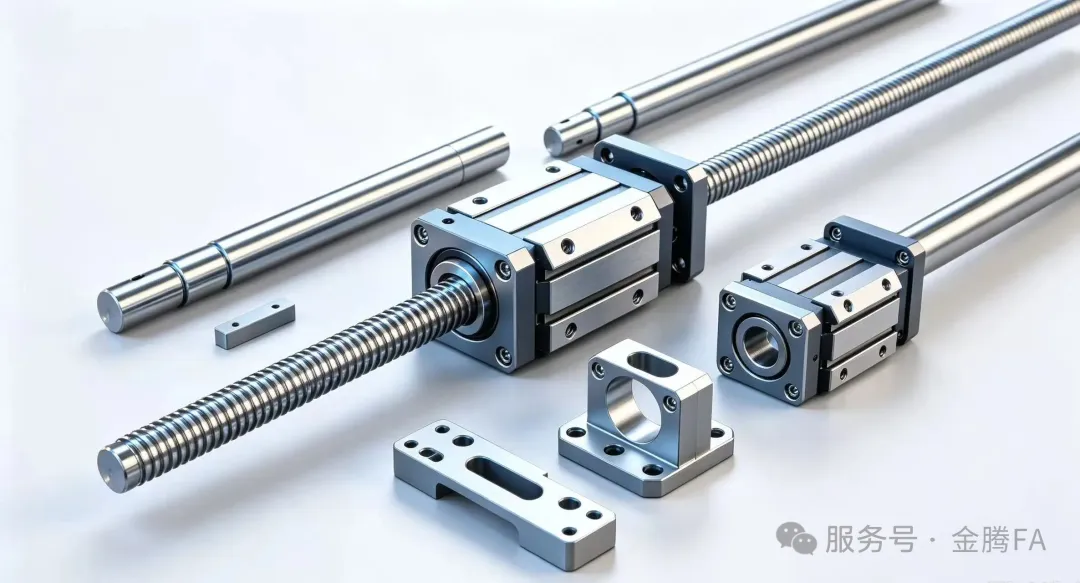

✅导向轴支座

导向轴支座（轴支撑座）用于固定导向轴，把光轴牢牢架设在设备机架上，避免轴体悬空下垂、震动变形。

主流款式：

开口支座（SK）：螺丝锁紧固定，拆装方便，可调松紧，最通用
固定支座（SH）：一体式刚性固定，抗震性好，适合高速重载
双列长支座：支撑跨距大，长轴使用，减小轴弯曲形变
方形、圆形、加厚加高非标支座：按需定制

💡作用：保证多根导向轴之间的平行度，增强整套导向机构刚性，降低高速运动抖动。

🛠️材质与表面工艺

▶导向轴常用材质

1. 45#钢

性价比高，调质处理，适合轻载、低速普通设备；如需耐磨可做高频淬火+硬铬电镀。

2. 40Cr合金结构钢

韧性好，抗弯曲、抗冲击，长轴、重载导向优先选用，淬火后硬度可达HRC58‑62。

3. SUS304 / SUS316不锈钢

无镀层、不易生锈，不能淬火硬化；多用于食品机械、医疗设备、腐蚀工况、低载荷场景。

表面处理工艺

高频淬火：轴表层硬化，耐磨耐磕碰，保护滚道，延长轴承寿命
硬铬电镀：镀层厚度5‑20μm，光洁度高，防锈、降低摩擦系数
研磨精磨：外径公差可达g6/h7，圆度、直线度优秀，适配精密轴承
发黑、镀锌：支座碳钢件防锈处理

▶导向轴支座常用材质

• 铝合金6061‑6063：轻量化，阳极氧化，不易生锈，加工精度高，自动化设备最常用

• 45#碳钢：刚性强，承载力大，适合机床、重载设备，可发黑/镀锌防锈

• 不锈钢支座：304材质，潮湿、清洗、防腐环境使用

⚙️产品核心优势

高直线度：轴体精磨加工，长距离运行不易跑偏，提升滑台重复定位精度
耐磨寿命长：淬火+镀铬工艺，轴承来回滑动不易拉出深沟
支座刚性足：铸造/锻铝、厚壁碳钢，高速运行震动小
平行度可控：支座定位面精密铣削，多轴安装调试省时省力
非标可定制：轴两端牙孔、沉孔、键槽、偏心支座、特殊安装孔位均可按需加工
交期稳定：标准件常备库存，大批量订单可排产

🏭广泛应用场景

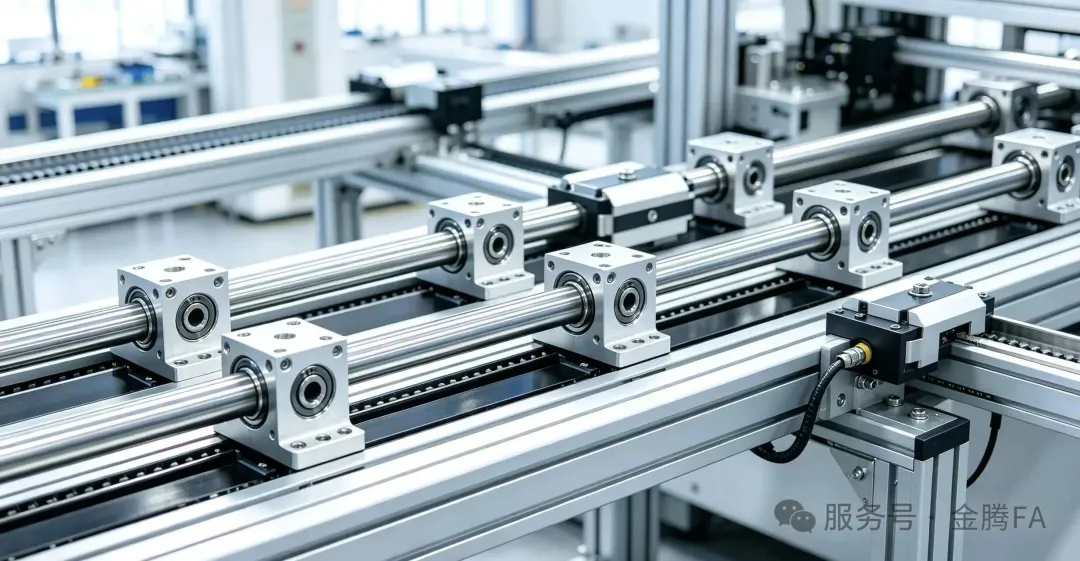

🔹自动化流水线、移栽滑台

上下料机构、分拣模组、移栽机械手，长行程往复运动，大量使用导向轴+SK开口支座。

🔹数控设备、雕刻机、切割机

龙门机架、工作台导向，需要轴不易弯、整套系统刚性强，多选用40Cr淬火轴+加厚碳钢支座。

🔹包装机械、枕式包装机、贴标机

裁切、推料、封口机构，动作频率高，要求导向顺滑、少维护。

🔹3C电子、检测治具、实验设备

尺寸精度敏感，优先精磨镀铬轴、铝合金高精度支座。

🔹食品、医药灌装设备

清洗多、环境潮湿，推荐不锈钢导向轴+不锈钢支座。

🔹物流分拣机、升降平台

载荷偏大，长跨距支撑，采用粗直径导向轴与加长型支座组合。

🔹激光设备、印刷机械

运行速度快，对抖动控制严格，需要轴件直线度高、支座刚性好。

💡小提示：轴越长、速度越快，越建议增加支座数量或者选用更大直径导向轴，减少轴体挠度变形！

📋简单选型参考

1. 载荷大、行程长：选40Cr淬火镀铬轴 + 碳钢加厚支座

2. 普通自动化、追求轻量化：45#淬火硬轴+ 6061铝支座

3. 有水、油污、腐蚀环境：304不锈钢轴 + 不锈钢支座

4. 需要经常拆装调试：优先开口式SK支座

5. 需要高速低震动：选用SH一体式固定支座

📝结语

再好的直线轴承，如果导向轴弯曲、支座太软，设备精度一样保不住。

导向轴与导向轴支座，看着不起眼，却是整套直线运动系统的地基。

专注同步轮、同步带、轴承、直线轴承、滚珠衬套、导向轴及导向轴支座等精密传动零部件。

从原材料入厂、机加工、热处理、表面处理到成品检验，层层把控品质，支持标准件现货采购与非标图纸定制。
