直线轴承箱式单元

图片仅供参考

直线轴承箱式单元

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

使用轴承 / 代码	代码 / 单衬型	代码 / 双衬型	固定座 / 材质	固定座 / 表面处理	使用环境温度	类型
JT-IGMSU系列	JT-IGTSD	JT-IGRSD	铝合金	本色阳极氧化	-15~80°C	标准型
JT-IGMSF系列	JT-IGTSU	JT-IGRSU	铝合金	本色阳极氧化	-15~80°C	标准型
JT-IGMSO系列	JT-IGTSQ	JT-IGRSQ	铝合金	本色阳极氧化	-15~110°C	标准型
JT-IGNUD系列	JT-IGTDD	JT-IGRDD	铝合金	本色阳极氧化	-15~80°C	紧凑型

d4仅有一处M1安装孔。

选型参数

单衬型

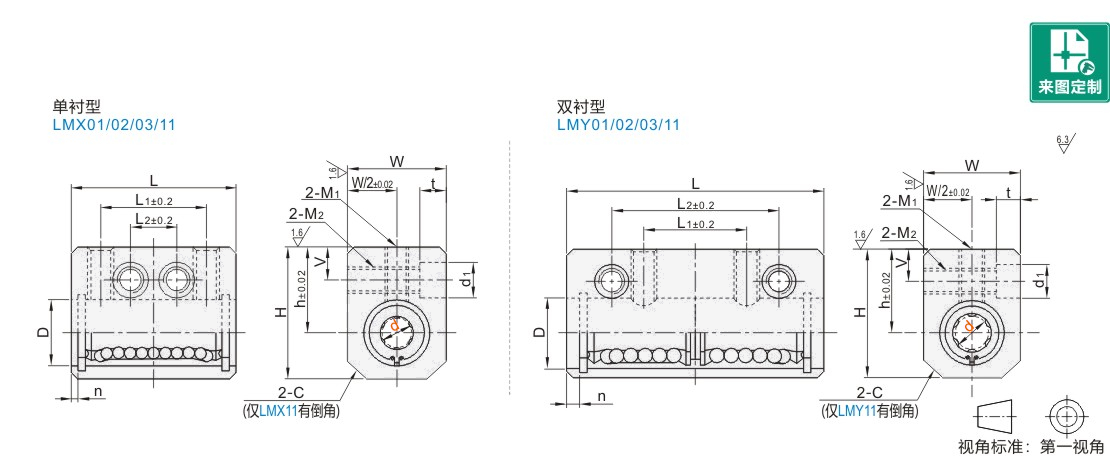

型号			D	n	L	L1	L2	h	W	H	V	M1	M2	C	d1×t	基本额定负载		重量(g)
代码	d		D	n	L	L1	L2	h	W	H	V	M1	M2	C	d1×t	C(动)N	Co(静)N	重量(g)
标准型 JT-IGTSD JT-IGTSU JT-IGTSQ	(4)	0 -0.008	8	1.1	15	—	10	10	12	16	3	M3	M3	—	4.2×1.5(M2螺栓用)	82	137	7
	(5)		10	4.0	25	16	7	13	15	20	5	M4	M4		6×5(M3螺栓用)	164	241	15
	6		12	3.0	27	18	9	14	16	22		M4				204	299	20
	8		15	3.0	32	20	10	16	20	26		M5				263	405	35
	10		19	4.0	39	27	15	19	26	32	6	M6	M5		8×6(M4螺栓用)	400	440	75
	12	0 -0.009	21		40	27	15	20	28	34	6		M5		8×6(M4螺栓用)	412	442	85
	13		23		42	28	16	25	30	43	7		M6		9×7(M5螺栓用)	448	496	130
	16		28	3.8	47	32	18	27	36	49	7		M6		9×7(M5螺栓用)	796	1021	200
	20	0 -0.010	32	3.8	52	36	18	31	42	54	8	M8	M8		11×8(M6螺栓用)	859	1345	270
	25		40	3.2	69	42	22	37	52	65	9	M10	M10		14×10(M8螺栓用)	1095	2046	570
	30		45	3.2	74	44	22	40	58	71	9	M10	M10		14×10(M8螺栓用)	1529	2676	705
紧凑型 JT-IGTDD	6	0 -0.009	10	3.0	27	18	9	13	14	20	4	M4	M4	4	6×5(M3螺栓用)	103	154	17
	8		13	3.0	32	20	10	15	17	24	5	M5	M4	5	6×5(M3螺栓用)	147	206	32
	10		17	4.0	39	27	15	18	23	30	6	M6	M5	6	8×6(M4螺栓用)	278	343	67
	12		19	4.0	40	27	15	19	25	32	6		M5	6	8×6(M4螺栓用)	335	443	80
	16		26	3.8	47	32	18	26	33	43	7		M6	8	9×7(M5螺栓用)	335	443	155

带( )d尺寸不适用JT-IGTSU/JT-IGTSQ。 kgf=N×0.101972

双衬型

型号			D	n	L	L1	L2	h	W	H	V	M1	M2	C	d1×t	基本额定负载		重量(g)
代码	d		D	n	L	L1	L2	h	W	H	V	M1	M2	C	d1×t	C(动)N	Co(静)N	重量(g)
标准型 JT-IGRSD JT-IGRSU JT-IGRSQ	(4)	0 -0.008	8	1.1	27	14	22	10	12	16	3	M3	M3	—	4.2×1.5(M2螺栓用)	164	274	12
	(5)		10	4.0	40	18	28	13	15	20	5	M4	M4		6×5(M3螺栓用)	267	476	32
	6		12	3.0	46	20	30	14	16	22		M4				331	551	35
	8		15	3.0	56	30	42	16	20	26		M5				466	777	70
	10		19	4.0	68	36	50	19	26	32	6	M6	M5		8×6(M4螺栓用)	649	879	145
	12	0 -0.009	21		70	36	50	20	28	34	6		M5		8×6(M4螺栓用)	670	885	165
	13		23		74	42	55	25	30	43	7		M6		9×7(M5螺栓用)	728	991	245
	16		28	3.8	84	52	65	27	36	49	7		M6		9×7(M5螺栓用)	1247	2041	380
	20	0 -0.010	32	3.8	94	58	70	31	42	54	8	M8	M8		11×8(M6螺栓用)	1453	2689	515
	25		40	3.2	128	80	100	37	52	65	9	M10	M10		14×10(M8螺栓用)	1779	4092	1115
	30		45	3.2	138	90	110	40	58	71	9	M10	M10		14×10(M8螺栓用)	2484	5352	1380
紧凑型 JT-IGRDD	6	0 -0.010	10	3.0	46	20	30	13	14	20	4	M4	M4	4	6×5(M3螺栓用)	206	307	34
	8		13	3.0	56	30	42	15	17	24	5	M5	M4	5	6×5(M3螺栓用)	294	411	60
	10		17	4.0	68	36	50	18	23	30	6	M6	M5	6	8×6(M4螺栓用)	555	686	126
	12		19	4.0	70	36	50	19	25	32	6		M5	6	8×6(M4螺栓用)	670	885	150
	16		26	3.8	84	52	65	26	33	43	7		M6	8	9×7(M5螺栓用)	981	1449	296

带 ( ) d尺寸不适用JT-IGRSU/JT-IGRSQ。 kgf=N×0.101972
