滚针轴承型万向节

图片仅供参考

滚针轴承型万向节

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	代码	材质	表面处理	附件	类型
JT-NNVSD	代码	单节式	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	圆孔型
JT-NNVSU	代码	单节式	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	键槽孔型
JT-NNVDD	代码	双节式	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	圆孔型
JT-NNVDU	代码	双节式	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	键槽孔型
JT-NNVUD	代码	伸缩型	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	圆孔型
JT-NNVUU	代码	伸缩型	铝合金	抛光	内六角圆柱头螺钉+内六角紧定螺钉	键槽孔型

特点
重量轻，耐磨性好，强度高，使用寿命长；
传动效率高，无旋转间隙，特别适合中高速大功率传动；
适用电机正反转工况，性能稳定，转速可达4000r/min。

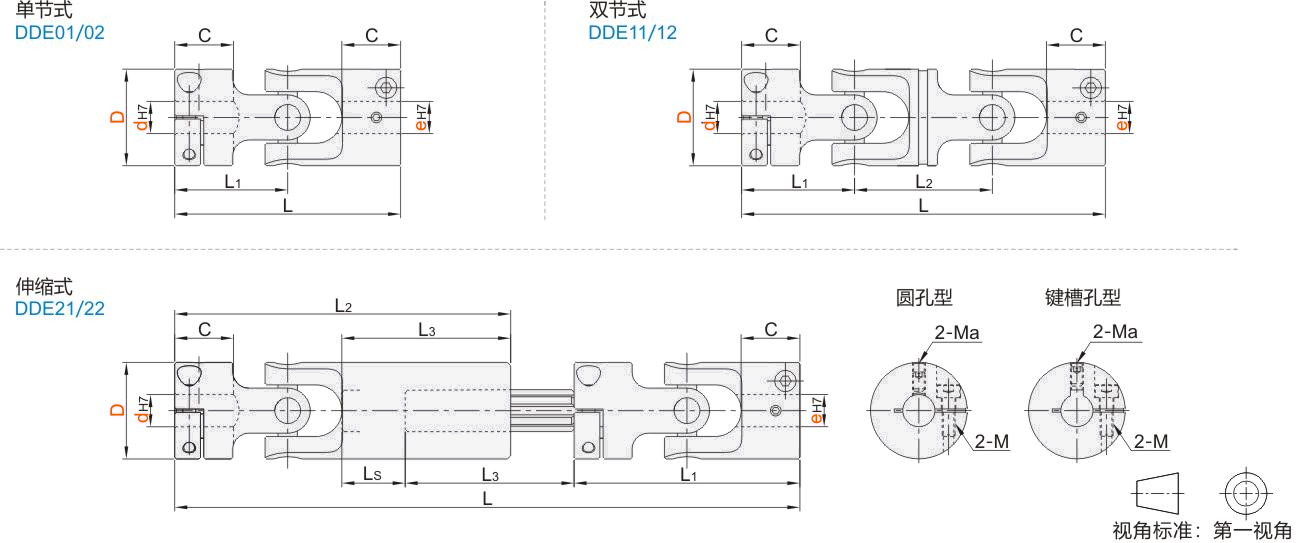

选型参数

单节式

型号		d 最小单位1	e 最小单位1	L	L1	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
代码	D	d 最小单位1	e 最小单位1	L	L1	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
圆孔型 JT-NNVSD 键槽孔型 JT-NNVSU	25	4~14	4~14	60	30	16	M3	M3	1.5	35	330	2.2×10⁻⁶	4000	40	0.05
	30	5~16	5~16	70	35	18	M4	M4	2.5	50	330	2.5×10⁻⁶			0.09
	35	6~19	6~19	80	40	20	M4	M4	2.5	65	490	2.3×10⁻⁵			0.13
	40	6~22	6~22	90	45	22.3	M6	M6	8	102	860	3.6×10⁻⁵			0.19
	45	8~25	8~25	100	50	25				165	1200	6.0×10⁻⁶			0.3
	50	10~26	10~26	110	55	26.7				220	4800	5.6×10⁻⁵			0.38
	55	12~28	12~28	120	60	29	M8	M8	20	280		6.5×10⁻⁵			0.5
	60	12~35	12~35	130	65	31				350					0.63
	65	12~38	12~38	140	70	34				400					0.86

双节式

型号		d 最小单位1	e 最小单位1	L	L1	L2	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
代码	D	d 最小单位1	e 最小单位1	L	L1	L2	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
圆孔型 JT-NNVDD 键槽孔型 JT-NNVDU	25	4~14	4~14	95	30	35	16	M3	M3	1.5	22	330	2.2×10⁻⁶	4000	80	0.08
	30	5~16	5~16	110	35	40	18	M4	M4	2.5	35	330	2.5×10⁻⁵			0.14
	35	6~19	6~19	125	40	45	20	M4	M4	2.5	55	490	2.3×10⁻⁵			0.21
	40	6~22	6~22	145	45	55	22.3	M6	M6	8	89	860	3.6×10⁻⁶			0.31
	45	8~25	8~25	160	50	60	25				165	1200	6.0×10⁻⁶			0.46
	50	10~26	10~26	175	55	65	26.7				195	4800	5.6×10⁻⁵			0.6
	55	12~28	12~28	190	60	70	29	M8	M8	20	230	4800	6.5×10⁻⁵			0.78
	60	12~35	12~35	205	65	75	31				285	4800				1.04
	65	12~38	12~38	220	70	80	34				350	4800				1.29

伸缩型

型号		d 最小单位1	e 最小单位1	L		L1	L2	L3	Ls	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
代码	D	d 最小单位1	e 最小单位1	min	max	L1	L2	L3	Ls	C	M	Ma	拧紧力矩 (N·m)	额定扭矩 (N·m)	静态扭转刚性 (N·m/rad)	惯性力矩 (kg·m²)	最高转速 (r/min)	容许偏角 (°)	重量 (kg)
圆孔型 JT-NNVUD 键槽孔型 JT-NNVUU	25	4~14	4~14	165	205	60	105	60.4	40	16	M3	M3	1.5	18	330	2.2×10⁻⁶	4000	80	0.21
	30	5～16	5~16	185	225	70	115	60.4	40	18	M4	M4	2.5	35	330	2.5×10⁻⁵			0.32
	35	6~19	6~19	215	265	80	135	75.4	50	20	M4	M4	2.5	45	490	2.3×10⁻⁵			0.56
	40	6~22	6~22	235	285	90	145			22.3	M6	M6	8	64	860	3.6×10⁻⁶			0.75
	45	8~25	8~25	250	300	100	150			25				85	1200	6.0×10⁻⁶			0.95
	50	10~26	10~26	280	340	110	170	90.4	60	26.7				123	4800	5.6×10⁻⁵			1.44
	55	12~28	12~28	300	360	120	180			29	M8	M8	20	184	4800	6.5×10⁻⁵			1.76
	60	12~35	12~35	320	380	130	190			31				246	4800				2.12
	65	12~38	12~38	335	395	140	195			34				313	4800				2.57

键槽尺寸表

轴径尺寸	键槽尺寸
d/e	宽度b		深度t
d/e	标准尺寸	公差	标准尺寸	公差
4~7.99	2	±0.0125	1	±0.1 0
8~10	3	±0.0125	1.4
10.01~12	4	±0.015	1.8
12.01~17	5		2.3
17.01~22	6		2.8
22.01~30	8	±0.018	3.3	±0.2 0
30.01~38	10	±0.018	3.3	±0.2 0
