阶梯式单/双膜片联轴器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXZOU	S45C	SUS304	发黑	内六角紧定螺钉	键槽型 ● 单膜片
JT-NXZOL	S45C	SUS304	发黑	内六角紧定螺钉	键槽型 ● 双膜片

特点：
适用于锂电行业；
材质符合禁铜、禁锌、禁镍要求；
高刚性、高扭矩；
常用于伺服电机、步进电机联接。
径向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

M1锁紧螺钉尺寸和锁紧扭矩

d-e	M1	锁紧扭矩 (N·m)
d-e	M1	锁紧扭矩 (N·m)	8~17	M4	1.7
18~22	M5	4
24~30	M6	7
32~42	M8	15
45~75	M10	25
80~115	M12	55

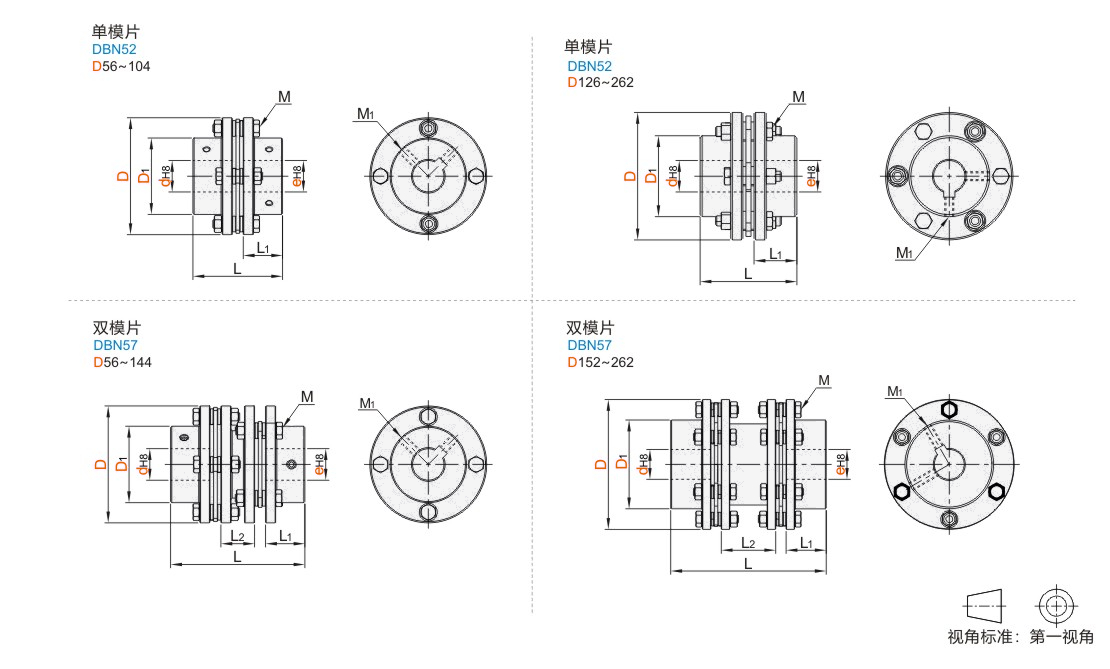

选型参数

选型表

型号		d-e (最小单位1) d ≤ e	D1	L		L1	L2	M	额定扭矩 (N·m)		惯性力矩 (kg·m²)		静态扭转刚性 (N·m/rad)		容许安装偏差						重量 (g)
型号				L			L2			最高转速 (r/min)	惯性力矩 (kg·m²)		静态扭转刚性 (N·m/rad)		径向 (mm)	角度 (°)	轴向 (mm)	径向 (mm)	角度 (°)	轴向 (mm)	重量 (g)
代码	D			JT-NXZOU	JT-NXZOL		仅JT-NXZOL			最高转速 (r/min)	JT-NXZOU	JT-NXZOL	JT-NXZOU	JT-NXZOL	JT-NXZOU			JT-NXZOL			JT-NXZOU	JT-NXZOL
单膜片 JT-NXZOU 双膜片 JT-NXZOL	56	8~20	32	45	74	20	24	M5	25	15000	0.000093	0.00021	15000	7500	0.02	1	±0.6	0.5	1.5	±1.2	380	600
	68	11~25	40	56	86	25	24	M6	60	14000	0.00026	0.00059	28000	14000			±0.7			±1.4	750	1100
	82	14~35	54	66	98	30	26	M6	100	11000	0.00065	0.0014	81000	40500			±1.1			±2.2	1450	2100
	94	14~38	58	68	106	30	30	M8	180	9500	0.0012	0.0029	165000	82500			±1.3	0.6		±2.6	1500	2600
	104	18~42	68	80	120	35	30	M8	250	8800	0.0022	0.0048	240000	120000			±1.5	0.6		±3	2400	3500
	126	22~50	80	96	140	42.5	38	M10	420	6800	0.0055	0.013	410000	205000			±1.6	0.8		±3.2	4650	6600
	144	25~60	92	108	160	48.5	46	M12	700	6000	0.01	0.026	760000	380000			±1.8	0.9		±3.6	6700	10000
	152	35~75	104	101	182	45	70		800	5800	0.012	0.035	836000	418000	0.03		±1.8	1.4	2	±3.6	7100	10500
	178	38~80	118	124	218	55	80		1300	5100	0.03	0.077	1065000	532500			±1.9	1.6		±3.8	11000	17000
	190	40~85	126	145	260	65	100	M14	2000	4700	0.045	0.11	1150000	575000				2			15000	24000
	210	45~90	130	165	290	75	110	M16	3900	4300	0.08	0.19	1520000	760000				2.1			19600	29700
	225	48~100	144	200	335	90	115	M16	4900	4000	0.11	0.25	1930000	965000				2.3			26500	38000
	262	50~115	166	223	391	100	145	M20	7900	3400	0.22	0.52	3500000	1750000				2.9			42100	64500

惯性力矩和重量按最大孔径计算。

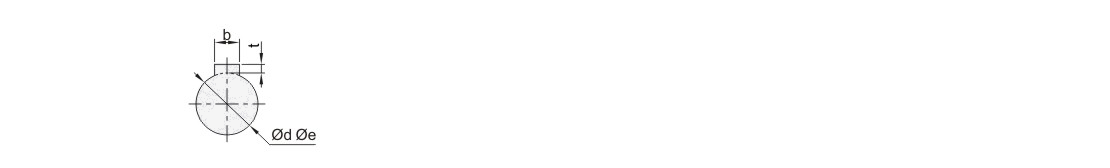

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø8～Ø10	3	±0.0125	1.4	+0.1 0
Ø10.01～Ø12	4	±0.015	1.8
Ø12.01～Ø17	5		2.3
Ø17.01～Ø22	6		2.8
Ø22.01～Ø30	8	±0.018	3.3
Ø30.01～Ø38	10	±0.018		+0.2 0
Ø38.01～Ø44	12	±0.0215
Ø44.01～Ø50	14		3.8
Ø50.01～Ø58	16		4.3
Ø58.01～Ø65	18		4.4
Ø65.01～Ø75	20	±0.026	4.9
Ø75.01～Ø85	22		5.4
Ø85.01～Ø95	25		5.4
Ø95.01～Ø110	28		6.4
Ø110.01～Ø130	32	±0.031	7.4

键槽尺寸表
