产品详情
文档下载

代码	安装孔型	性价比	拔插方向	材质	表面处理/颜色	类型
JT-VQAMLD	锥孔型	经济型	右侧	A6063S-T5	喷砂本色阳极氧化	旗型拔插型
JT-VQAMLF	锥孔型	经济型	左侧	A6063S-T5	喷砂本色阳极氧化	旗型拔插型
JT-QAMLD	锥孔型	普通型	右侧	A6063S-T5	拉丝本色阳极氧化	旗型拔插型
JT-QAMLF	锥孔型	普通型	左侧	A6063S-T5	拉丝本色阳极氧化	旗型拔插型
JT-QAMLX	锥孔型	普通型	偏置右侧	A6063S-T5	拉丝本色阳极氧化	旗型拔插型
JT-QAMLM	锥孔型	普通型	偏置左侧	A6063S-T5	拉丝本色阳极氧化	旗型拔插型

选型参数

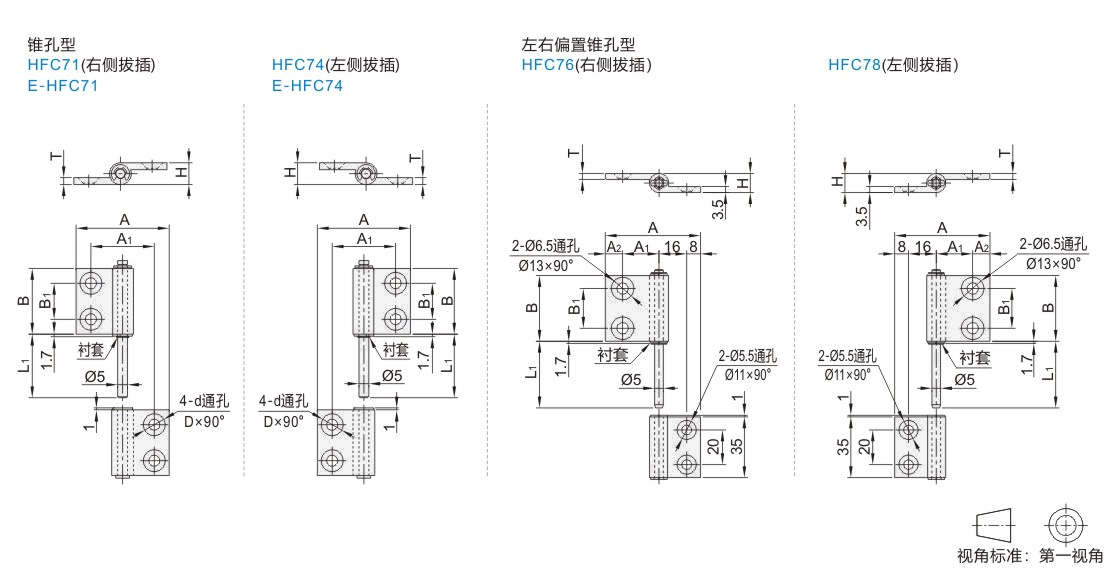

锥孔型

型号		A	B	A1	B1	L1	d	D	T	H	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	L1	d	D	T	H	负载 (kg)	参考重量 (kg/pcs)
JT-QAMLD JT-QAMLF	35	48	35	32	20	38.5	5.5	11	3.5	11	10	0.036
	40	62	40	42	25	43.5	6.5	13	3.5		10	0.046
	50	80	50	52	30	53.5			4.5		15	0.074
	50A	80	50	57	30	53.5			4.5		15	0.074
JT-VQAMLD JT-VQAMLF	50	80	50	52	30	53.5	6.6	12.6	4.7	11	15	0.074

容许负载为使用2个时的数值。

左右偏置锥孔型

型号		A	B	A1	A2	B1	L1	T	H	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	A2	B1	L1	T	H	负载 (kg)	参考重量 (kg/pcs)
JT-QAMLX JT-QAMLM	55	55	40	21	10	25	38.5	3.5	11	10	0.042
	64	64	50	26	14	30		4.5		15	0.056
	64A	64	50	28.5	11.5	30		4.5		15	0.056

容许负载为使用2个时的数值。
