内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMSL	粗牙	SCM435	发黑	12.9	标准型 ● 全牙/半牙
JT-YBMQF	粗牙	SCM435	氧化发黑	12.9	标准型 ● 半牙
JT-YBMOO	粗牙	SCM435	黑色达克罗	12.9	标准型 ● 全牙

TACO7：规格M>20，材质为SCM440。

适用标准：DIN 912-1983、GB/T 70.1-2000

选型参数

选型表

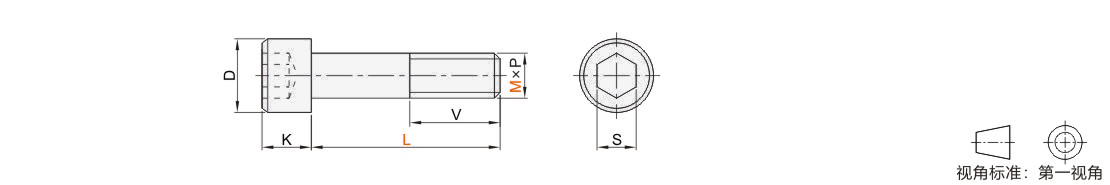

型号		L	V	P	D		K		S
代码	M	L	V	螺距	max	min	max	min	max	min
JT-YBMSL	2	3 4 5 6 8 10 12 14 16 20	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	4 5 6 8 10 12 16 18 20 25 30	全牙	0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	4 5 6 8 10 12 14 16 18 20 22 25	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	3	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	18	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 14 16 18 20 22 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 18 20 22 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 18 20 22 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 16 18 20 22 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 18 20 22 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 55	全牙	2	21.33	20.67	14	13.57	12.212	12.032
	14	60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200	40	2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60	全牙	2	24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180 190 200	44	2	24.33	23.67	16	15.57
	18	40 45 50 55 60 65	全牙	2.5	27.33	26.67	18	17.57
	18	70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200	48	2.5	27.33	26.67	18	17.57
	20	30 35 40 45 50 55 60 65 70 75	全牙	2.5	30.33	29.67	20	19.48	17.23	17.05
	20	80 85 90 95 100 110 120 130 140 150 160 170 180 190 200	52	2.5	30.33	29.67	20	19.48
	22	30 35 40 45 50 55 60 65 70 75	全牙	2.5	33.39	32.61	22	21.48
	22	80 85 90 95 100 110 120 130 140 150 160 170 180 190 200	56	2.5	33.39	32.61	22	21.48
	24	40 45 50 55 60 65 70 75 80 85	全牙	3	36.39	35.61	24	23.48	19.275	19.065
	24	90 95 100 110 120 130 140 150 160 170 180 190 200	60	3	36.39	35.61	24	23.48
	27	50 55 60 65 70 75 80 90	全牙	3	40.39	39.61	27	26.67
	27	100 110 120 130 140 150 160 170 180 190 200	66	3	40.39	39.61	27	26.67
	30	50 55 60 65 70 75 80 90 100	全牙	3.5	45.39	44.61	30	29.67	22.275	22.065
	30	110 120 130 140 150 160 170 180 190 200	72	3.5	45.39	44.61	30	29.67	22.275	22.065
JT-YBMQF	10	210 220 230 240 250 260 270 280 290 300	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	210 220 240 250 270 280 290	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	210 220 230 240 250 260 270 280 290 300	40	2	21.33	20.67	14	13.57	12.212	12.032
	16	210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550	44	2	24.33	23.67	16	15.57	14.212	14.032
	20	150 160 170 180 190 200 210 220 230 240 250 260 270 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560	52	2.5	30.33	29.67	20	19.48	17.23	17.05
	24	90 95 110 120 130 140 150 160 170 180 190 200 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 440 450 460 470 480 490 500 520 530 540 550 560 570 590 600 610 660	60	3	36.39	35.61	24	23.48	19.275	19.065
	30	110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 470 480 490 500 510 520 540 550 560 570 580 600	72	3.5	45.39	44.61	30	29.67	22.275	22.065
	36	130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 540 610	84	4	54.46	53.54	36	35.61	27.275	27.065
JT-YBMOO	2	4 5 6 8 10 12 14 16 20	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
JT-YBMOO	2.5	4 5 6 8 10 12 16 18 20	全牙	0.45	4.68	4.32	2.5	2.36	2.06	2.02
