偏心锁紧螺母

图片仅供参考

偏心锁紧螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度	材质 / 国际	材质 / 相当	硬度	表面处理	类型
JT-XOLLO	4H	45	S45C	22~28HRC	发黑	标准型 ● 圆形 ● 偏心锁紧型
JT-VXOLLF	6H	45	S45C	28～32HRC	磷化	经济型 ● 圆形 ● 偏心锁紧型
JT-VXOLLO	6H	Q235	SS400	28～32HRC	镀镍	经济型 ● 圆形 ● 偏心锁紧型
JT-VXOLLX	6H	Q235	SS400	一	磷化	经济型 ● 圆形 ● 偏心锁紧型
JT-VXOLLL	6H	OCr18Ni9	SUS304	一	一	经济型 ● 圆形 ● 偏心锁紧型

特点：偏心锁紧螺母又称重载锁紧螺母，由上下两个螺母组成，在偏心的内外锥面处配合。
工作时有螺纹拉紧力外还有偏心的楔紧力，施加的扭矩使两个螺母的接触面接触愈紧，
产生的楔紧力越大。

选型参数

选型表

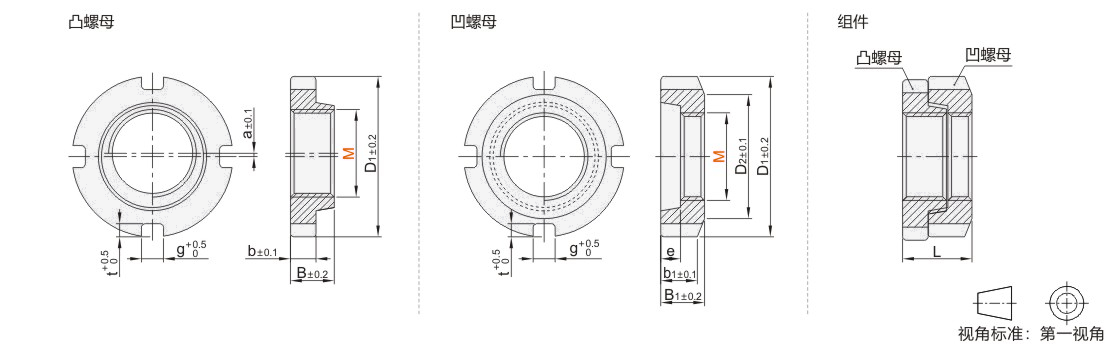

型号		螺距	凸螺母				凹螺母					凸、凹螺母通用		L组合厚度		组件重量 (g)
代码	M	螺距	D1	B	b	a	D1	D2	B1	b1	e	g	t	min	max	组件重量 (g)
标准型 JT-XOLLO 经济型 JT-VXOLLF JT-VXOLLO JT-VXOLLX JT-VXOLLL	10	0.75	18	6	3.5	0.5	18	13	6	5	2.7	3	2	9.5	10.5	15
	12	1.0	22	6	3.5		22	17	6	5		3		9.5	10.5	17
	15		25	7	4.5		25	21	7	6		4		11.5	12.5	23
	17		28	7	4.5		28	24	7	6				11.5	12.5	29
	20		32	8	5.5		32	26	8	6.5				13.5	14.5	43
	25	1.5	38	10	6		38	32	10	8	4.2	5		16	17.5	72
	30		45	10	6		45	38	10	8				16	17.5	103
	35		52	11	7		52	44	11	9				18	19.5	150
	40		58	9	5		58	50	12	10		6	2.5	17	18.5	170
	45		65	10	6		65	56	13	11				19	20.5	240
	50		70	11	7		70	61	14	12				21	22.5	285
