圆形外装式拉手

图片仅供参考

圆形外装式拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-TBLUD	SUS304+橡胶	镜面抛光	内装型 ● 无垫圈
JT-TBLUX	SUM22L或SUM24L+橡胶	镀铬	内装型 ● 无垫圈
JT-TBLQD	SUS304+橡胶	镜面抛光	内装型 ● 带垫圈
JT-TBLQX	SUM22L或SUM24L+橡胶	镀铬	内装型 ● 带垫圈

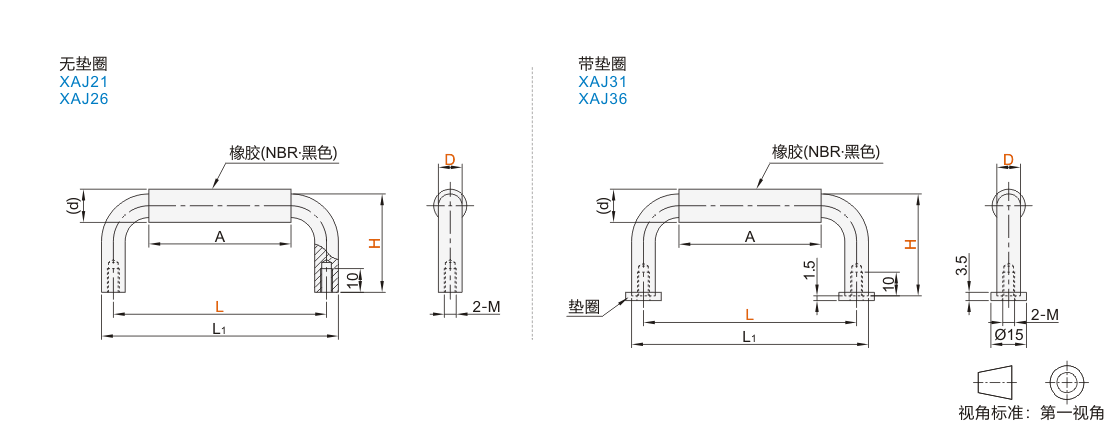

选型参数

无垫圈

型号					L			H			L1		M		A			d			参考重量 (kg/pcs)
代码		D			L			H			L1		M		A			d			参考重量 (kg/pcs)
JT-TBLUD JT-TBLUX		10			80			37			90		5		50			11.5			0.JT-VMPSLCSFZMPNZFZ
					80			60			90				50						0.10
					100			37			110				70						0.09
					100			60			110				70						0.12
					110			37			120				80						0.11
					110			60			120				80						0.15
					120			37			130				90						0.13
					120			60			130				90						0.17
					125			37			135				95						0.16
					125			60			135				95						0.19
					160			37			170				130						0.18
					160			60			170				130						0.23
					200			37			210				170						0.21
					200			60			210				170						0.27
					250			37			260				220						0.28
					250			60			260				220						0.32
		12			150			52			162		8		120			13.5			0.25
					150			87			162				120						0.31
					188			52			200				158						0.32
					188			87			200				158						0.37
					238			52			250				208						0.41
					238			87			250				208						0.49
					288			52			300				258						0.50
					288			87			300				258						0.55

带垫圈

型号				L		H		垫圈材质选择						L1			M			A		d		参考重量 (kg/pcs)
代码		D		L		H		垫圈材质选择						L1			M			A		d		参考重量 (kg/pcs)
JT-TBLQD JT-TBLQX		10		80		37		A SUM22L 镀铬 P SUM22L 静电喷涂(黑色) S SUS304						90			5			50		11.5		0.JT-VMPSLCSFZMPNZFZ
				80		60								90						50				0.10
				100		37								110						70				0.09
				100		60								110						70				0.12
				110		37								120						80				0.11
				110		60								120						80				0.15
				120		37								130						90				0.13
				120		60								130						90				0.17
				125		37								135						95				0.16
				125		60								135						95				0.19
				160		37								170						130				0.18
				160		60								170						130				0.23
				200		37								210						170				0.21
				200		60								210						170				0.27
				250		37								260						220				0.28
				250		60								260						220				0.32
		12		150		52								162			8			120		13.5		0.25
				150		87								162						120				0.31
				188		52								200						158				0.32
				188		87								200						158				0.37
				238		52								250						208				0.41
				238		87								250						208				0.49
				288		52								300						258				0.50
				288		87								300						258				0.55
