单边切割分离式固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

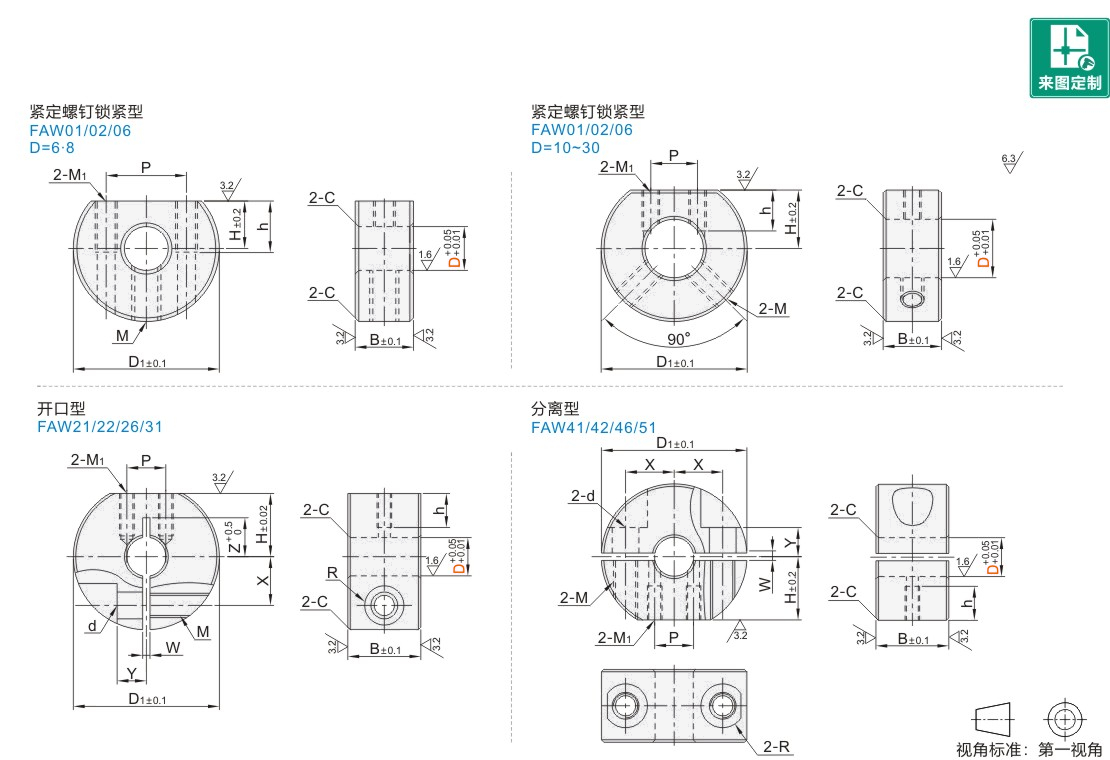

紧定螺钉锁紧型

型号		B	D1	H	M1	P	h	C	紧定螺钉 M×长度
代码	D	B	D1	H	M1	P	h	C	紧定螺钉 M×长度
JT-ABUSD JT-ABUSU JT-ABUSX	6	8	20	6.5	M3	11	7	0.5	M4×4
	8		22	7		13
	10		25	10		8
	12	10	28	11	M4	10			M5×6
	15		30	12.5			5
	20		35	15			5
	25	12	42	18	M5	12	6		M6×6
	30	12	45	20	M5	12	5	1	M6×6

D6~12规格有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。

开口型/分离型

型号		B	D1	M	d	R	H	M1	P	h	W	X	Y	Z	C
代码	D	B	D1	M	d	R	H	M1	P	h	W	X	Y	Z	C
开口型 JT-ABUUD JT-ABUUU JT-ABUUX JT-ABUQD 分离型 JT-ABUFD JT-ABUFU JT-ABUFX JT-ABUOD	8	15	30	M5	5.5	4.5	13	M3	8	7	1.5	10	6	8	0.5
	10		35				15	M4	10			11.5		10
	12
	13
	15		40	M6	7	6	17	M5	12			13	8	12
	16		40				17		12			13		12
	18		45				18.5		15	9		15		—
	20		45				18.5		15	9		15		13
	25		50				21		20	10		18	10	16
	30		55				23.5		21			20	10	18
	35		60				26	M6	23		2.0	23	12	—	1
	40	18	70	M8	9	7	30		26	12	2.0	26	13
	50	22	85	M10	11	9	37	M8	28	13	3.0	32	16

D8~D15规格的S45C材质，有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。　　 S45C、SUS304仅D8~13规格有开口加工。

D8~D12、D15~D18规格的SUS304材质，有效螺纹深度M1为7(底孔为通孔)，其余为全螺纹。
