选型参数

导柱直径D(mm) *

总长L(mm) *

50~130/10

滚针导向组件法兰型

图片仅供参考

滚针导向组件法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	使用衬套	适用导向轴	材质 / 导向轴/衬套	材质 / 保持器	材质 / 滚针	硬度 / 导向轴/衬套	硬度 / 滚针	使用环境温度
JT-IJOSD	法兰型	无螺纹型	SUJ2	聚缩醛	SUJ2	58HRC~	54HRC~	0~80℃
JT-IJOSU	法兰型	两端内螺纹型	SUJ2	聚缩醛	SUJ2	58HRC~	54HRC~	0~80℃

选型参数

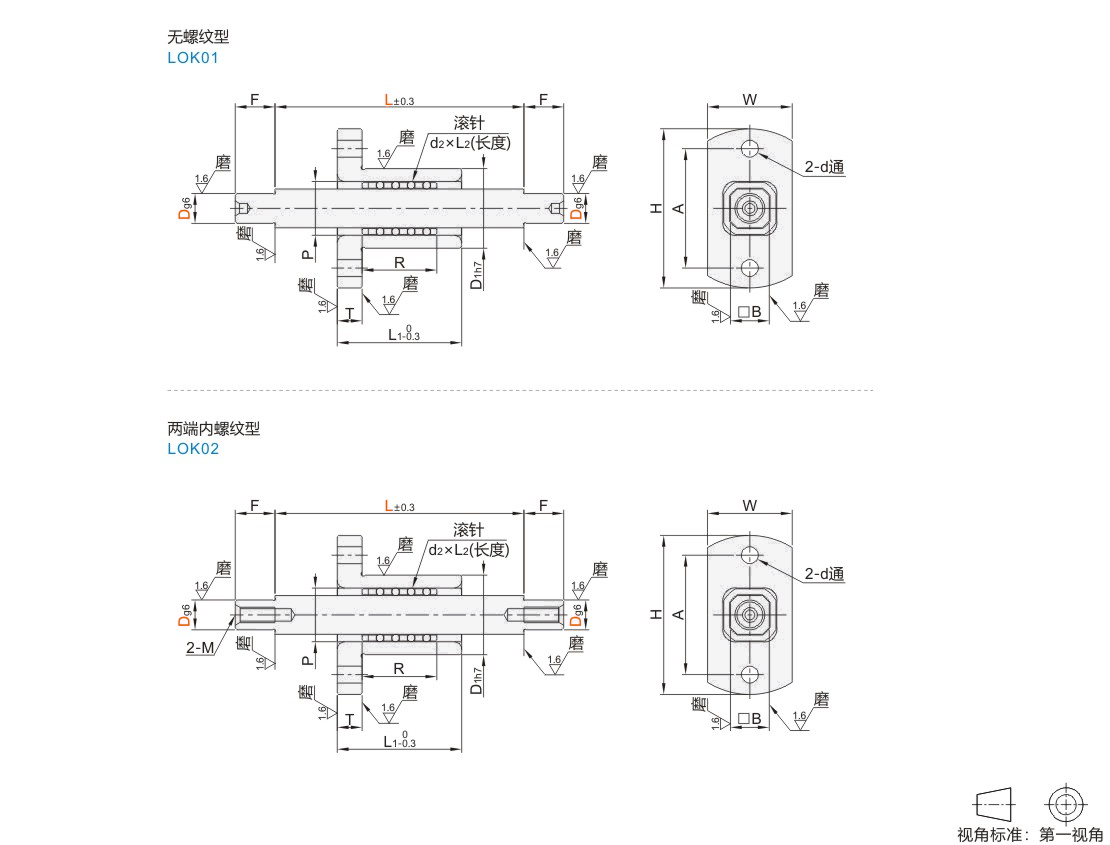

选型表

型号			L 最小单位10	有效行程 (往返)	导向轴			衬套								保持器
代码	Dg6		L 最小单位10	有效行程 (往返)	F	B	M	D1	L1	T	H	W	P	d	A	R	d2	L2 (长度)	滚针数量
无螺纹型 JT-IJOSD 两端内螺纹型 JT-IJOSU	6	-0.004 -0.012	50~70	20	8	7.8	M3深6	16	25	5	32	17	10.8	3.4	24	15	1.5	4.8	16
	10	-0.005 -0.014	60~80	30	8	11	M5深10	24	36	7	43	25	15	4.5	33	19	2	4.8	20
	12	-0.006 -0.017	90~120	40	10	14.6	M6深12	31	50		50	32	18.6	5.5	40	30		6.8	24
	16	-0.006 -0.017	100~130	50	10	18.9	M8深16	32	60		55	33	22.9	6.6	43	33		6.8	24
