还有0项未选择重置

选择代码

代码参数

固定方式

材质

硬度

表面处理

选型参数

D公差选择 *

传动配合部外径D(mm) *

传动配合部长度L(mm) *

5~220/0.1

E *

1~50/1

F *

0~110/1

图片仅供参考

铰链销两端内螺纹型止动螺丝固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

※ T公差是与无油衬套配合使用时的建议公差。

工艺孔加工条件：止动螺丝固定型：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

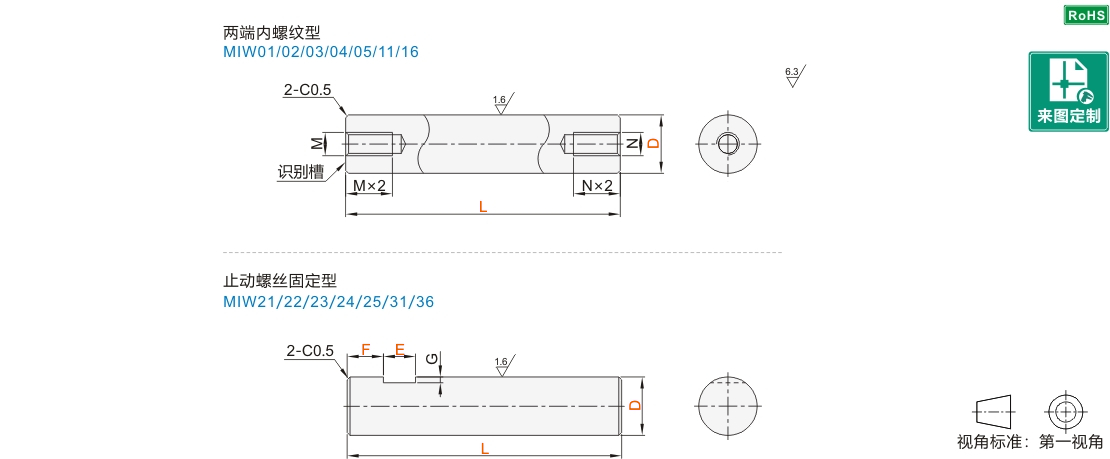

两端内螺纹型

型号			L 最小单位0.1	M	N
代码	公差	D	L 最小单位0.1	M	N
JT-GHUSD JT-GHUSU JT-GHUSQ JT-GHUSF JT-GHUSO JT-GHUDD JT-GHUDX	M(m6) P(p6) H(h7) F(f8) C(c9) T(衬套用)	6	20.0~110.0	M3	M3
		8	20.0~110.0	M5	M5
		10	25.0~110.0	M6	M6
		12	25.0~220.0	M6	M6
		13	35.0~220.0	M8	M8
		14
		15
		16	40.0~220.0	M10	M10
		17		M12	M12
		18
		20	50.0~220.0
		22		M16	M16
		25		M16	M16

止动螺丝固定型

型号			L 最小单位0.1	最小单位1		G
代码	公差	D	L 最小单位0.1	E	F	G
JT-GHUUD JT-GHUUU JT-GHUUQ JT-GHUUF JT-GHUUO JT-GHUQD JT-GHUQX	M(m6) P(p6) H(h7) F(f8) C(c9) T(衬套用)	3	5.0~32.0	1≤E≤50	0≤F≤L/2	0.5
		4	5.0~32.0
		5	10.0~65.0
		6	10.0~110.0			1
		8	10.0~110.0
		10	15.0~110.0
		12	15.0~220.0
		13	25.0~220.0
		14
		15
		16	30.0~220.0			2
		17
		18
		20
		22
		25

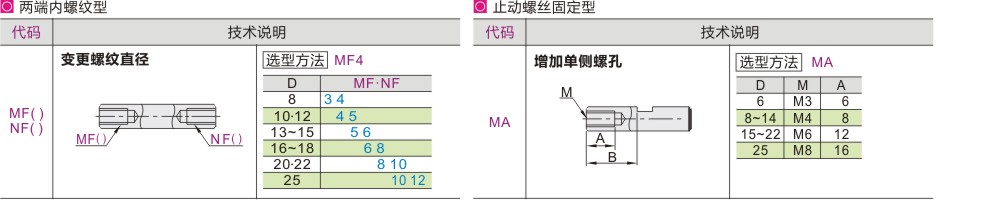

可选加工参数

暂未上传文档资料

铰链销 两端内螺纹型 止动螺丝固定
