选型参数

滑轨长度 *

35系列二节式滑轨

图片仅供参考

35系列二节式滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	宽度	材质	表面处理	类型
JT-HNMSD	35.3	SUS304	—	二节式 ● 3/4伸展

特点：
3/4伸展。
注意：
下表所示的承重为抽屉侧滑轨伸出时滑轨中部的静载荷。
按根销售。
推荐螺钉：标称尺寸4盘头自攻螺钉或M4盘头小螺钉。
承载与重量仅供参考。

选型参数

选型表

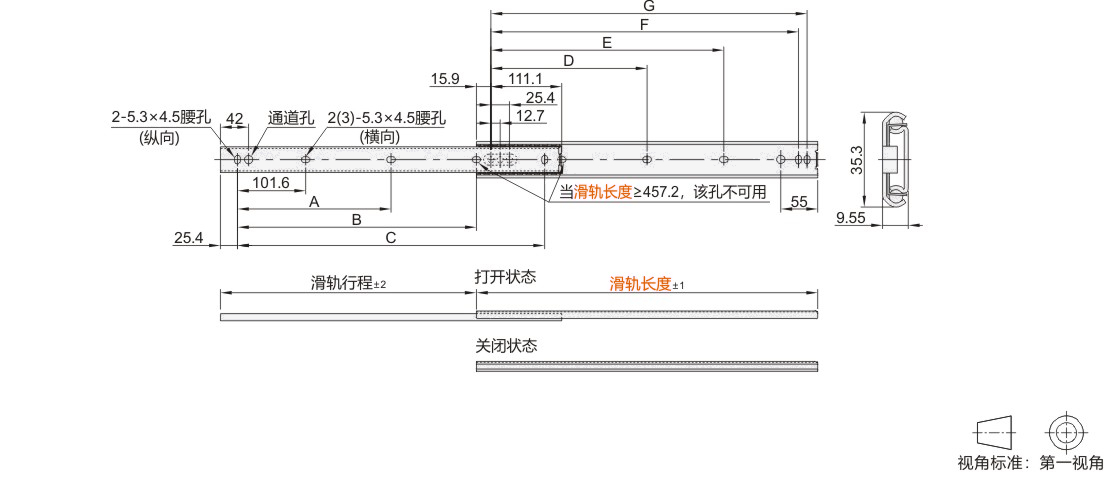

型号		滑轨行程	A	B	C	D	E	F	G	承重(1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	承重(1副)	参考重量 (kg/pcs)
JT-HNMSD	304.8	228.6	—	152.4	254	—	149.2	260.3	273	49kgf	0.31
	355.6	279.4		203.2	304.8		200	311.1	323.8	47kgf	0.36
	406.4	304.8		254	355.6		250.8	361.9	374.6	43kgf	0.41
	457.2	330.2	203.2	304.8	406.4	212.7	301.6	412.7	425.4	41kgf	0.46
	508	381	228.6	355.6	457.2	238.1	352.4	463.5	476.2	37kgf	0.51
	558.8	406.4	254	406.4	508	263.5	403.2	514.3	527	34kgf	0.56
	609.6	431.8	279.4	457.2	558.8	288.9	454	565.1	577.8	30kgf	0.61
	660.4	482.6	304.8	508	609.6	314.3	504.8	615.9	628.6	37kgf	0.66
	711.2	508	330.2	558.8	660.4	339.7	555.6	666.7	679.4	25kgf	0.71
