包胶滚轮直柱型带轴承配管型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 芯材	材质 / 衬层	材质 / 轴承	硬度	类型
JT-EBAUD	铝合金	聚氨酯 (自然色)	钢	邵氏A95	带轴承配管型 ● 直柱形
JT-EBAUU	铝合金	聚氨酯 (自然色)	钢	邵氏A90	带轴承配管型 ● 直柱形
JT-EBAUQ	铝合金	聚氨酯 (自然色)	钢	邵氏A70	带轴承配管型 ● 直柱形
JT-EBAUF	铝合金	聚氨酯 (自然色)	钢	邵氏A50	带轴承配管型 ● 直柱形
JT-EBAUO	SUS304	聚氨酯 (自然色)	钢	邵氏A90	带轴承配管型 ● 直柱形
JT-EBAUX	SUS304	聚氨酯 (自然色)	钢	邵氏A70	带轴承配管型 ● 直柱形
JT-EBAUL	SUS304	聚氨酯 (自然色)	钢	邵氏A50	带轴承配管型 ● 直柱形

该产品的外径为D+2T。轴承可拆卸，发货时使用胶带临时固定。
因时间的增长材质聚氨酯可能会产生变色，但其特性不影响使用。

选型参数

选型表

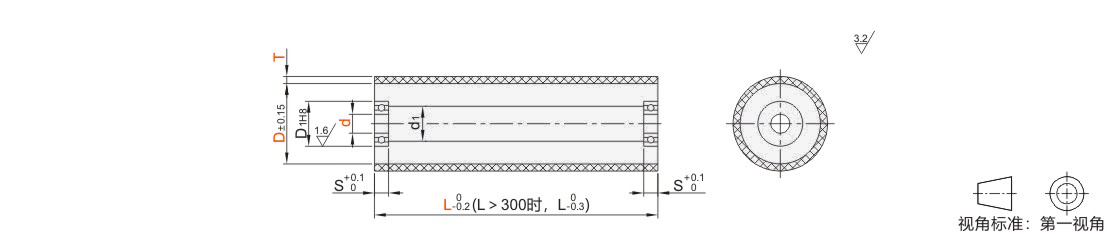

型号		T 聚氨酯厚度	d	L	D1	S	d1		使用轴承
代码	D	T 聚氨酯厚度	d	L	D1	S	JT-EBAUD/JT-EBAUU/JT-EBAUQ/JT-EBAUF	JT-EBAUO/JT-EBAUX/JT-EBAUL	使用轴承
JT-EBAUD JT-EBAUU JT-EBAUQ JT-EBAUF JT-EBAUO JT-EBAUX JT-EBAUL	20	3 5 10	6	100 150 200	15	5	11	13	696ZZ×2
	20		8	100 150 200	16	5	11	13	688ZZ×2
	30		8	100 150 200 250 300 350 400 450 500	19	6	15	—	698ZZ×2
			8A※		22	7		18	608ZZ×2
			10		22	6			6900ZZ×2
			12		24	6			6901ZZ×2
	35		10		22	6	17	18	6900ZZ×2
			12		24	6			6901ZZ×2
			15		28	7			6902ZZ×2
	40		8		24	8	17	20	628ZZ×2
			10		26	8	17		6000ZZ×2
			12		24	6	22		6901ZZ×2
			15		28	7	17		6902ZZ×2
			20		32	7	22	22	6804ZZ×2
	50		10		30	9	17	22	6200ZZ×2
			12		28	8	22		6001ZZ×2
			15		28	7	17		6902ZZ×2
			20		37	9	27	28	6904ZZ×2
			25		42	9	27	28	6905ZZ×2
	60		12		32	10	22	—	6201ZZ×2
			15		32	9			6002ZZ×2
			20		37				6904ZZ×2
			25		42		32		6905ZZ×2
			30		47		32		6906ZZ×2
	80		25		52	15	41		6205ZZ×2
			30		55	13			6006ZZ×2
			35		55	10			6907ZZ×2

带※的尺寸仅适用JT-EBAUO/JT-EBAUX/JT-EBAUL。

暂未上传文档资料

包胶滚轮 直柱型 带轴承配管型
