直线轴承样式

选型参数

内径d(mm) *

直柱型线性滚珠衬套单衬型/双衬型

图片仅供参考

直柱型线性滚珠衬套单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKOSD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	单衬型
JT-RSKODD	SUJ2	60~64HRC	无电解镀镍	SUJ2	铝合金	钢	-20～80°C	双衬型

产品可做直线旋转复合运动，但直线运动行程有限，详细数据见参数表中“最大行程”参数。

选型参数

选型表

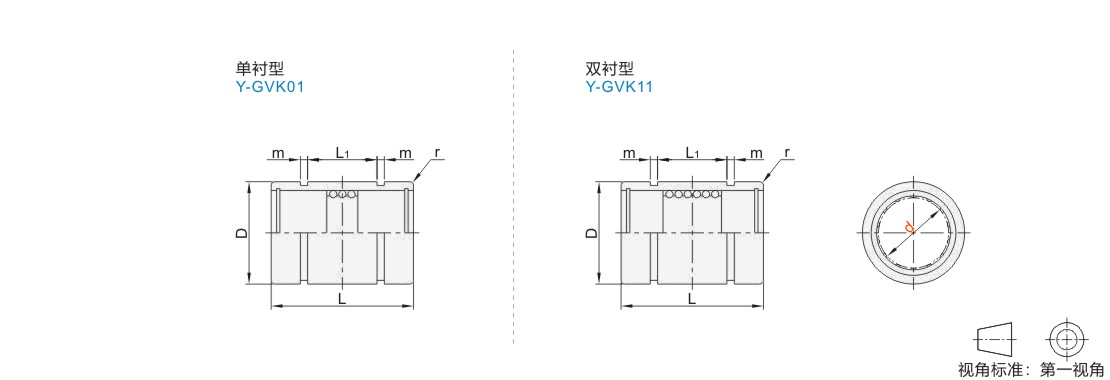

型号			D		L		L1	m	r	最大行程	滚珠列数	基本额定负载(N)		重量(g)
代码	d		D		L		L1	m	r	最大行程	滚珠列数	C(动)	Co(静)	重量(g)
单衬型 JT-RSKOSD	5	0 -0.008	10	0 -0.009	15	0 -0.12	8	1.1	0.4	13	3	130	105	4
	6	0 -0.009	12	0 -0.011	19	0 -0.2	11.3			15		210	160	8
	8		15	0 -0.011	24		15.3			24		320	275	15
	10		19	0 -0.013	29		19.4	1.3		30		495	405	30
	12		21		30		20.4	1.3	0.8	32		720	575	32
	16		28		37		23.3	1.6		40		1330	1025	72
	20	0 -0.010	32	0 -0.016	42		27.3	1.6		46		1605	1515	94
双衬型 JT-RSKODD	5	0 -0.008	10	0 -0.009	15	0 -0.12	8	1.1	0.4	6	6	205	210	5
	6	0 -0.009	12	0 -0.011	19	0 -0.2	11.3			7		330	325	8
	8		15	0 -0.011	24		15.3			8		510	555	17
	10		19	0 -0.013	29		19.4	1.3				790	815	33
	12		21		30		20.4	1.3	0.8			1145	1155	36
	16		28		37		23.3	1.6		16		2110	2055	79
	20	0 -0.010	32	0 -0.016	42		27.3	1.6		28		2550	3035	102

1Kgf=9.81 N
