带座轴承底部安装型高度可选

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXSDSD	钢	S45C	弹簧钢	发黑	高度h选择型
JT-VXSDSU	钢	S45C	不锈钢	喷细砂无电解镀镍	高度h选择型
JT-VXSDSQ	钢	A2017	不锈钢	喷细砂本色阳极氧化	高度h选择型
JT-VXSDSF	不锈钢	A2017	不锈钢	喷细砂本色阳极氧化	高度h选择型
JT-VXSDSX	不锈钢	SUS304	不锈钢	—	高度h选择型
JT-VXSDDD	钢	S45C	弹簧钢	发黑	高度h指定型
JT-VXSDDU	钢	S45C	不锈钢	喷细砂无电解镀镍	高度h指定型
JT-VXSDDQ	钢	A2017	不锈钢	喷细砂本色阳极氧化	高度h指定型
JT-VXSDDF	不锈钢	A2017	不锈钢	喷细砂本色阳极氧化	高度h指定型
JT-VXSDDX	不锈钢	SUS304	不锈钢	—	高度h指定型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

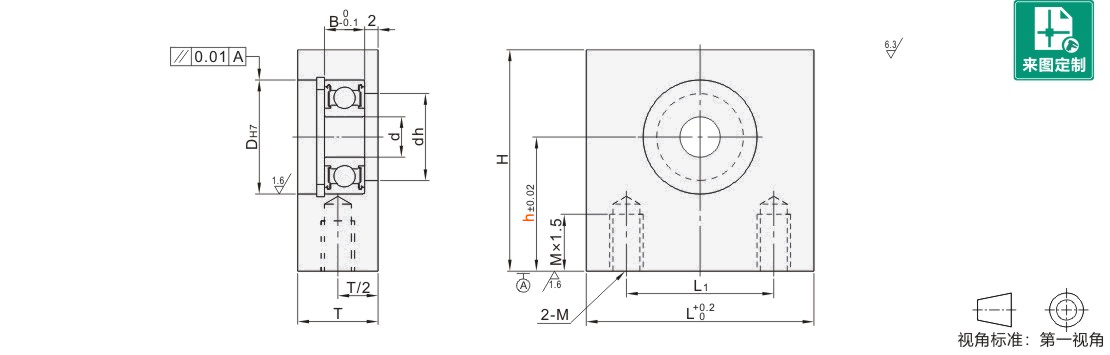

选型表

型号			h		d	DH7		dh	B	H	L	L1	T	M
代码	轴承型号	密封圈	高度选择型	高度指定型(最小1)	d	DH7		dh	B	H	L	L1	T	M
高度h 选择型 JT-VXSDSD JT-VXSDSU JT-VXSDSQ JT-VXSDSF JT-VXSDSX 高度h 指定型 JT-VXSDDD JT-VXSDDU JT-VXSDDQ JT-VXSDDF JT-VXSDDX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	10~30	3	10	+0.015 0	7	4	h+8.8	20	10	10	M4
	624				4	13	+0.018 0	9	5	h+10.8	22	12
	605				5	14		10		h+10.8	24	14
	625		15 20 25 30	15~30	5	16		12		h+11 .8	28	16
	606				6	17		13	6	h+12 .8	34	22	12	M5
	626				6	19	+0.021 0	15	6	h+13.8	36	24
	608				8	22		18	7	h+14 .8	38	26
	628		20 25 30	20~30	8	24		20	8	h+15 .8	34	22	15
	6900		25 30 40	25~40	10	22		19	6	h+14 .8	32	20	12
	6000					26		22	8	h+16.8	38	26	15
	6200					30		24	9	h+18.8	40	28	15
	6901				12	24		21	6	h+15 .8	36	24	12
	6001					28		24	8	h+17 .8	40	28	15
	6201					32	+0.025 0	26	10	h+19.8	42	30	16
	6902		25 30 40 50	25~50	15	28	+0.021 0	25	7	h+17 .8	42	30	12
	6002					32	+0.025 0	28	9	h+19.8	50	36	15	M6
	6202					35	+0.025 0	29	11	h+21 .8	44	30	17
	6903				17	30	+0.021 0	27	7	h+18.8	42	30	13
	6003					35	+0.025 0	31	10	h+21 .8	50	36	16
	6203					40		34	12	h+23.8	48	36	20
	6904		30 35 40 50 60	30~60	20	37		34	9	h+22 .8	45	31	15
	6004					42		36	12	h+24 .8	54	38	19	M8
	6204					47		40	14	h+27 .8	60	44	20
	6005				25	47		41	12	h+27 .8	62	46	19
	6205		40 50 60 80	40~80	25	52	+0.030 0	45	15	h+30.8	70	50	22	M10
	6006				30	55		48	13	h+31 .8	74	54	20
	6206				30	62		55	16	h+35 .8	82	62	23

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

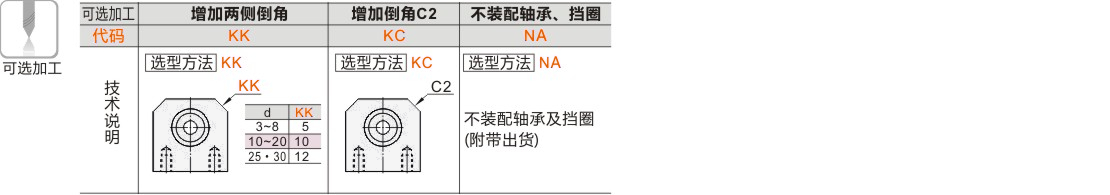

可选加工参数

暂未上传文档资料

带座轴承 底部安装型 高度可选
