暗式嵌入折叠拉手

图片仅供参考

暗式嵌入折叠拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理/颜色	类型
JT-TBNOO	ZDC	镀粉雾铬	可折叠型
JT-TBNOX	PA6	黑色	可折叠型
JT-TBNOL	ABS+PC	晒纹（黑色）	可折叠型
JT-TBNOM	SUS304	拉丝	可折叠型

JT-TBNOM 特点：

● 控制设备、测量设备、集装箱的搬运移动。

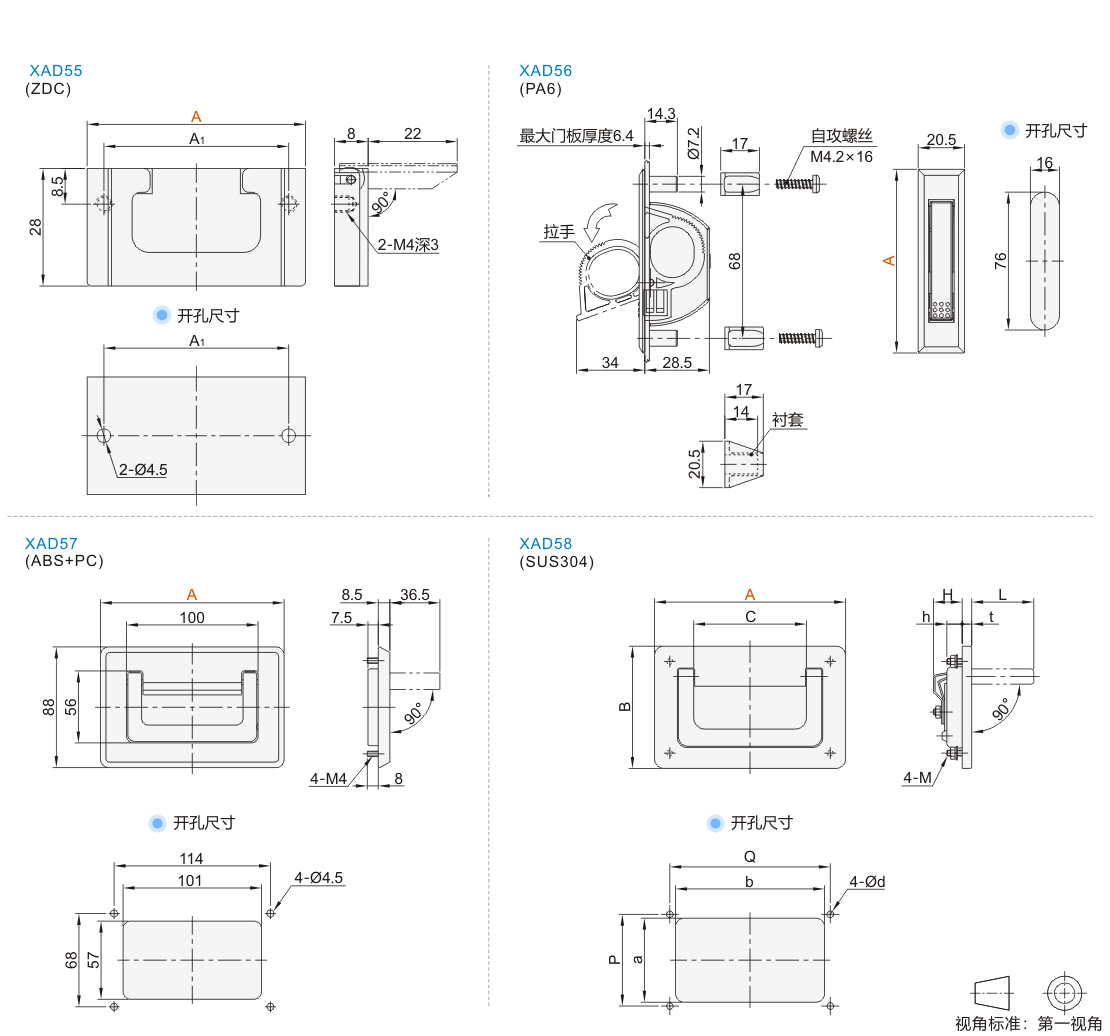

选型参数

型号		A1	负载(Kg)	参考重量 (kg/pcs)
代码	A	A1	负载(Kg)	参考重量 (kg/pcs)
JT-TBNOO (ZDC)	52	44	10	0.04
	72	64		0.05
	96	88		0.06

型号		参考重量 (kg/pcs)
代码	A	参考重量 (kg/pcs)
JT-TBNOX(PA6)	81	0.05

型号		参考重量 (kg/pcs)
代码	A	参考重量 (kg/pcs)
JT-TBNOL(ABS+PC)	134	0.10

JT-TBNOM

型号		B	C	H	L	h	t	M	d	开孔尺寸				负载 (Kg)	参考重量 (kg/pcs)
代码	A	B	C	H	L	h	t	M	d	P	Q	a	b	负载 (Kg)	参考重量 (kg/pcs)
JT-TBNOM (SUS304)	90	58	52	15	28.5	8	4	M3	3.5	44	76	41	70	10	0.10
	100	64	59	15	32.5		5	M3	3.5	48	84	44	78	15	0.14
	118	76	68	17	36		6	M4	4.5	58	100	52	90	20	0.23
	132	86	80	19	41		6	M4	4.5	68	114	60	104	40	0.29
