图片仅供参考

同步带输送机头部驱动双槽型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 型材	材质 / 轴承座	材质 / 护罩	表面处理 / 型材	表面处理 / 轴承座	表面处理 / 护罩	类型
JT-OESSU	铝材	铝材	铝材	阳极氧化处理	阳极氧化处理	喷涂	双列型

特长：可快速更换同步带，维护便捷。

齿轮头减速比（调速马达）

可能会因负载状态而减小。
速度表参照中国大陆马达(1250转/min)。
长时间使用调节刻度不可低于60，调节刻度过低，马达扭矩减小，马达容易过载，同时调低马达速度，
马达的动能会转化为热能，会导致马达过热。(输送能力对照表是指刻度在100的输送能力)。

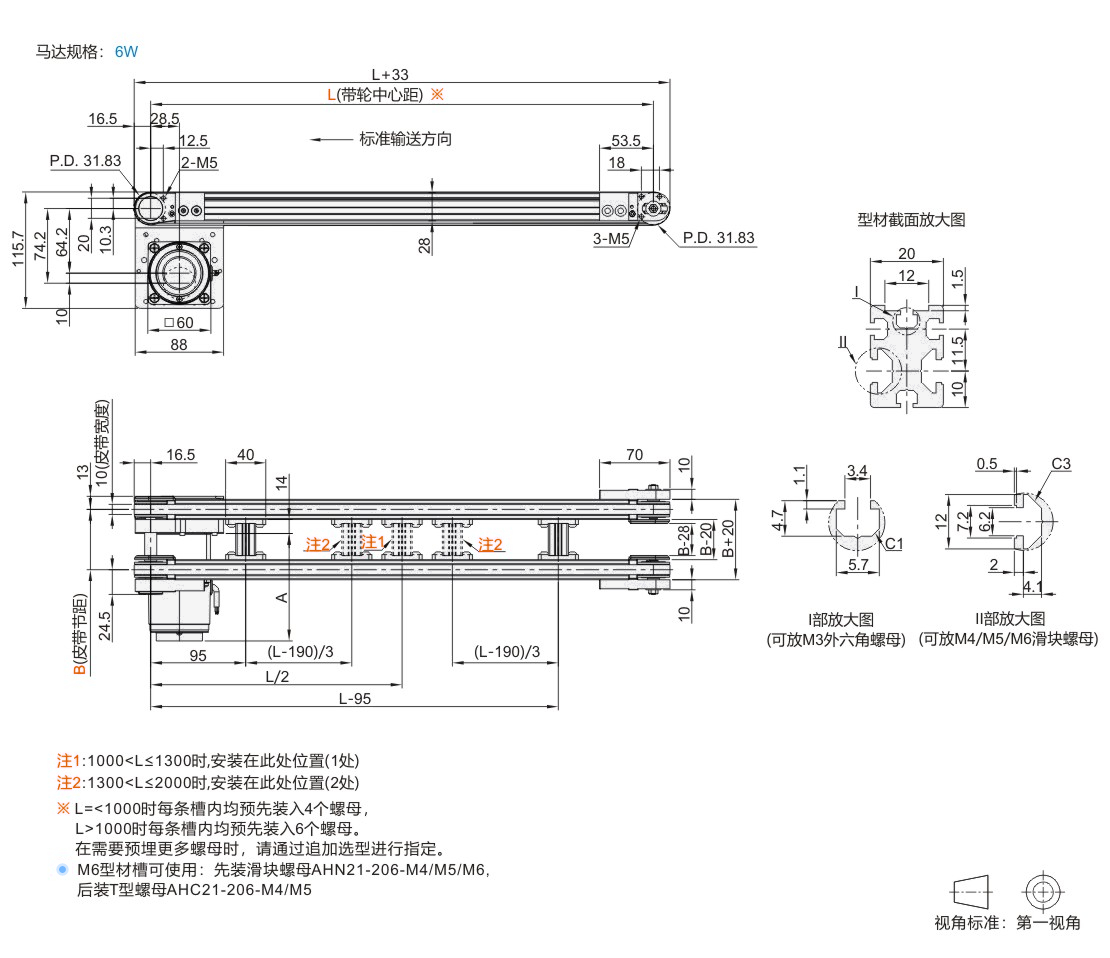

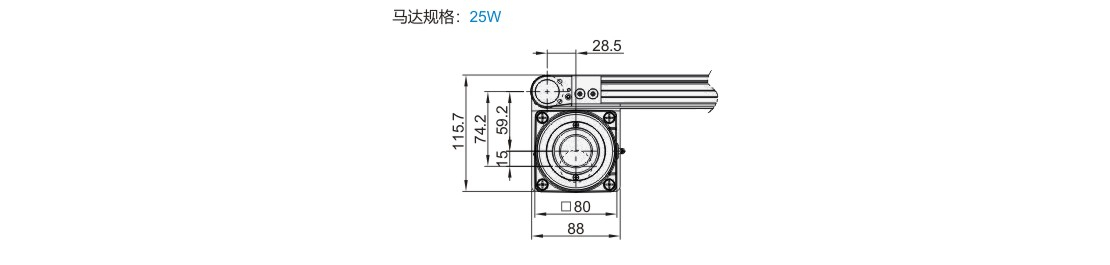

A尺寸表

输出功率 (W)	马达		减速比	A
输出功率 (W)	规格	制造商	减速比	A
6	速度控制马达	中国大陆	7.5~18	119
		中国大陆	25~180	128.5
		精研	7.5~18	118
		精研	25~180	130
25	速度控制马达	中国大陆	7.5~18	129.5
		中国大陆	25~180	141
		精研	7.5~18	129
		精研	25~180	140
	三相马达	中国大陆	7.5~18	117.5
		中国大陆	25~180	129
		精研	7.5~18	119
		精研	25~180	130

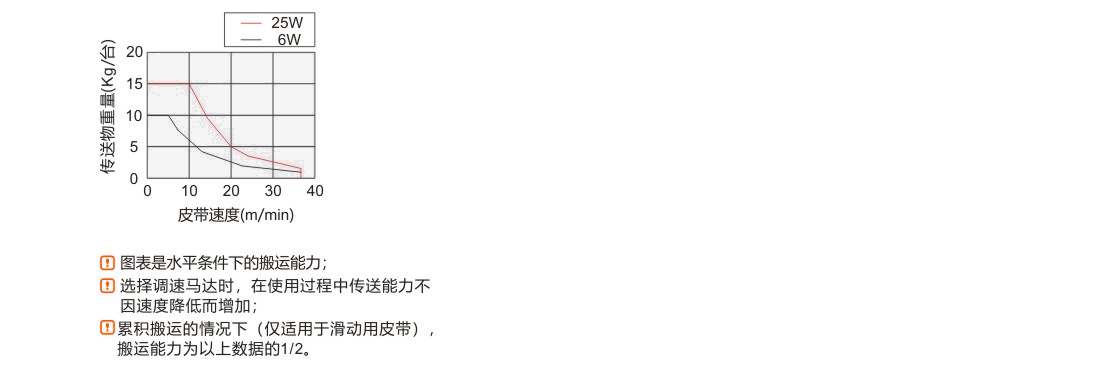

传送能力（参考值）

选型参数

选型表

型号		L 最小单位5	马达选择					马达品牌选择
代码	B(最小单位10)	L 最小单位5	输出功率W	电压(V)	规格	齿轮头减速比	皮带规格	马达品牌选择
JT-OESSU	50~300	250~2000	6	TA220(单相)	SCM 速度控制马达	25 30 36 50 60 75 90 100 120 150 180	K(经济型普通用：白色) L(经济型滑动用：绿色) A(一般用：白色) B(滑动用：绿色) F(防静电：黑色) J(无皮带)	T（中国大陆品牌） JS(精研马达）
			25	TA220(单相) SA200(三相)	SCM 速度控制马达INV 变频器	7.5 10 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180		T（中国大陆品牌） JS(精研马达）
			6 25	NV (无马达)	NM (无马达)	NH (无齿轮头）		W (无马达、齿轮头)

选择了无马达、齿轮头时，马达安装孔间距将因马达输出功率而异。
选择了无马达、齿轮头时，主机将以部件状态交货。
选同步齿形带采用两面贴布T5型(绿色：滑动用、黑色：防静电)。

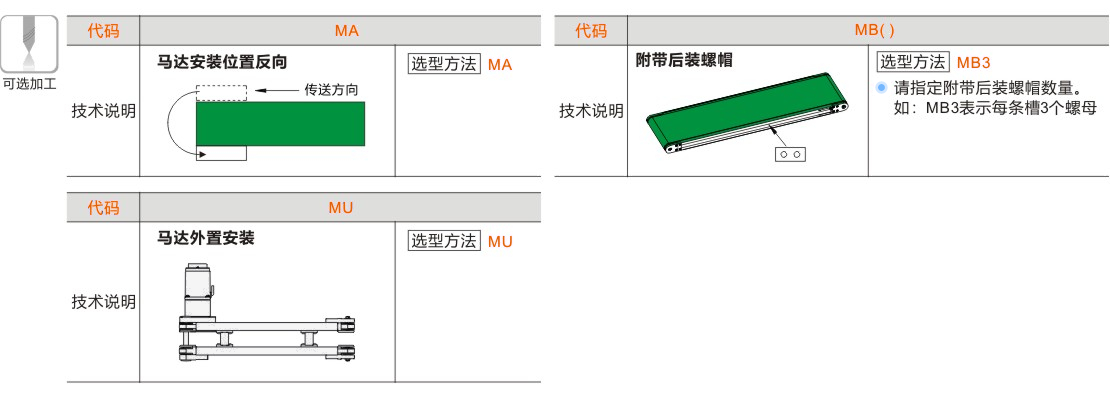

可选加工参数

暂未上传文档资料
