拖链用斜角型梳状板拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXASD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链
JT-KXASU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链
JT-KXASQ	内径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	25系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		梳状板	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KVASU	25系列拖链用	U型斜角型	无	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXASD JT-KXASU
JT-KVASX		方型	无					JT-KXASD JT-KXASU
JT-KVASQ		U型斜角型	有					JT-KXASQ
JT-KVASF		U型斜角型	无					JT-KXASQ

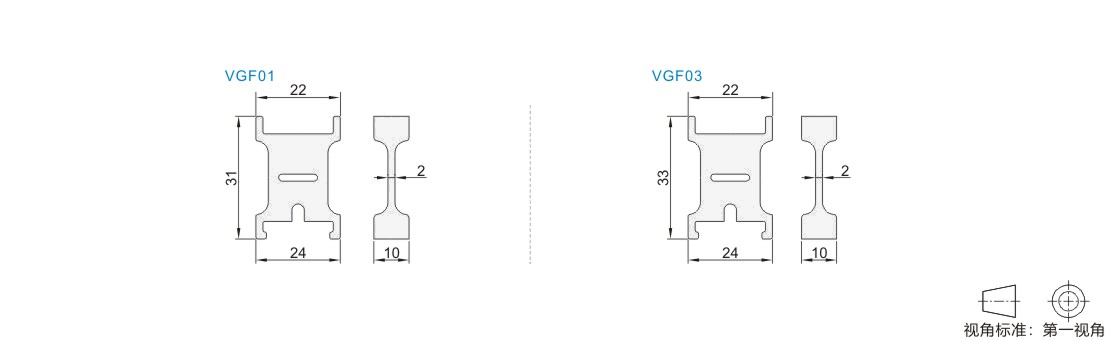

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGF01	25系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXASD
VGF03	25系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXASQ

选型参数

拖链

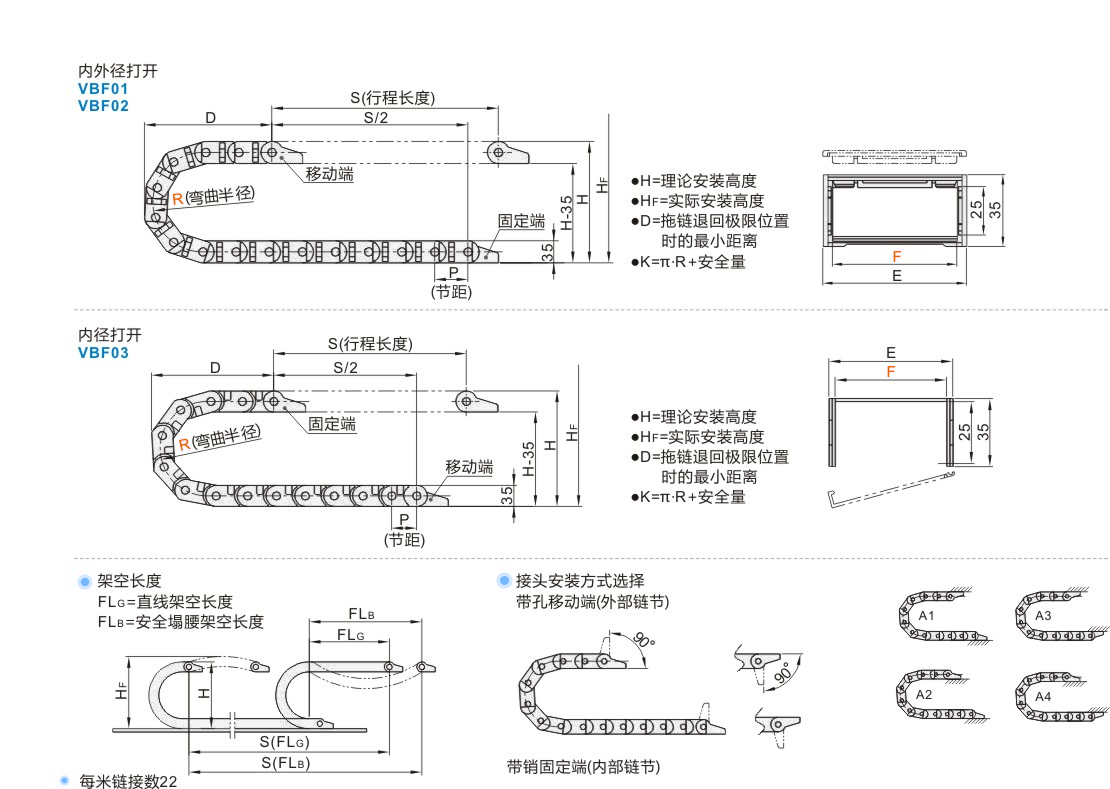

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	重量(kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	最大允许行程(m)	最大允许垂直悬挂(m)	JT-KXASD	JT-KXASU	JT-KXASQ
JT-KXASD JT-KXASU	25	55	1~	JT-KVASU -F25 JT-KVASX-F25	145	125	276	175	38	46	22	1.0	1.3	70	30	≈0.67	≈0.69	—
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	38	55		JT-KVASU-F38 JT-KVASX-F38	145	125	276	175	51							≈0.78	≈0.8
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	57	55		JT-KVASU-F57 JT-KVASX-F57	145	125	276	175	71							≈0.86	≈0.88
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
	77	55		JT-KVASU-F77 JT-KVASX-F77	145	125	276	175	91							≈0.96	≈1.0
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		190			435	270	742	465
JT-KXASQ	38	55	1~	JT-KVASQ-F38 JT-KVASF-F38	146	125	276	176	53.5	46	22	1.0	1.3	30	15	—	—	≈0.78
		75			186	150	346	216
		100			236	170	414	266
	57	55		JT-KVASQ-F57 JT-KVASF-F57	146	125	276	176	72.5									≈0.86
		75			186	150	346	216
		100			236	170	414	266
	77	55		JT-KVASQ-F77 JT-KVASF-F77	146	125	276	176	92 .5									≈0.98
	77	100		JT-KVASQ-F77 JT-KVASF-F77	236	170	414	266	92 .5									≈0.98

JT-KXASD-F25规格无适配分隔片。

接头

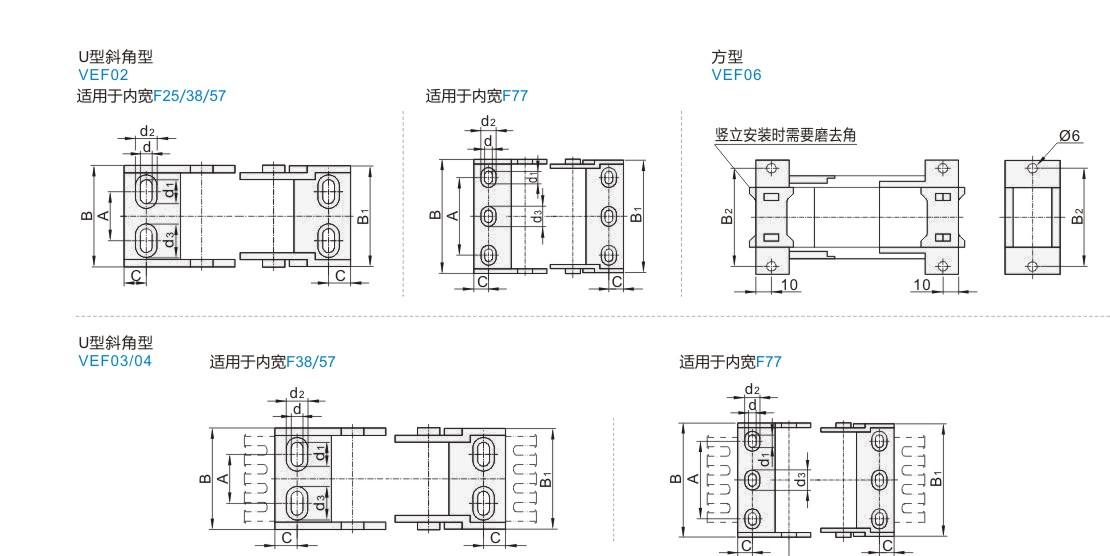

型号		A	B	B1	B2	C	d	d1	d2	d3
代码	内宽F	A	B	B1	B2	C	d	d1	d2	d3
JT-KVASU JT-KVASX	25	15	39.6	40	49.8	11.5	6.2	8.2	12.5	14.5
	38	25	53.2	53.4	62.8			10.2		16.5
	57	45	72.3	73	81.8			10.2		16.5
	77	57	92.3	92.4	101.8	12		12.2		18.5
JT-KVASQ JT-KVASF	38	25	53.7	53.2	—	11.7	6.2	10.3	11.2	15.2
	57	45	72.7	71.5		11.5		10.3
	77	57	92.5	92.5		11.8		12.0
