检查夹具用衬套
图片仅供参考
收藏 分享

检查夹具用衬套

产品属性： 类型 压入型 公差等级 PF7 尺寸选择 P指定、L选择型 导入表面形状 圆形 种类筛选 检查夹具用衬套
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理类型
JT-RIGXD无肩型SKS3淬火硬度58~61 HRC—压入型 ● 单侧圆角型
JT-RIGMD带肩型SKS3淬火硬度58~61 HRC—压入型 ● 单侧圆角型
JT-RIGXL无肩型SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm压入型 ● 单侧圆角型
JT-RIGML带肩型SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm压入型 ● 单侧圆角型
JT-RIGXU无肩型SCM420渗碳淬火，硬度58~62HRC—压入型 ● 单侧圆角型
JT-RIGMU带肩型SCM420渗碳淬火，硬度58~62HRC—压入型 ● 单侧圆角型
JT-RIGLD无肩型SKS3淬火硬度58~61 HRC—压入型 ● 两侧圆角型
JT-RIGGD带肩型SKS3淬火硬度58~61 HRC—压入型 ● 两侧圆角型
JT-RIGLL无肩型SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm压入型 ● 两侧圆角型
JT-RIGGL带肩型SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm压入型 ● 两侧圆角型
JT-RIGLU无肩型SCM420渗碳淬火，硬度58~62HRC—压入型 ● 两侧圆角型
JT-RIGGU带肩型SCM420渗碳淬火，硬度58~62HRC—压入型 ● 两侧圆角型


镀硬铬表面处理内径和内孔无法镀上镀层。


P公差

PP公差
2.0~3.0+0.016
+0.006
3.1~6.0+0.022
+0.010
6.1~10.0+0.028
+0.013
10.1~18.0+0.034
+0.016
18.1~30.0+0.041
+0.020
30.1~48.0+0.050
+0.025

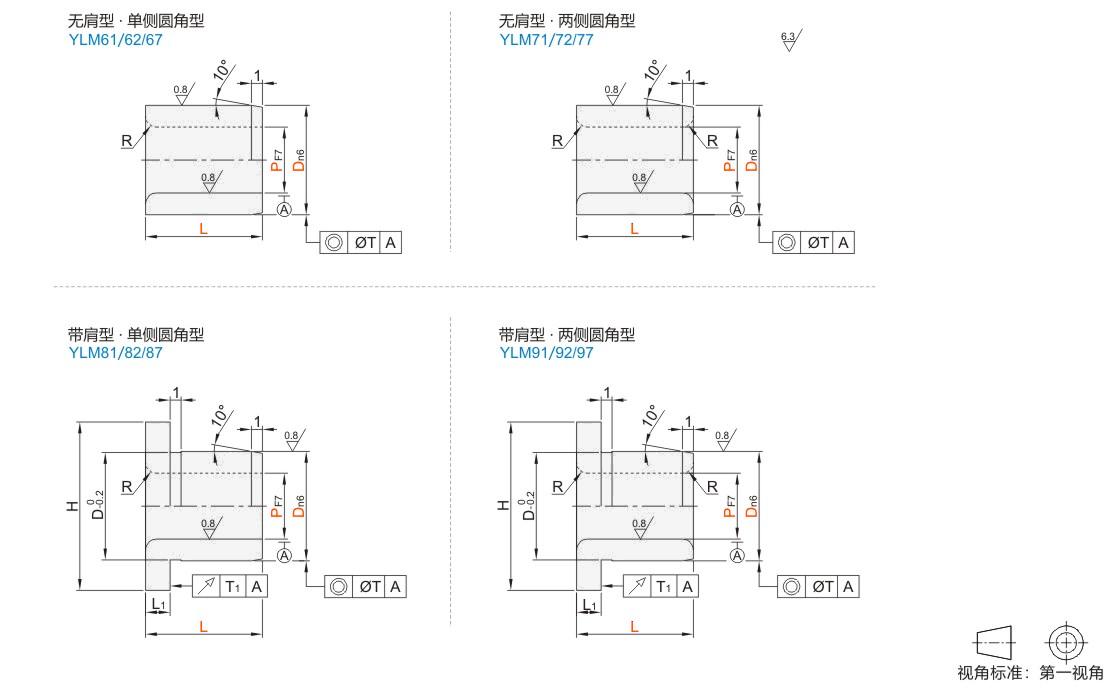

选型参数


选型表

型号D公差P
P≤15，最小单位0.1
P>15，最小单位0.5		LL1HRTT1
代码Dn6
无肩型
JT-RIGXD
JT-RIGXU
JT-RIGXL
JT-RIGLD
JT-RIGLU
JT-RIGLL

带肩型
JT-RIGMD
JT-RIGMU
JT-RIGML
JT-RIGGD
JT-RIGGU
JT-RIGGL		5+0.016
+0.008		2.0~2.66 92810.010.03
62.7~3.38 12 162.59
7+0.019
+0.010		3.4~4.010
84.1~5.011
105.1~6.010 16 203131.50.02
12+0.023
+0.012		6.1~8.015
158.1~10.012 20 25182
1810.1~12.0422
22+0.028
+0.015		12.1~15.016 28 3626
2615.5~18.030
3018.5~22.020 36 455343
35+0.033
+0.017		22.5~26.0390.05
4226.5~30.025 45 5646
4830.5~35.0520.04
