规格 *

蝶形铰链带助力轴承锥孔型

图片仅供参考

蝶形铰链带助力轴承锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAMFG	精密型	A6063-T5	本色阳极氧化	带助力轴承型 ● 锥孔型

特点：轴部使用推力轴承，能抑制因磨损产生的金属粉尘。铝合金制，重量轻，耐腐蚀。
用途：无尘室的控制盘、医疗设备、测量设备。

选型参数

选型表

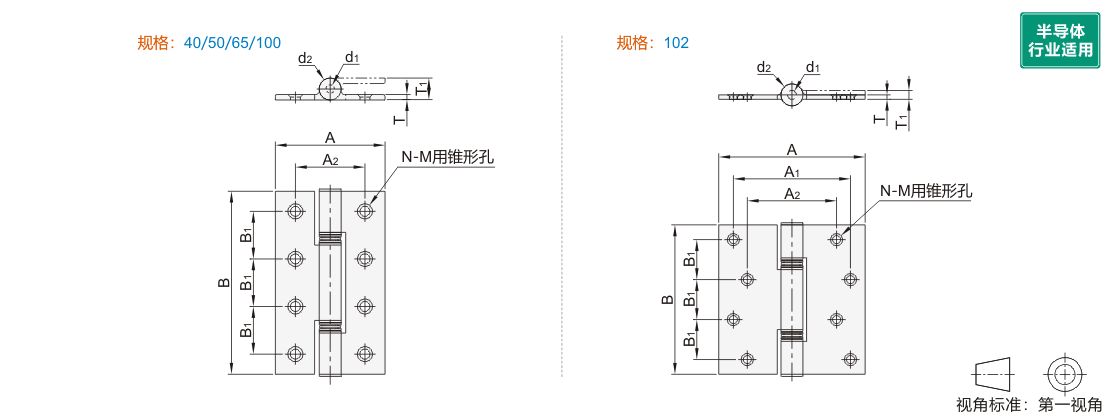

型号		A	B	A1	A2	B1	d2	d1	T	T1	N	M	旋转角度	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	A2	B1	d2	d1	T	T1	N	M	旋转角度	负载 (kg)	参考重量 (kg/pcs)
JT-QAMFG	40	32	40	—	22	24	9	3	2.5	9	4	3	280°	10	0.01
	50	50	50		30	30					4	4	280°		0.02
	65	50	65		30	23					6	4	290°		0.03
	100	60	100		38	26	12	4.5	3	12	8	5	290°	15	0.JT-VMPSLCSFZMPNZFZ
	102	100	102	80	61	27.3	15	6	3	6	8	5	320°	20	0.12

容许负载为使用2个时的数值。
