手轮外径D(mm) *

实心手轮无孔型

图片仅供参考

实心手轮无孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	手轮主体 / 表面处理	握柄安装部 / 材质	握柄 / 材质	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QXMOD	无孔型	HT200	发黑	PF	—	黄铜	PF	S35C	镀锌	转动手柄型
JT-QXMOU	无孔型	A5056	抛光	A5056	抛光	A5056	PF	S35C	镀锌	转动手柄型
JT-QXMOX	螺钉锁紧型	HT200	发黑	PF	—	黄铜	PF	S35C	镀锌	转动手柄型
JT-QXMOL	螺钉锁紧型	A5056	抛光	A5056	抛光	A5056	PF	S35C	镀锌	转动手柄型
JT-QXMXD	键槽孔型	HT200	发黑	PF	—	黄铜	PF	S35C	镀锌	转动手柄型
JT-QXMXU	键槽孔型	A5056	抛光	A5056	抛光	A5056	PF	S35C	镀锌	转动手柄型

选型参数

选型表

无孔型

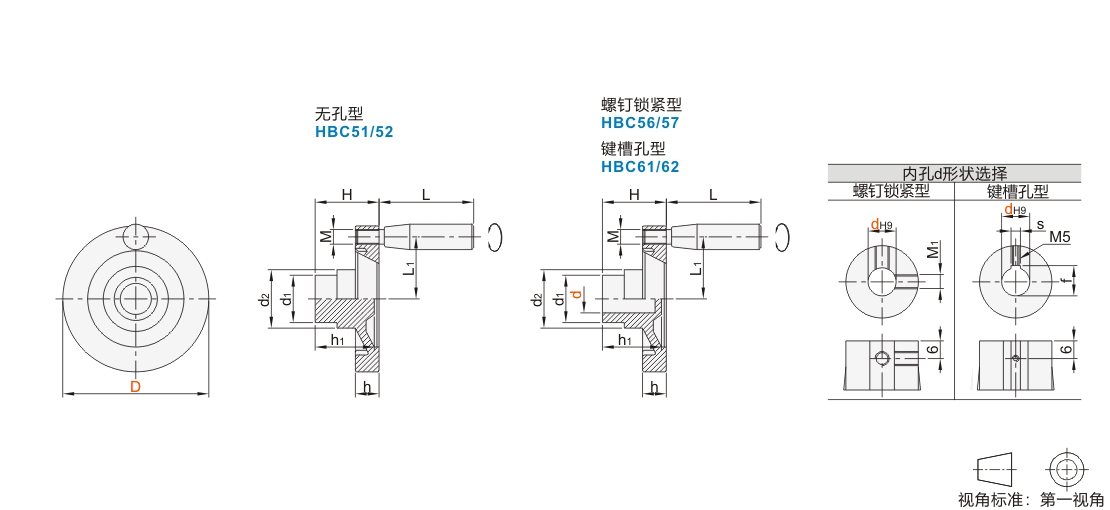

型号		L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
代码	D	L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
JT-QXMOD JT-QXMOU	80	40	34	35	13	30	28	36	8	0.18
	100	40	41	40	15	36	32	39		0.28
	125	55	52	44	15	38	39	46		0.41
	150	67	64	48	18	38	39	48	10	0.57
	200	75	86	57	21	43	48	61	10	1.02

JT-QXMOU铝合金手轮，无D200的规格。

螺钉锁紧型/键槽孔型

型号		d	M1	L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
代码	D	d	M1	L	L1	H	h	h1	d1	d2	M	参考重量 (kg/pcs)
JT-QXMOX JT-QXMOL JT-QXMXD JT-QXMXU	80	10	5	40	34	35	13	30	28	36	8	0.18
	100	12		40	41	40	15	36	32	39		0.28
	125	12 16		55	52	44	15	38	39	46		0.41
	150	15 20	6	67	64	48	18	38	39	48	10	0.57
	175	16 20		67	74	53	19	43	48	56		0.86
	200	16 20		75	86	57	21	43	48	61		1.02

JT-QXMOL/JT-QXMXU铝合金手轮，无D175、D200的规格。

键槽尺寸表

d	d公差	f	s
10	+0.036 0	11.4	3
12	+0.043 0	13.8	4
15		17.3	5
16		18.3	5
