X轴压紧丝杠调整组件

图片仅供参考

X轴压紧丝杠调整组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	导向轴 / 材质	导向轴 / 硬度	弹簧 / 材质	压紧丝杠 / 材质	压紧丝杠 / 表面处理	附件	类型
JT-QQLSD	A6063	黑色阳极氧化	SUS304	56HRC~	SUS631	S45C	无电解镀镍	内六角圆柱头螺钉	标准型 ● 普通旋钮型

特点：价格较为实惠，适用于调整精度要求不太高的场合。使用了弹簧，可抑制背隙的产生。

附件

规格					附件螺钉			数量	材质
20					内六角圆柱头螺钉		TAC21-M4-L12	2个	SUS304
25					内六角圆柱头螺钉		TAC21-M4-L12	2个	SUS304
40					短头内六角圆柱头螺钉		TAF01-M5-L16	4个	ML40Cr
60					短头内六角圆柱头螺钉		TAF01-M5-L16	4个	ML40Cr

选型参数

选型表

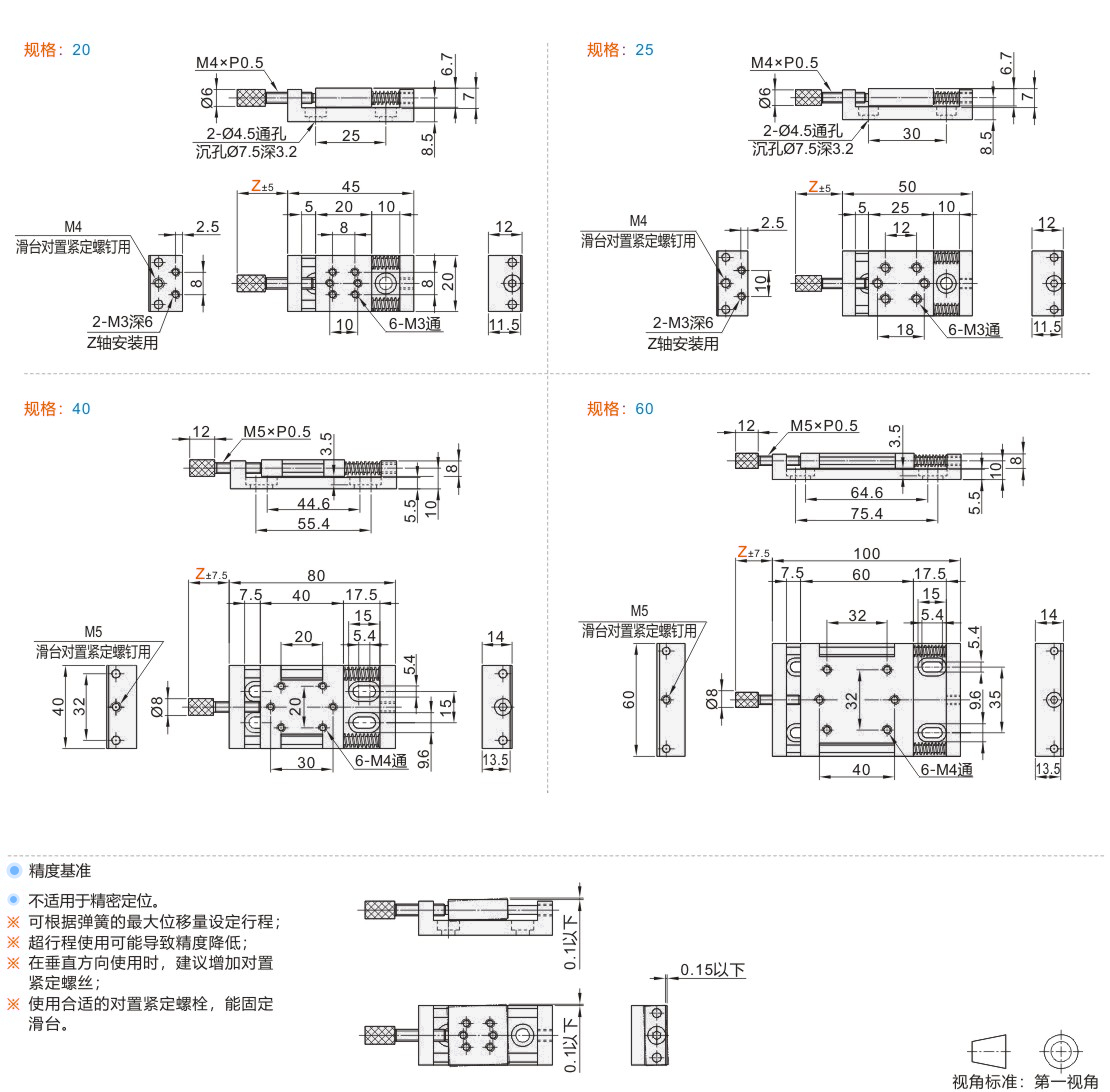

型号						Z	滑台面							移动量					耐负载(N)						旋钮旋转1圈移动量(mm)					重量 (g)
代码					规格	Z	滑台面							移动量					水平					垂直	旋钮旋转1圈移动量(mm)					重量 (g)
JT-QQLSD					20	18 28 38	20 ×20							±5					9.8					2	0.5					38
					25	18 28 38	25 ×25							±5					9.8					2						55
					40	19.5 30 40	40 ×40							±7.5					14.7					8						104
					60	19.5 40 60	60 ×60							±7.5					14.7					8						193

旋钮旋转1圈的移动量为0.5mm。
