选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

5~240/0.1

外螺纹长度A(mm) *

3~90/1

台阶直径P(mm) *

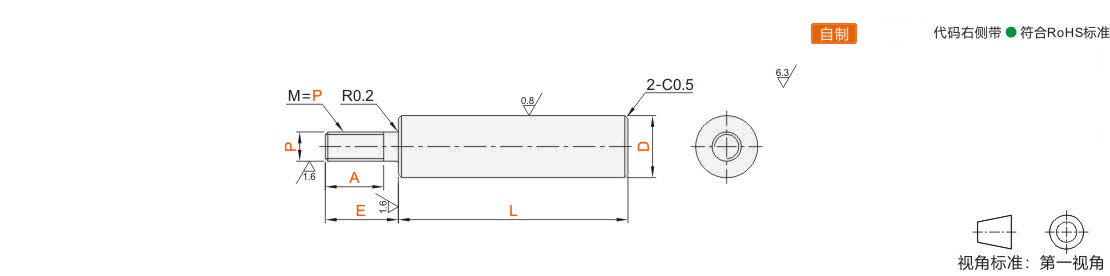

台阶-外螺纹转轴

图片仅供参考

台阶-外螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GXGSD●	g6	g6	S45C	发黑	一端外螺纹型 ● 标准型
JT-GXGSU●	g6	g6	S45C	无电解镀镍	一端外螺纹型 ● 标准型
JT-GXGDX●	g6	g6	SUS304	—	一端外螺纹型 ● 标准型
JT-GXGUD	g6	g6	SCM435 硬度28~33HRC	发黑	一端外螺纹型 ● 标准型
JT-GXGUU	g6	g6	SCM435 硬度28~33HRC	无电解镀镍	一端外螺纹型 ● 标准型
JT-GXGFD●	h7	h7	S45C	发黑	一端外螺纹型 ● 标准型
JT-GXGFU	h7	h7	S45C	无电解镀镍	一端外螺纹型 ● 标准型
JT-GXGFX●	h7	h7	SUS304	—	一端外螺纹型 ● 标准型
JT-GXGXD●	h9	g6	S45C	发黑	一端外螺纹型 ● 标准型
JT-GXGXU●	h9	g6	S45C	无电解镀镍	一端外螺纹型 ● 标准型
JT-GXGMD●	h9	h7	S45C	发黑	一端外螺纹型 ● 标准型
JT-GXGMU●	h9	h7	S45C	无电解镀镍	一端外螺纹型 ● 标准型
JT-GXGMX●	h9	h7	SUS304	—	一端外螺纹型 ● 标准型

D·P	g6	h7	h9
3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1		最小单位1	P
代码	Dg6	L	E	A	P
JT-GXGSD JT-GXGSU JT-GXGDX JT-GXGUD JT-GXGUU	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6 8
	12	20.0~600.0			5 6 8 10
	13	20.0~600.0			5 6 8 10
	15	20.0~700.0			5 6 8 10 12
	16	20.0~800.0			5 6 8 10 12
	17	25.0~800.0			5 6 8 10 12
	18				5 6 8 10 12
	20				6 8 10 12 16
	22				6 8 10 12 16
	25				8 10 12 16 20
	30				8 10 12 16 20 24
	35	35.0~800.0			10 12 16 20 24 30
	40				12 16 20 24 30
	50				16 20 24 30

h7

型号		最小单位0.1		最小单位1	P
代码	Dh7	L	E	A	P
JT-GXGFD JT-GXGFU JT-GXGFX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6 8
	12	20.0~600.0			5 6 8 10
	15	20.0~700.0			5 6 8 10 12
	20	25.0~800.0			6 8 10 12 16
	25				8 10 12 16 20
	30				8 10 12 16 20 24
	35	35.0~800.0			10 12 16 20 24 30
	40				12 16 20 24 30
	50				16 20 24 30

h9

型号		最小单位0.1		最小单位1	P
代码	Dh9	L	E	A	P
JT-GXGXD JT-GXGXU JT-GXGMD JT-GXGMU JT-GXGMX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6 8
	12	20.0~600.0			5 6 8 10
	15	20.0~700.0			5 6 8 10 12
	20	25.0~800.0			6 8 10 12 16
	25				8 12 16 20
	30				8 10 12 16 20 24
	35	35.0~800.0			10 12 16 20 24 30

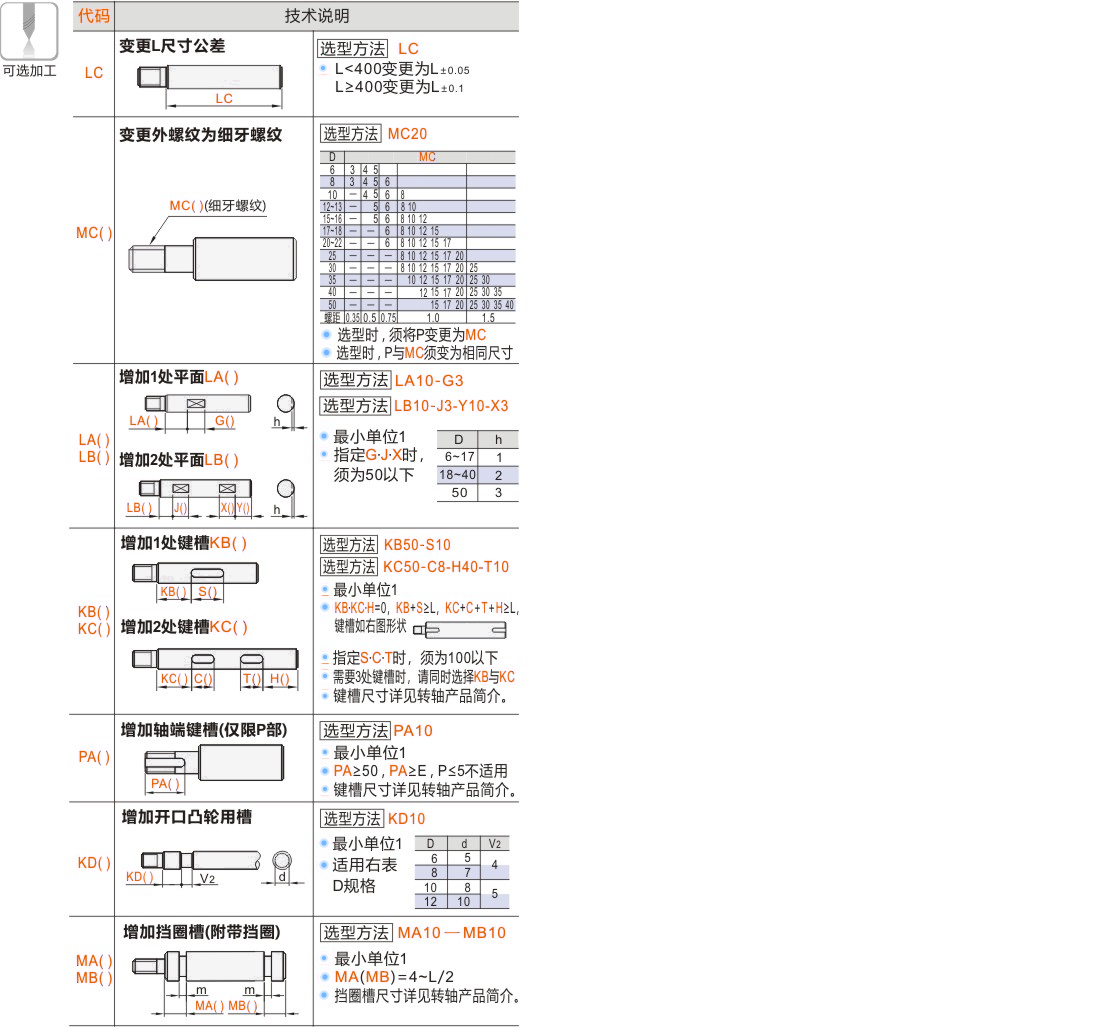

可选加工参数
