全不锈钢异径快拧直管接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-TVCXD	SUS316	异径 ● 外六角直管接头
JT-TVCXF	SUS304	异径 ● 外六角直管接头

选型参数

选型表

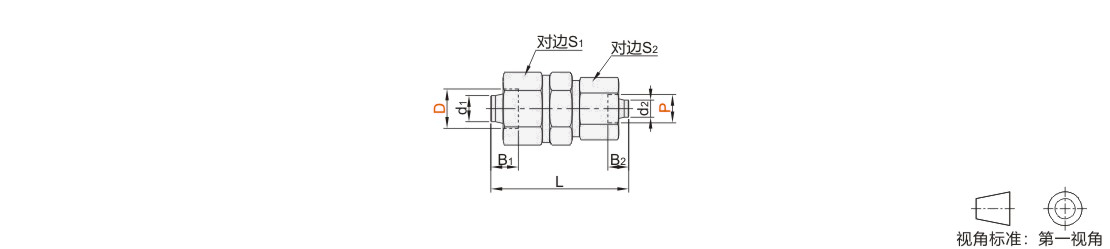

型号			适用软管内径		L	S1	S2	B1	B2
代码	D管外径	P管外径	d1	d2	L	S1	S2	B1	B2
(SUS316) JT-TVCXD (SUS304) JT-TVCXF	6	4	4	2.5	26	12	8	6	4
	8	4	6	2.5	26.5	14	8	6.5	4
	8	6	6	4	30.5	14	12	6.5	6
	10	6	8	4	31.5	17	12	7.5	6
	10	8	8	6	32	17	14	7.5	6.5
	12	8	10	6	36	19	14	10	6.5
	12	10	10	8	38	19	17	10	7.5
	16	12	13	10	45.5	22	19	12	10
