防静电活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车形式	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 硬度	轮部 / 轴承
JT-LMYXSD	平底活动型	Q235A	镀锌	—	RD	橡胶	黄色	73A	轴套
JT-LMYXSD	平底活动型	Q235A	镀锌	—	UJ	聚氨酯	深蓝色	93A	双轴承
JT-LMYXSU	平底活动型	Q235A	镀锌	五金边刹	RD	橡胶	黄色	73A	轴套
JT-LMYXSU	平底活动型	Q235A	镀锌	五金边刹	UJ	聚氨酯	深蓝色	93A	双轴承
JT-LMYXSQ	平底活动型	Q235A	镀锌	五金双刹	RD	橡胶	黄色	73A	轴套
JT-LMYXSQ	平底活动型	Q235A	镀锌	五金双刹	UJ	聚氨酯	深蓝色	93A	双轴承

D100/130/150/200橡胶轮轴承为双轴承。电阻值为10⁶~10⁹Q。
D50/65/75橡胶轮轮芯为塑芯，其他为铁芯。
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

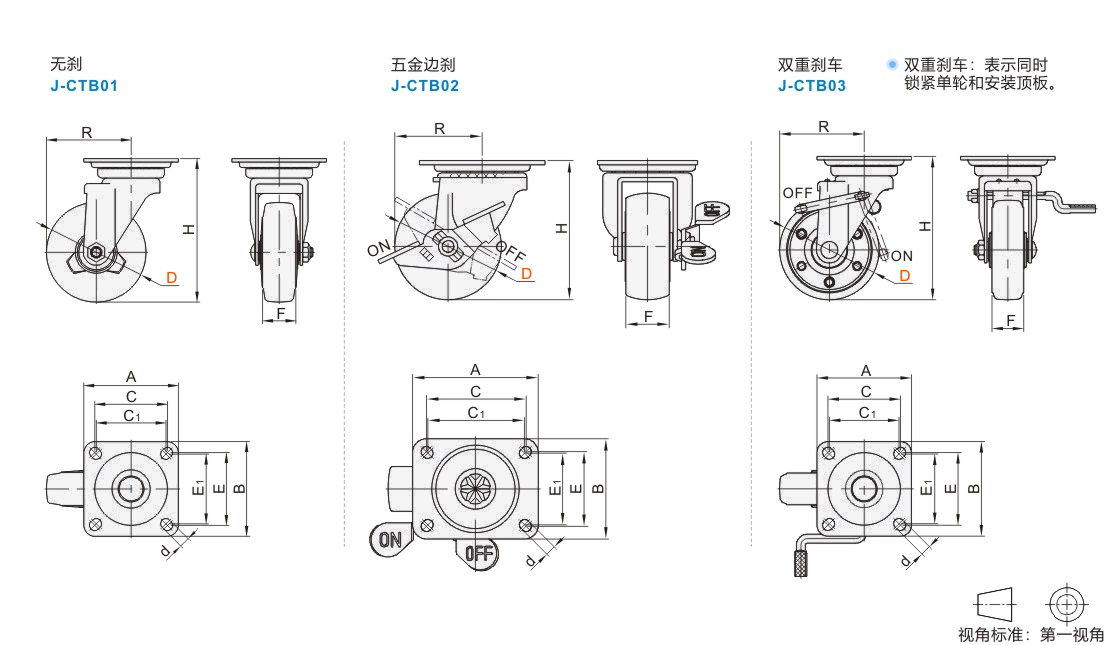

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	t	R			容许载荷(kg)		参考重量(kg)
型号													JT-LMYXSD	JT-LMYXSU	JT-LMYXSQ	RD	UJ	JT-LMYXSD		JT-LMYXSU		JT-LMYXSQ
代码	D												JT-LMYXSD	JT-LMYXSU	JT-LMYXSQ	RD	UJ	RD	UJ	RD	UJ	RD	UJ
无刹五金边刹 JT-LMYXSD JT-LMYXSU	50	RD	65	20	59	47	46	—	35	—	6.5	2	43	58	—	50	—	0.15	—	0.16	—	0.17	—
	65		85	23	70	58	55		42		8.8	2.5	59	73		50		0.29		0.3		0.31
	75		93	23	70	58	55		42		8.8		67	75		60		0.42		0.45		0.48
无刹五金边刹 JT-LMYXSD JT-LMYXSU 五金边刹 JT-LMYXSQ	75*	UJ	100	32	81	81	63		63		9.5		67	—	90	—	120	—	0.53	—		—	0.59
	100	RD UJ	144	32	95	95	73	70	73	70	10.5	4	86	99	115	100	170	1.16	1.25	1.28	1.38	1.4	1.51
	130		177	38	105	105	82	79	82	79	11		107	118	123	180	260	2.03	2.12	2.26	2.36	2.49	2.6
	150		198	42	120	120	93	87	93	87			122	122	136	200	300	2.4	2.49	2.64	2.74	2.88	2.99
	200*		250	42	140	140	115	105	115	105		4.5	160	—	160	250	370	4.08	4.17	—	—	4.6	4.71

JT-LMYXSU不适用带*的规格。当JT-LMYXSD/JT-LMYXSU/03-D100-RD时，F=34。
