规格 *

方形丝杠支座组件低中心高固定侧

图片仅供参考

方形丝杠支座组件低中心高固定侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①③⑥	材质 / ④	表面处理 / ①③④⑥	类型
JT-IVXXL	S45C	SUJ2	发黑	低中心高型 ● 固定侧

①②③⑦为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承，最适用于高精度、
高速旋转用途。

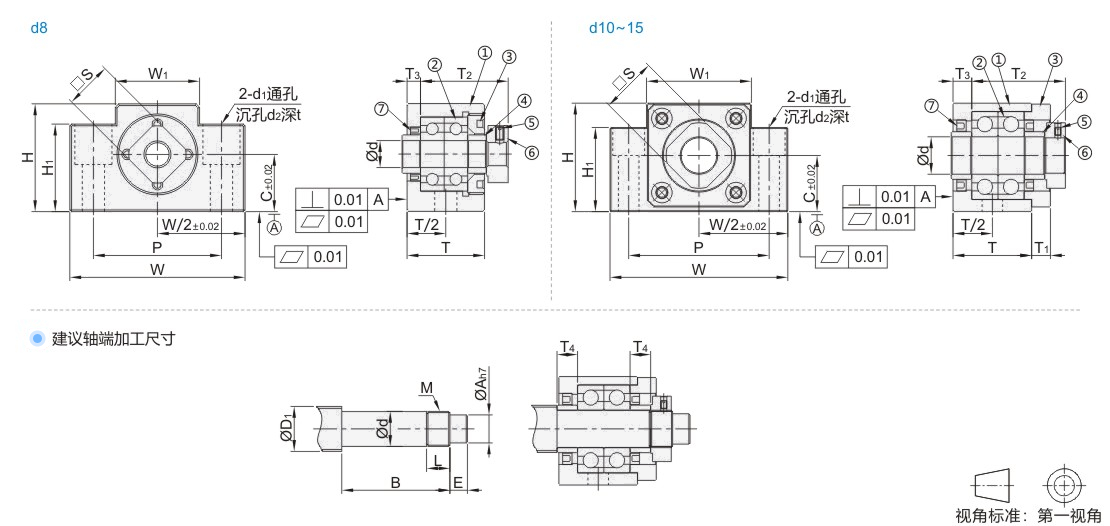

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触球轴承 5级	1对
③	轴承盖	1
④	间隔环	2
⑤	内六角紧定螺钉(附铜片)	2
⑥	支座用螺母	1
⑦	油封(Ø8为1个)	2

选型参数

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	Ød1	Ød2	t	S	油封适用轴径	建议轴端加工尺寸
代码	规格																	搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																	ØD1	Ød		ØA	B	E	M	L	T4
JT-IVXXL	8	8	22.5	—	26	3.5	62	31	15.5	30	25.5	46	9	14	12.5	14	11.5	10/12	8	-0.005 -0.012	6.5	31.5	7.5	M8×1.0	7	5.5
	10	10	24	6	29.5	6	70	38	20	36	30	52			10	17	14	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	12	12	24		29.5	6	70	38	20	36	30	52			10	19	15	14/15/16	12	-0.005 -0.012	10	36	15	M12×1.0	11
	15	15	25		36	5	80	42	22	41	32	60	11	17	13	22	20	18/20	15	-0.005 -0.014	12	49	20	M15×1.0	13	10
