导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~30/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~20/0.1

图片仅供参考

定位销锥角型螺栓固定型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：D≠P且(D·P·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)

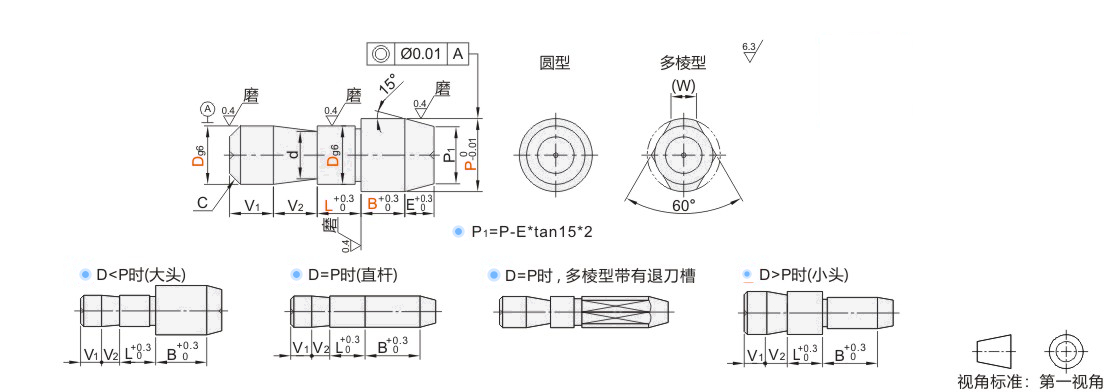

P₁=P-E*tan15*2

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	d	V1	V2	E	C	(W)
代码	Dg6		P	L	B	d	V1	V2	E	C	D<P时	D≥P时
圆型多棱型 JT-RNISD JT-RNIDD JT-RNISU JT-RNIDU JT-RNISQ JT-RNIDQ JT-RNISF JT-RNIDF JT-RNISO JT-RNIDO	6S	-0.004 -0.012	2.00~10.00	2~15	2.0~20.0	4.5	2	5	3	0.5	3	1.5
	6	-0.004 -0.012	2.00~10.00	3~15		4.5	5	5	3	1	3	1.5
	8S	-0.005 -0.014	3.00~13.00	3~18		6.5	3	6	4	0.5	3.5	1.8
	8		3.00~13.00	4~18		6.5	6	6		1.5	3.5	1.8
	10S		3.00~15.00	4~22	3.0~20.0	8	3	8		0.5	4	2.2
	10		3.00~15.00	5~22		8	8			2	4	2.2
	12S	-0.006 -0.017	5.00~16.00	5~26		10	4			0.5	5	2.5
	12		5.00~16.00	6~26		10	8			2	5	2.5
	16S		10.00~25.00	7~35	5.0~20.0	14	4		5	0.5	7	4
	16		10.00~25.00	8~35		14	8			3	7	4
	20	-0.007 -0.020	13.00~30.00	10~42		12	8			3	9	5

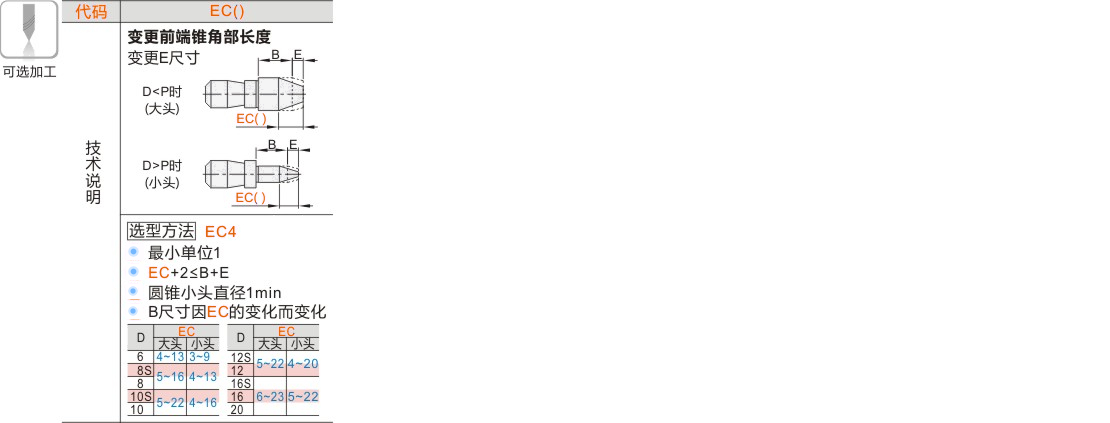

可选加工参数

暂未上传文档资料

定位销 锥角型 螺栓固定型 环槽型
