直柱型直线轴承单衬开口式

图片仅供参考

直柱型直线轴承单衬开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套材质	轴套 / 硬度	滚珠 / 材质	保持j架 / 材质	密封圈 / 材质	使用环境温度	类型
JT-IGMQD	SUJ2	60~64HRC	GCr15	树脂	丁腈橡胶	-20~80°C	开口式

产品特点
产品超高级精度，开口式设计安装调整更方便、快捷，适用于各种需要经常调整和维护的应用场合；
低摩擦、低噪音，耐久性好，空间占用小。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
产品整体开口式设计，内、外径精度和偏心度均为分割前的数值。

选型参数

选型表

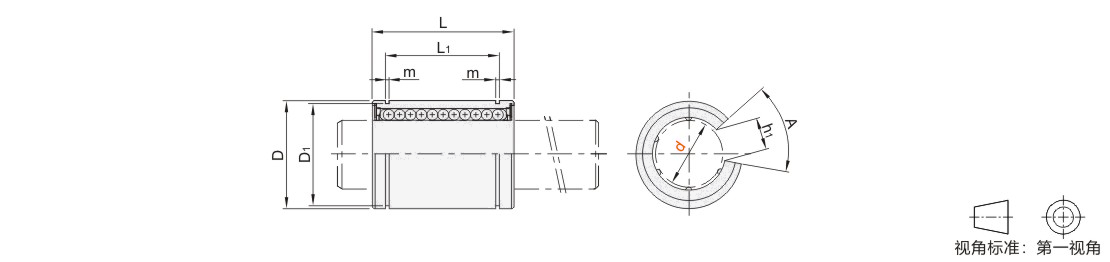

型号								D					L					L1							m		D1		h1		A°		偏心 (max)		径向间隙 (max)				滚珠列数			基本额定负载(N)						重量 (g)
代码				d				D					L					L1							m		D1		h1		A°		偏心 (max)		径向间隙 (max)				滚珠列数			C(动)		Co(静)				重量 (g)
JT-IGMQD				12			0 -0.009	21			0 -0.013		30			0 -0.2		23			0 -0.2				1.3		20		8		80		0.012		-0.005				3			412		442				32
				13				23					32					23							1.3		22		9						-0.007				3			448		496				37
				16				28					37					26.5							1.6		27		11						-0.007				4			796		1021				58
				20			0 -0.010	32			0 -0.016		42					30.5							1.6		30.5		11		60		0.015		-0.009				4			859		1345				79
				25				40					59			0 -0.3		41			0 -0.3				1.85		38		12		50								5			1095		2046				203
				30				45					64					44.5							1.85		43		15													1529		2676				228
				35			0 -0.012	52			0 -0.019		70					49.5							2.1		49		17				0.020		-0.013							1661		3026				355
				40				60					80					60.5							2.1		57		20													2259		4777				546
				50				80					100					74							2.6		76.5		25													4608		8644				1420
				60			0 -0.015	90			0 -0.022		110					85							3.15		86.5		30				0.025		-0.016							5106		10032				1650

1N≈0.102kgf
