滚针导柱挡块

图片仅供参考

滚针导柱挡块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 挡块盖	表面处理	附件	类型
JT-JAEOQ	S45C	SPC-1	无电解镀镍	—	可动挡块
JT-JAEOF	S45C	—	无电解镀镍	①螺钉 ②弹簧垫圈	固定挡块

选型参数

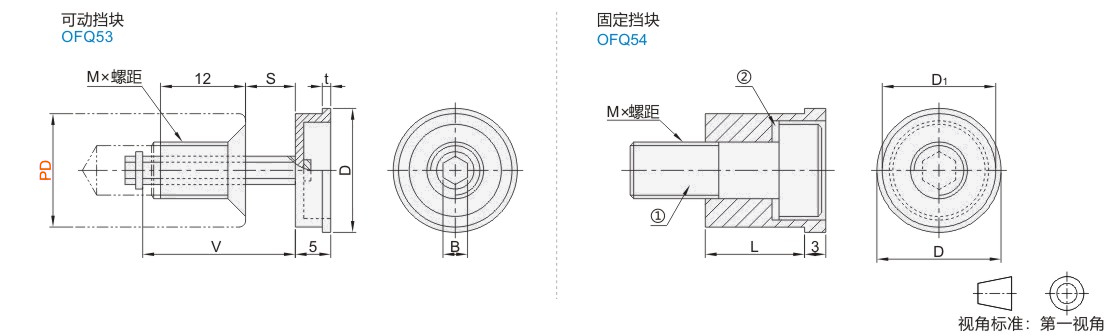

型号		E 适用滚针衬套长度	D	M×螺距	V	S	t	B	D1	L	附件螺钉(仅JT-JAEOF)
代码	PD 适用导柱直径	E 适用滚针衬套长度	D	M×螺距	V	S	t	B	D1	L	附件螺钉(仅JT-JAEOF)
可动挡块 JT-JAEOQ 固定挡块 JT-JAEOF	16	30	17.5	M8×1.25	21	0~9	1.2	4	14.4	14	TAC01-M8-L20
	20	52	21	M10×1.5	32	0~20	1.6	5	18	23	TAC01-M10-L25
	25	62	26	M12×1.5	37	0~25		6	23	28	TAC06-M12-L35
	28	66	30		39	0~27			25.5	30
	32	68	34		40	0~28			30	31
	40	78	43	M16×1.5	45	0~33	2	8	38	36	TAC06-M16-L40
	50	82	52.5		47	0~35			47.5	38	TAC06-M16-L40
	60	116	64.5		63	0~51			57.5	54	TAC06-M16-L50
	80	130	86	M16×2.0	—	—	—	—	79	62	TAC01-M16-L70

JT-JAEOQ可动挡块无PD80规格。
