万向球法兰式带排屑孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 壳体	材质 / 调整环	材质 / 主球	材质 / 副球	表面处理 / 主体	表面处理 / 主球	表面处理 / 壳体	类型
JT-EAMSD ●	S45C	S45C	S45C	SUJ2	SUJ2	镀镍	—	镀镍	法兰式 ● 标准型
JT-EAMSF	S45C	S45C	S45C	SUJ2	SUJ2	镀铬	—	镀铬	法兰式 ● 标准型
JT-EAMSO	S45C	S45C	S45C	尼龙	SUJ2	镀铬	—	镀铬	法兰式 ● 标准型
JT-EAMSX	S45C	S45C	S45C	POM	SUJ2	镀铬	—	镀铬	法兰式 ● 标准型
JT-EAMSL	SUS304	SUS304	SUS304	SUS304	SUS304	—	—	—	法兰式 ● 标准型
JT-EAMUS	SUS316L	SUS316L	SUS316L	SUS316L	SUS316L	—	—	—	法兰式 ● 标准型
JT-EAMDD	SCM415	S45C	SCM415	尼龙	SUJ2	镀镍	—	镀铬	法兰式 ● 标准型
JT-EAMDU	SCM415	S45C	SCM415	POM	SUJ2	镀镍	—	镀铬	法兰式 ● 标准型
JT-EAMDQ	SCM415	S45C	SCM415	SUS304	SUS304	镀镍	—	镀铬	法兰式 ● 标准型
JT-EAMDF	SCM415	S45C	SCM415	SUJ2	SUJ2	镀镍	—	镀铬	法兰式 ● 标准型
JT-EAMSM	SCM415	铝合金	SCM415	尼龙	SUJ2	镀镍	—	喷砂阳极氧化	法兰式 ● 标准型
JT-EAMSG	SCM415	铝合金	SCM415	POM	SUJ2	镀镍	—	喷砂阳极氧化	法兰式 ● 标准型
JT-EAMDS	SCM415	铝合金	SCM415	SUS304	SUS304	镀镍	—	喷砂阳极氧化	法兰式 ● 标准型
JT-EAMSU	SCM415	铝合金	SCM415	SUJ2	SUJ2	镀镍	—	喷砂阳极氧化	法兰式 ● 标准型
JT-EAMDO	SCM415	S45C	SCM415	尼龙	SUJ2	镀镍	—	镀铬	法兰式 ● 带排出孔型
JT-EAMDX	SCM415	S45C	SCM415	POM	SUJ2	镀镍	—	镀铬	法兰式 ● 带排出孔型
JT-EAMDL	SCM415	S45C	SCM415	SUS304	SUS304	镀镍	—	镀铬	法兰式 ● 带排出孔型
JT-EAMDM	SCM415	S45C	SCM415	SUJ2	SUJ2	镀镍	—	镀铬	法兰式 ● 带排出孔型
JT-EAMDG	SCM415	铝合金	SCM415	SUS304	SUJ2	镀镍	—	喷砂阳极氧化	法兰式 ● 带排出孔型
JT-EAMSQ	SCM415	铝合金	SCM415	SUJ2	SUJ2	镀镍	—	喷砂阳极氧化	法兰式 ● 带排出孔型
JT-EAMUD	SCM415	铝合金	SCM415	SUJ2	SUJ2	镀铬	—	喷砂阳极氧化	法兰式 ● 带排出孔型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

选型参数

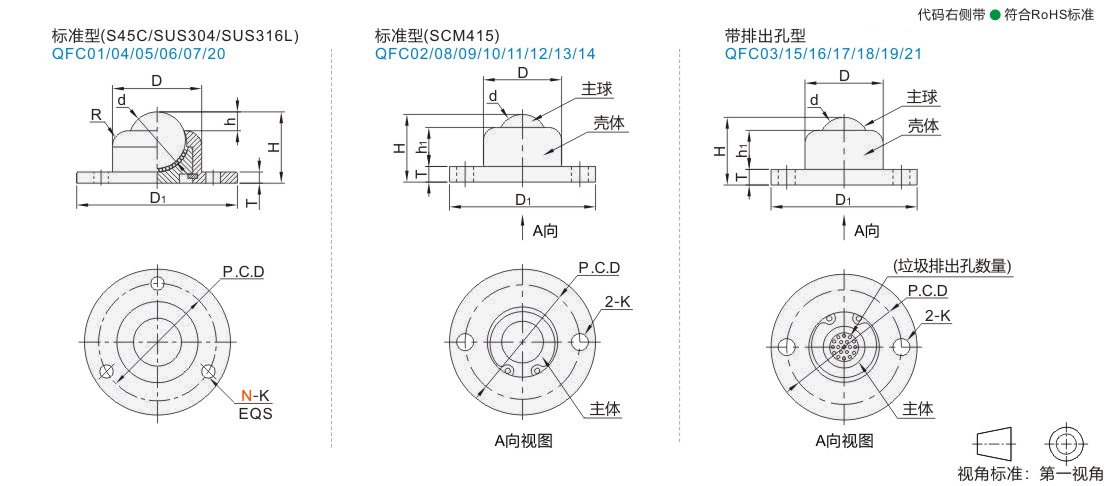

标准型(S45C/SUS304/SUS316L)

型号		安装孔数 N	D	d	H	h	R	T	D1	P.C.D	K	耐负载(kg)			容许荷重(kg)	本体重量(g)
代码	规格	安装孔数 N	D	d	H	h	R	T	D1	P.C.D	K	JT-EAMSD	JT-EAMSF	JT-EAMSO/JT-EAMSX/JT-EAMSL/JT-EAMUS	JT-EAMSD	JT-EAMSD
(S45C) JT-EAMSD JT-EAMSF JT-EAMSO JT-EAMSX (SUS304) JT-EAMSL (SUS316L) JT-EAMUS	15	无指定(3)	30	15.87	20	4.6	4	5	54	48	5	40	60	45	50	120
	19	无指定(3) 4*	40	19.05	26	6.5	9		67	55	5.5	80	120	100	100	220
	25		45	25.4	32	8.5			72	58	6.5	130	150	130	150	320
	38		60	38.1	47	13			94	80	6.5	250	300	250	300	810
	45	无指定(3)	66	45	54.5	15.5		12	104	87	8	350	450	300	450	1500
	51	无指定(3)	91	51	76	13		12	149	120	9	450	550	380	550	4000

JT-EAMSD不适用带*的规格。

标准型(SCM415)

型号		D	d	D1	h1	T	P.C.D	H	K	耐负载N(kgf)
代码	规格	D	d	D1	h1	T	P.C.D	H	K	JT-EAMSU	JT-EAMSM/JT-EAMSG/JT-EAMDD/JT-EAMDU	JT-EAMDS/JT-EAMDQ	JT-EAMDF
(铝合金) JT-EAMSU JT-EAMSM JT-EAMSG JT-EAMDS (S45C) JT-EAMDD JT-EAMDU JT-EAMDQ JT-EAMDF	50	30	19.05	56	15	6	44	26	6.5	588(60)	400(40)	500(50)	1000(100)
	120	42	25.4	66	23.5	6	54	36	6.5	1470(150)	1000(100)	1100(110)	1800(180)

带排出孔型

型号		D	d	D1	h1	T	P.C.D	H	K	垃圾排出孔数量	耐负载N(kgf)
代码	规格	D	d	D1	h1	T	P.C.D	H	K	垃圾排出孔数量	JT-EAMSQ/JT-EAMUD	JT-EAMDO/JT-EAMDX	JT-EAMDL	JT-EAMDM
(铝合金) JT-EAMSQ JT-EAMDG JT-EAMUD (S45C) JT-EAMDO JT-EAMDX JT-EAMDL JT-EAMDM	50	30	19.05	56	15	6	44	26	6.5	11	588(60)	400(40)	500(50)	1800(180)
	120*	42	25.4	66	23.5	6	54	36	6.5	14	1470(150)	1000(100)	1100(110)	1000(100)

JT-EAMDG仅适用带*的规格。
