梯形丝杠螺母方形加高型

图片仅供参考

梯形丝杠螺母方形加高型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	配合形式	螺纹旋向	材质	类型
JT-ILPXX	标准型	左旋	黄铜	方型 ● 加高型
JT-ILPXL	标准型	右旋	黄铜	方型 ● 加高型
JT-ILPXM	通配型	左旋	黄铜	方型 ● 加高型
JT-ILPXG	通配型	右旋	黄铜	方型 ● 加高型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

选型参数

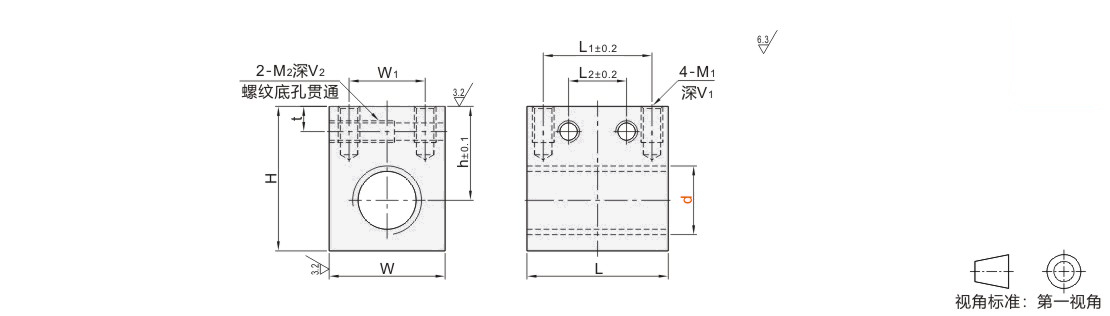

选型表

型号		螺距 P	h		W				H		L			L1		L2				W1		M1		V1			M2			V2				t		动态容许推力 (KN)					重量 (g)
代码	d	螺距 P	h		W				H		L			L1		L2				W1		M1		V1			M2			V2				t		动态容许推力 (KN)					重量 (g)
左旋 JT-ILPXX JT-ILPXM 右旋 JT-ILPXL JT-ILPXG	10	2	20		21				30		24			16		—				12		M4		8			—			—				6		2.52					98
	12	2	23		23				34		30			21		9				13		M5		10			M5			15						3.90					148
	14	3	23		23				34		30			21		9				13		M5		10			M5			15						4.88					136
	16	3	27		29				41		35			25		11				18		M6		12			M6			18				7		6.65					257
	18	4	29		33				45		40			30		16				22																8.70					377
	20	4	29		33				45		40			30		16				22																9.80					368
	22	5	30		37				48		50			40		20				26																12.33					576
	25		30		37				48		50			40		20				26																14.20					535
	28		38		45				60		62			50		25				32		M8		16			M8			22				8		20.00					1046
	32	6	38		45				60		62			50		25				32		M8		16			M8			22				8		22.80					968
