T型顶出插销/L型顶出插销

图片仅供参考

T型顶出插销/L型顶出插销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	球头 / 材质	球头 / 硬度	销 / 材质	销 / 表面处理	手柄 / 材质	手柄 / 表面处理	按钮 / 材质	按钮 / 表面处理	类型
JT-WBBDD	SUS440C	55HRC~	SUS303	一	铝合金	黑色烤漆	6063	氧化蓝色	顶出T型
JT-WBBDO	SUS440C	55HRC~	SUS303	一	铝合金	黑色烤漆	6063	氧化蓝色	顶出L型

此款产品不配备插销挂绳，如需挂绳，可选购ZAA41/ZAA42/ZAA43产品。

选型参数

选型表

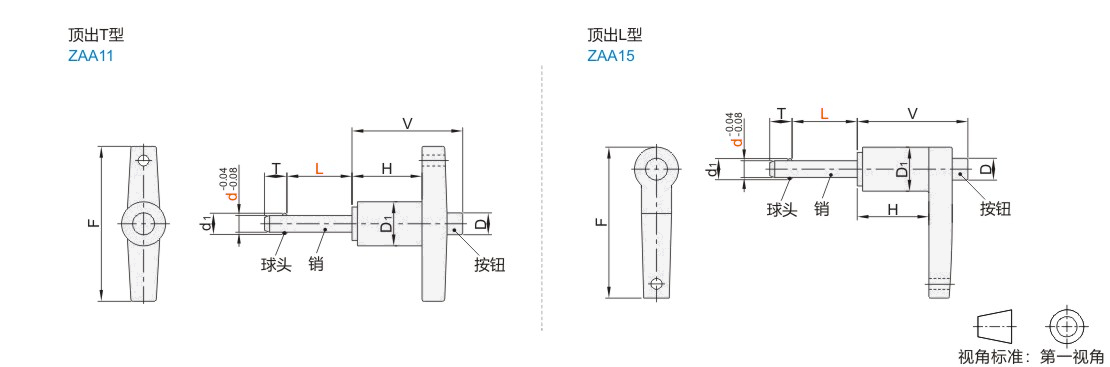

型号		L	d1	D1	D	T	V	H	F
代码	d	L	d1	D1	D	T	V	H	F
(顶出T型) JT-WBBDD	5	10 15 20 25 30 35 40	5.5	12.5	6	6	31.3	19.7	46.1
	6	10 15 20 25 30 35 40 45	7			7
	8	10 15 20 25 30 35 40 45 50	9.5			8
	10	15 20 25 30 35 40 45 50 60	12	15	7	9	36.1	24	51.1
	12	20 25 30 35 40 45 50 60 70	14	15	7	10	41.9	25.8	59.7
	16	25 30 35 40 45 50 60 70 80	19	23.8	12.7	14	49.8	30.1	78.7
	20	25 30 35 40 45 50 60 70 80 90	24	23.8	12.7	17	49.8	30.1	78.7
	25	25 30 25 40 45 50 60 70 80 90 100	31	32	26.2	22	55.9	33.9	88.9
(顶出L型) JT-WBBDO	5	10 15 20 25 30 35 40	5.5	12.5	6	6	31.3	19.7	44.9
	6	10 15 20 25 30 35 40 45	7			7
	8	10 15 20 25 30 35 40 45 50	9.5			8
	10	15 20 25 30 35 40 45 50 60	12	15	7	9	36.1	24	50.8
	12	20 25 30 35 40 45 50 60 70	14.5	15	7	10	41.9	25.8	57.2
	16	25 30 35 40 45 50 60 70 80	19	23.8	12.7	14	49.8	30.1	63
	20	25 30 35 40 45 50 60 70 80 90	24	23.8	12.7	17	49.8		63
	25	25 30 35 40 45 50 60 70 80 90 100	31	32	26.2	22	55.9		82.6
