滚子轴承随动器标准型带侧板内圈球面型

图片仅供参考

滚子轴承随动器标准型带侧板内圈球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	材质	油脂类型	类型
JT-XFUSO●	P0	SUJ2	普通油脂	标准型 ● 带侧板内圈型 ● 球面型
JT-XFUSX	P0	SUS44C0	普通油脂	标准型 ● 带侧板内圈型 ● 球面型
JT-XFUDX	P0	SUS44C0	低尘油脂	标准型 ● 带侧板内圈型 ● 球面型
JT-XFUOO●	P0	SUJ2	普通油脂	标准型 ● 带侧板内圈型 ● 全滚子球面型
JT-XFUOX	P0	SUS440C	普通油脂	标准型 ● 带侧板内圈型 ● 全滚子球面型
JT-XFUXX	P0	SUS440C	低尘油脂	标准型 ● 带侧板内圈型 ● 全滚子球面型
JT-XFUUO	P0	SUJ2	普通油脂	标准型 ● 带侧板内圈型 ● 圆柱型
JT-XFUUX	P0	SUS440C	普通油脂	标准型 ● 带侧板内圈型 ● 圆柱型
JT-XFUQX	P0	SUS440C	低尘油脂	标准型 ● 带侧板内圈型 ● 圆柱型
JT-XFULO	P0	SUJ2	普通油脂	标准型 ● 带侧板内圈型 ● 全滚子圆柱型
JT-XFULX	P0	SUS440C	普通油脂	标准型 ● 带侧板内圈型 ● 全滚子圆柱型
JT-XFUMX	P0	SUS440C	低尘油脂	标准型 ● 带侧板内圈型 ● 全滚子圆柱型

以上代码均为钢制保持架。

带密封型工作温度-20~80℃，连续使用建议60℃以下；不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

圆柱型D公差：

D			公差
16			0 -0.008
19~30			0 -0.009
32~47			0 -0.011
52~80			0 -0.013
85~90			0 -0.015

球面型D公差：	0 -0.05

选型参数

选型表

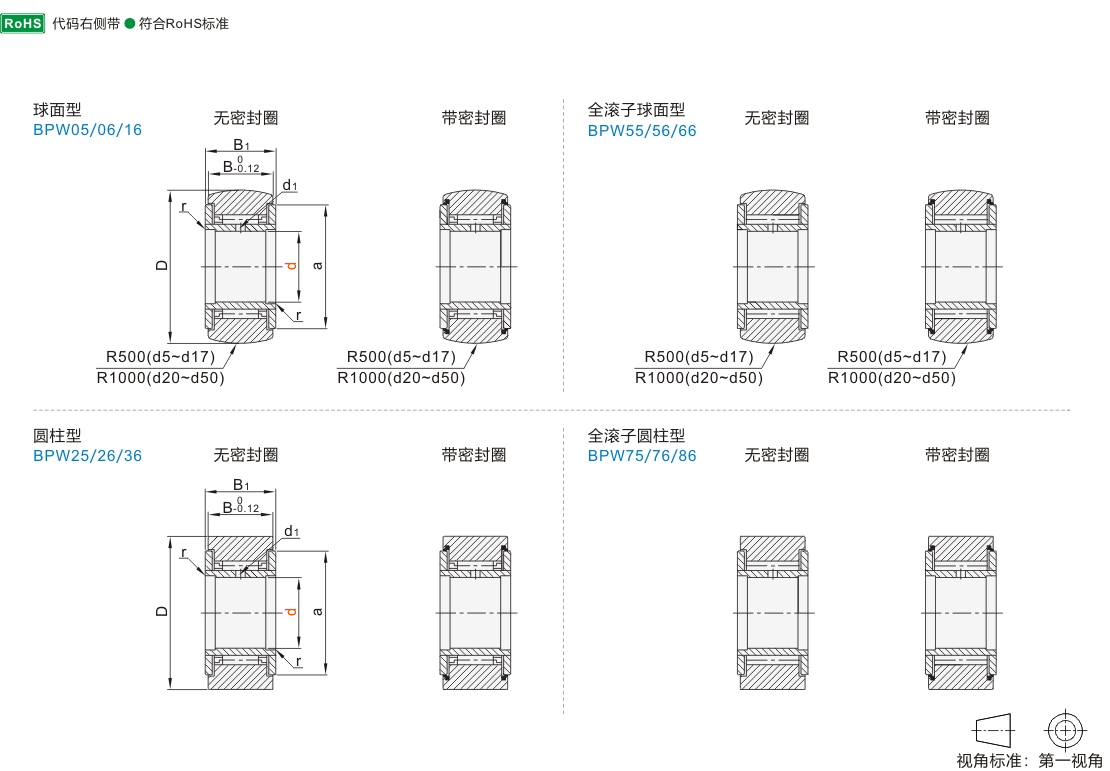

型号				密封圈	D	B1		B	a	r	油孔 d1	基本额定负载(KN）								最大静态容许负载(KN)				极限转速 (rpm)		重量(g)
型号												带保持架				全滚针				带保持架		全滚针		极限转速 (rpm)		重量(g)
代码		d										钢		不锈钢		钢		不锈钢		钢	不锈钢	钢	不锈钢	带保持架	全滚针	带保持架	全滚针
代码		d										Cr(动)	Cor(静)	Cr(动)	Cor(静)	Cr(动)	Cor(静)	Cr(动)	Cor(静)	钢	不锈钢	钢	不锈钢	带保持架	全滚针	带保持架	全滚针
球面型圆柱型 JT-XFUSO JT-XFUUO JT-XFUSX JT-XFUUX JT-XFUDX JT-XFUQX 全滚子全滚子球面型圆柱型 JT-XFUOO JT-XFULO JT-XFUOX JT-XFULX JT-XFUXX JT-XFUMX		5	0 -0.008	PP (带密封圈) — (无密封圈)	16	12	0 -0.18	11	12	0.52	1.5	2.92	2.94	2.34	2.33	5.45	6.7	4.36	5.36	2.94	2.33	5.85	4.67	13440	6720	14.5	15.1
		6			19	12		11	14			3.4	3.79	2.72	3.03	6.15	8.24	4.92	6.59	3.79	3.03	8.24	6.59	11200	5600	20.5	21.5
		8			24	15		14	17.5			4.51	4.72	3.47	4.41	9.44	12.48	7.55	9.98	4.72	4.41	12.48	9.98	8400	4200	41.5	42.5
		10			30				23.5		2	6.42	6.03	5.06	6.26	12.48	14.48	9.98	11.58	6.03	6.26	14	11.2	6720	3360	64.5	66.5
		12			32				25.5			6.86	6.78	5.21	6.72	13.44	16.4	10.75	13.12	6.78	6.72	14.88	11.9	5600	2800	71	73
		15			35	19	0 -0.21	18	29			10.96	13.12	7.7	11.76	20.16	29.12	16.13	23.3	13.12	11.76	19.2	15.36	4480	2240	102	106
		17			40	21		20	32.5			14.08	16.8	9.44	16.16	25.6	37.04	20.48	29.63	16.8	16.16	26.48	21.18	3950	1980	149	155
		20	0 -0.010		47	25		24	38		2.5	18.4	24.56	13.2	22.16	33.28	53.84	26.62	43.JT-VMPSLCSFZMPNZFZ	24.56	22.16	53.84	43.JT-VMPSLCSFZMPNZFZ	3360	1680	250	255
		25			52	25		24	43		2.5	19.76	28.32	15.84	22.64	36.4	63.28	29.12	50.62	28.32	22.64	63.28	50.62	2690	1340	285	295
		30			62	29		28	50.5		3	26.88	41.12	21.52	32.96	47.92	74	38.34	59.2	41.12	32.96	74	59.2	2240	1120	470	485
		35	0 -0.012		72	29		28	53.5	1		28.56	45.92	22.85	36.74	50.48	96.8	40.38	77.44	45.92	36.74	96.8	77.44	1920	960	640	655
		40			80	32	0 -0.25	30	61.5			35.92	65.2	28.74	52.16	61.04	131.2	48.83	104.96	65.2	52.16	128.8	103.04	1680	840	845	865
		45			85				66.5			37.44	70.88	29.95	56.7	64.24	144.8	51.39	115.84	70.88	56.7	144.8	115.84	1500	750	915	935
		50			90				76			38.88	76.48	31.1	61.18	67.44	158.4	53.95	126.72	76.48	61.18	158.4	126.72	1340	670	980	1010

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
