丝杠支座组件整合型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 丝杠支座组件	表面处理 / 主体	表面处理 / 丝杠支座组件	附件	类型
JT-IVAFS	铝合金	S50C	喷细砂本色阳极氧化	发黑	调整环:2个锁紧螺母:1个	整合型传动座 ● 简易型
JT-IVAFD	铝合金	S50C	喷细砂本色阳极氧化	无电解镀镍	调整环:2个锁紧螺母:1个	整合型传动座 ● 简易型

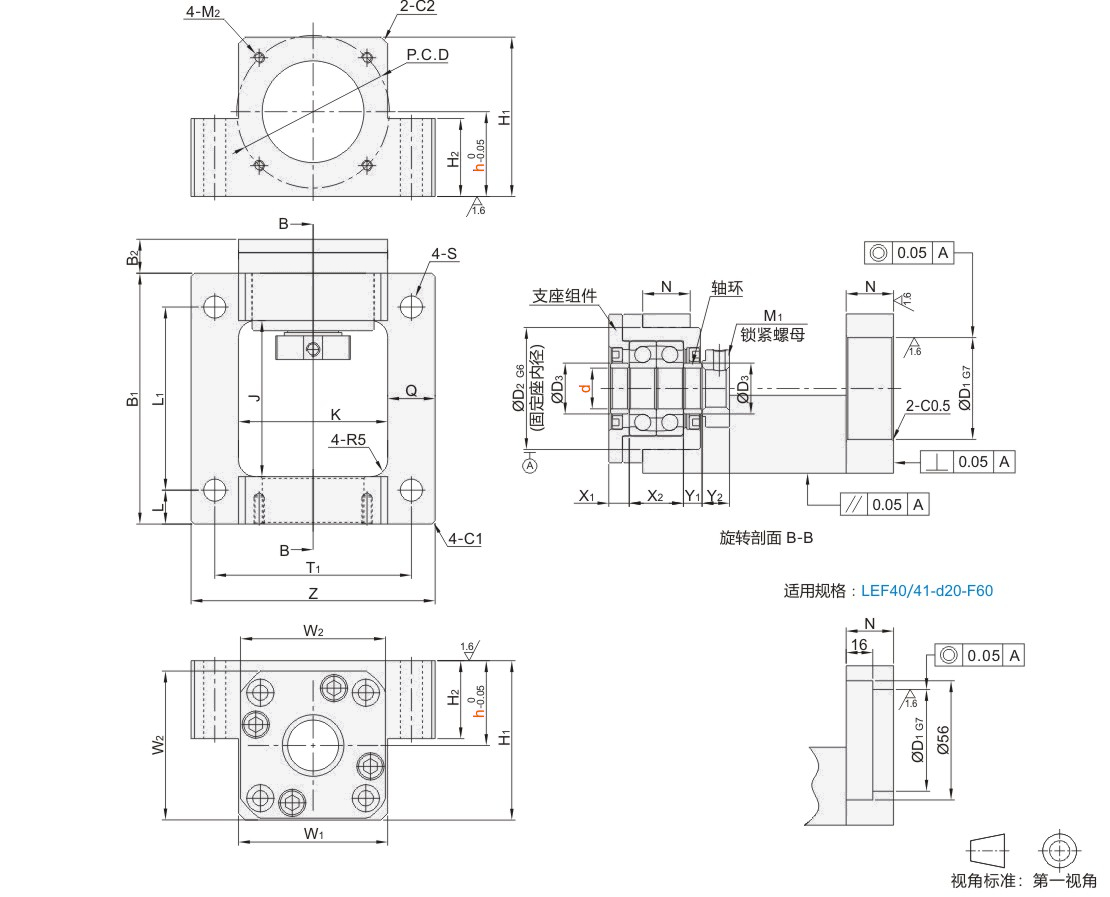

选型参数

选型表

型号				适用电机类型	D1	P.C.D	M2	B1	B2	D2	D3	Z	H1	H2	J	K	L
代码	适用丝杠轴径	适用电机法兰	中心高
代码	d	F	h
发黑 JT-IVAFS 无电解镀镍 JT-IVAFD	8	38	21	伺服电机	30	45	M3	67	9	28	11.5	64	41	19	43	40	10
	8	40	21		30	46	M4	67	9	28	11.5	64	41	19	43	40	10
	10	38	25		30	45	M3	74	10	34	14	70	46	23	46	42	10
	10	40				46	M4			34	14	70	46			42
	12	38				45	M3			36	15	72	47			44
		40				46	M4					72	47			44
		60	31		50	70	M5	84				98	62	26	56	62	13
	15	60	31		50	70	M5	97	15	40	20	98	61	26	63	62	13
	15	80	41		70	90	M6	106	15	40	20	128	82	36	72	82	16
	20	60	35		50	70	M5	117	22	57	25	116	70	30	69	70	20
	20	80	41		70	90	M6	127	22	57	25	128	82	36	79	82	20

适用丝杠轴径 d	适用电机法兰 F	N	Q	L1	T1	W1	W2	X1	X2	Y1	Y2	M1 (细牙螺纹)	S	丝杠支座				建议电机规格
														固定侧		建议支撑侧		止口规格	安装P.C.D
														JT-IVAFS	JT-IVAFD	JT-IVAFS	JT-IVAFD	止口规格	安装P.C.D
8	38	12	12	47	52	40	35	5	14	5.5	6.5	M8×1.0	5.5	JT-IVXSD-8	JT-IVNSD-8	—	—	30	45
8	40	12	12	47	52	40	35	5	14	5.5	6.5	M8×1.0	5.5	JT-IVXSD-8	JT-IVNSD-8	—	—		46
10	38	14	14	54	56	42	42	6	16	5.5	8	M10×1.0	6.5	JT-IVXSD-10	JT-IVNSD-10	JT-IVXQD-10	JT-IVNQD-10		45
10	40				56	42	42					M10×1.0		JT-IVXSD-10	JT-IVNSD-10	JT-IVXQD-10	JT-IVNQD-10		46
12	38				58	44	44					M12×1.0		JT-IVXSD-12	JT-IVNSD-12	JT-IVXQD-12	JT-IVNQD-12		45
	40				58	44										JT-IVXQD-12	JT-IVNQD-12		46
	60		18	58	80	62							8.5			JT-IVXQQ-12	—	50	70
15	60	17	18	71	80	62	52	8	18	10		M15×1.0	8.5	JT-IVXSD-15	JT-IVNSD-15	JT-IVXQQ-15		50	70
15	80	17	23	74	106	82	52	8	18	10		M15×1.0	10.5	JT-IVXSD-15	JT-IVNSD-15	JT-IVXQQ-1541		70	90
20	60	24	23	77	94	70	68	14	28	11	11	M20×1.0		JT-IVXSD-20	JT-IVNSD-20	JT-IVXQQ-20		50	70
20	80	24	23	87	106	82	68	14	28	11	11	M20×1.0		JT-IVXSD-20	JT-IVNSD-20	JT-IVXQQ-2041		70	90
