带肩铰链销

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGHMSD	L尺寸选择型	SCr440	发黑
JT-VGHMDD	L尺寸指定型	SCr440	发黑
JT-VGHMSQ	L尺寸选择型	SCr440	无电解镀镍
JT-VGHMDQ	L尺寸指定型	SCr440	无电解镀镍
JT-VGHMSL	L尺寸选择型	SCr440	—
JT-VGHMDL	L尺寸指定型	SCr440	—
JT-VGHMSX	L尺寸选择型	SUS304	—
JT-VGHMUD	L尺寸指定型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。
此产品不配挡圈，需另行购买。

选型参数

L尺寸选择型

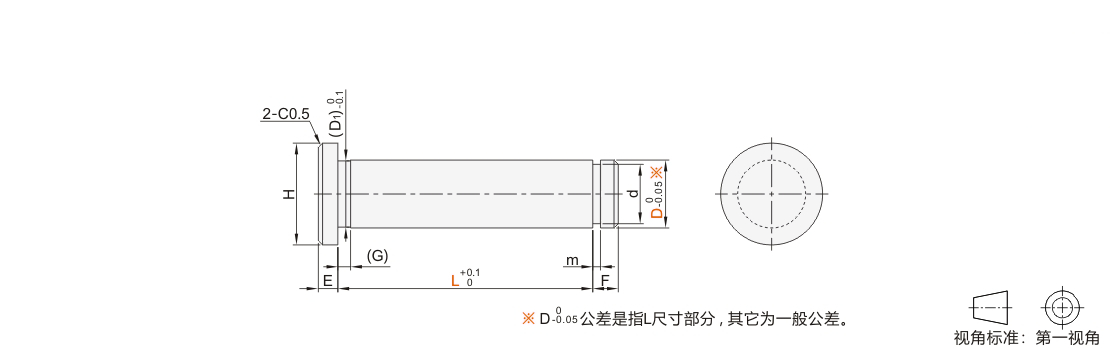

型号		L	m	F	(D1)	(G)	d	E	H	适用挡圈
代码	D	L	m	F	(D1)	(G)	d	E	H	形状	规格
(SCr440) JT-VGHMSD JT-VGHMSQ JT-VGHMSL (SUS304) JT-VGHMSX	3	10 12 14 15 16 18 20 22 24 25 30	0.5	2	2.9	1.5	2	1.5	5.5	E型	2
	4		0.7		3.9		3		6.5		3
	5				4.9		4		8		4
	6	15 16 18 20 22 24 25 30 35 40 45 50			5.8		5		9		5
	8	18 20 22 24 25 30 35 40 45 50	0.9	3	7.8		7	2	12		7
	10	18 20 22 24 25 30 35 40 45 50	1.15		9.8		9.6	2	14	C型	10
	12	22 24 25 30 35 40 45 50	1.15		11.8		11.5	3	17	C型	12

L尺寸指定型

型号		L 最小单位0.1	m	F	(D1)	(G)	d	E	H	适用挡圈
代码	D	L 最小单位0.1	m	F	(D1)	(G)	d	E	H	形状	规格
(SCr440) JT-VGHMDD JT-VGHMDQ JT-VGHMDL (SUS304) JT-VGHMUD	2	5.0~32.0	0.5	2	1.9	1.5	1.5	1.5	4.5	E型	1.5
	3	5.0~55.0	0.5		2.9		2		5.5		2
	4	5.0~55.0	0.7		3.9		3		6.5		3
	5	10.0~65.0			4.9		4		8		4
	6	10.0~110.0			5.8		5		9		5
	8	10.0~110.0	0.9	3	7.8		7	2	12		7
	10	15.0~110.0	1.15		9.8		9.6	2	14	C型	10
	12	15.0~220.0			11.8		11.5	3	17		12
	13	20.0~220.0			12.8		12.4		18		13
	14				13.8		13.4		19		14
	15				14.8		14.3		20		15
	16				15.8		15.2		21		16
	17				16.8		16.2		22		17
	18		1.35		17.8		17		23		18
	20				19.8		19	4	26		20
	22				21.8		21		27		22
	25				24.8		23.9		31		25

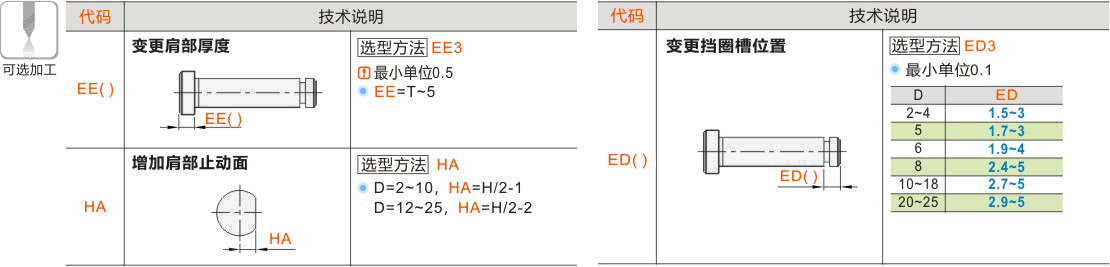

可选加工参数
