梅花式联轴器带键槽螺钉固定型

图片仅供参考

梅花式联轴器带键槽螺钉固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMOUU	铸铁	聚氨酯	发黑	内六角紧定螺钉	带键槽螺钉固定型

选型参数

选型表

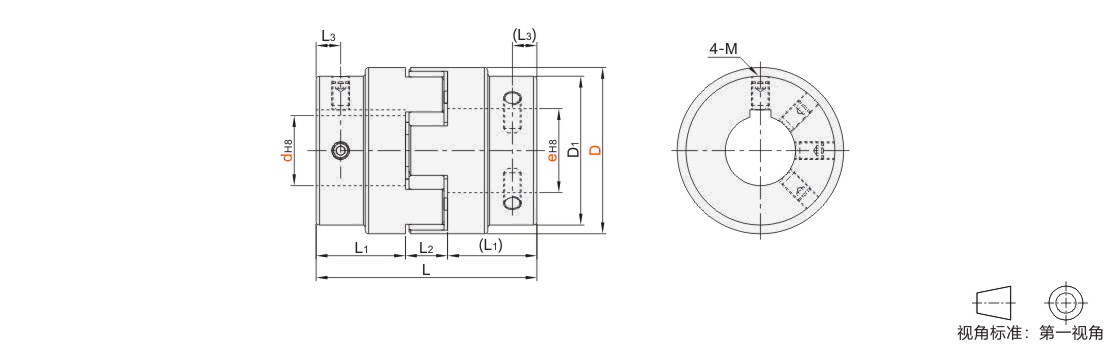

型号		d 最小单位1	e 最小单位1	L	L1	L2	L3	D1	M	锁紧扭矩 (N.m)	额定扭矩 (N.m)	最大扭矩 (N.m)	最高转速 (r/min)	惯性力矩 (kg.m²)	容许安装偏差			重量 (kg)
代码	D	d 最小单位1	e 最小单位1	L	L1	L2	L3	D1	M	锁紧扭矩 (N.m)	额定扭矩 (N.m)	最大扭矩 (N.m)	最高转速 (r/min)	惯性力矩 (kg.m²)	径向(mm)	轴向(mm)	角向(°)	重量 (kg)
JT-NMOUU	135	22~65	22~65	185	75	35	20	115	M10	59	1280	1880	5600	0.031	0.42	-1.0~2.6	1.2	10.89
	160	30~75	30~75	210	85	40	25	135		59	2930	3840	4750	0.068	0.48	-1.5~3		17.73
	200	40~90	40~90	245	100	45	30	160	M12	110	7200	7200	3750	0.159	0.5	-1.5~3.4		29.6
	225	50~100	50~100	270	110	50	30	180	M14	180	9900	9900	3350	0.277	0.52	-1.5~3.8		41
	255	60~110	60~110	295	120	55	35	200			12000	14400	3000	0.51	0.55	-2.0~4.2	1.3	58.6
	290	60~125	60~125	340	140	60	40	230			15000	20000	2650	1.0	0.6	-2.0~4.6	1.3	88.4
	320	60~140	60~140	375	155	65	45	255	M16	270	22000	25600	2360	1.7	0.62	-2.0~5	1.2	120.6
	370	80~160	80~160	425	175	75	50	290	M18	405	30000	38400	2000	3.35	0.64	-2.5~5.7		179.1
	420	85~180	85~180	475	195	85	50	325	M20	530	35000	56000	1800	6.37	0.68	-3.0~6.4		261

惯性力矩和重量按最大孔径计算。

键槽尺寸表

	轴径尺寸	键槽尺寸
	Ød、Øe (mm)	宽度b(mm)		深度t(mm)
	Ød、Øe (mm)	标准尺寸	公差	标准尺寸	公差
	Ø22	6	±0.015	2.8	+0.1 0
	Ø23~Ø30	8	±0018	3.3	+0.1 0
	Ø31~Ø38	10	±0018		+0.2 0
	Ø39~Ø44	12	±0.0215
	Ø45~Ø50	14		3.8
	Ø51~Ø58	16		4.3
	Ø59~Ø65	18		4.4
	Ø66~Ø75	20	±0.026	4.9
	Ø76~Ø85	22		5.4
	Ø86~Ø95	25		5.4
	Ø96~Ø110	28		6.4
	Ø111~Ø130	32	±0.031	7.4
	Ø131~Ø150	36		8.4	+0.3 0
	Ø151~Ø170	40		9.4
	Ø171~Ø200	45		10.4
