梅花式联轴器螺钉夹紧分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMLUQ	S45C	聚氨酯	发黑	内六角圆柱头螺钉	带键槽螺钉夹紧分离型
JT-NMLUX	铝合金	聚氨酯	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧分离型

特点
若使用温度为-30℃~30℃，无需考虑温度系数(选型额定扭矩×1)，若使用温度为30℃~90℃，
需要考虑温度系数(选型额定扭矩×温度系数)，温度系数见怡合达电商平台选型工具。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

型号		d-e
代码	D	d-e
带键槽螺钉夹紧分离型 JT-NMLUQ 螺钉夹紧分离型 JT-NMLUX	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45

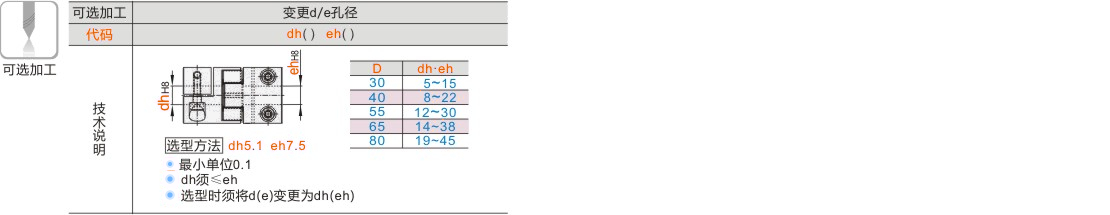

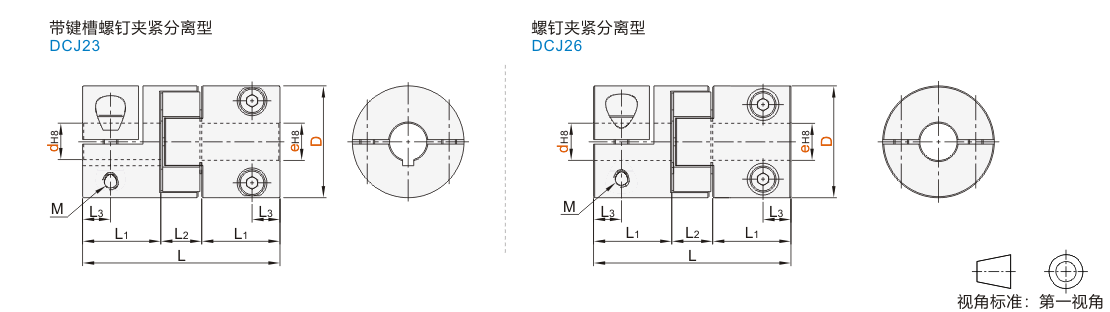

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)
JT-NMLUQ	30	53	21	11	7.5	M4	3.4	12.5	25	21000	1.4×10⁻⁵	130	0.1	1	±1
	40	66	25.5	15	8.5	M5	7	17	34	15000	8.7×10⁻⁵	1200			±1.2
	55	78	30.5	17	10	M6	14	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	12	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	15	M8	30	250	500	8000	4.1×10⁻²	4000			±1.8
JT-NMLUX	30	53	21	11	7.5	M4	3.4	12.5	25	21000	1.4×10⁻⁵	130	0.1	1	±1
	40	66	25.5	15	8.5	M5	7	17	34	15000	8.7×10⁻⁵	1200			±1.2
	55	78	30.5	17	10	M6	14	45	90	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	12	M8	30	100	200	9000	8.7×10⁻³	3800			±1.5
	80	113.5	46	21.5	15	M10	30	250	500	8000	4.1×10⁻²	4000			±1.8

惯性力矩和重量按最大孔计算!
