链条导向件带安装法兰

图片仅供参考

链条导向件带安装法兰

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

型号 / 代码	代码分类	型号 / 规格	L	K 孔数	P 孔距	A	B	C	D	E	F	G	H	W	Y
JT-KCUMD	横向型	06B	2000	10	200	4	5.5	30	24	6.6	9.4	8.9	10	52	47
JT-KCUMU	横向型	06B	2000	10	200	4	5.5	30	24	6.6	9.4	8.9	10	52	47
JT-KCUMX	纵向型	06B	2000	10	200	4	5.5	30	24	6.6	9.4	8.9	10	52	47
JT-KCUML	纵向型	06B	2000	10	200	4	5.5	30	24	6.6	9.4	8.9	10	52	47
JT-KCUMD	横向型	08B	2000	10	200	5	7.4	30	24	8.9	12.8	11.5	13	52	47
JT-KCUMU	横向型	08B	2000	10	200	5	7.4	30	24	8.9	12.8	11.5	13	52	47
JT-KCUMX	纵向型	08B	2000	10	200	5	7.4	30	24	8.9	12.8	11.5	13	52	47
JT-KCUML	纵向型	08B	2000	10	200	5	7.4	30	24	8.9	12.8	11.5	13	52	47
JT-KCUMD	横向型	10B	2000	10	200	6	9.3	30	24	10.6	15.4	13.5	14.7	52	47
JT-KCUMU	横向型	10B	2000	10	200	6	9.3	30	24	10.6	15.4	13.5	14.7	52	47
JT-KCUMX	纵向型	10B	2000	10	200	6	9.3	30	24	10.6	15.4	13.5	14.7	52	47
JT-KCUML	纵向型	10B	2000	10	200	6	9.3	30	24	10.6	15.4	13.5	14.7	52	47
JT-KCUMD	横向型	12B	2000	10	200	7	11.3	30	24	12.4	17	15.9	17.5	52	47
JT-KCUMU	横向型	12B	2000	10	200	7	11.3	30	24	12.4	17	15.9	17.5	52	47
JT-KCUMX	纵向型	12B	2000	10	200	7	11.3	30	24	12.4	17	15.9	17.5	52	47
JT-KCUML	纵向型	12B	2000	10	200	7	11.3	30	24	12.4	17	15.9	17.5	52	47
JT-KCUMD	横向型	16B	2000	10	200	10	16	45	40	16.4	24	25.7	27.7	67	70
JT-KCUMU	横向型	16B	2000	10	200	10	16	45	40	16.4	24	25.7	27.7	67	70
JT-KCUMX	纵向型	16B	2000	10	200	10	16	45	40	16.4	24	25.7	27.7	67	70
JT-KCUML	纵向型	16B	2000	10	200	10	16	45	40	16.4	24	25.7	27.7	67	70

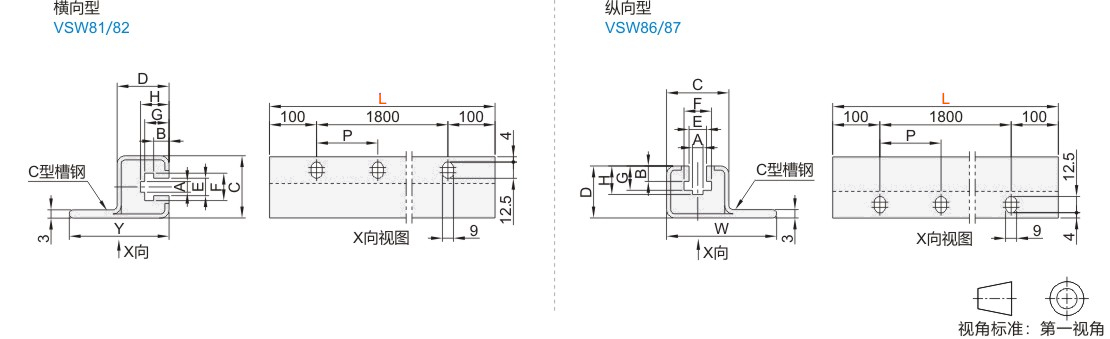

技术图档

代码	类型		材质
代码	类型		滑轨	C型槽钢
JT-KCUMD	带安装法兰型	横向型	超高分子量聚乙烯	钢(镀锌)
JT-KCUMU		横向型		不锈钢
JT-KCUMX		纵向型		钢(镀锌)
JT-KCUML		纵向型		不锈钢

因材质超高分子量聚乙烯的伸缩率会随着温度而产生物理变化，所以尺寸可能改变。

滑轨可以与C型槽分离。
