矮型外压盖整合式丝杠支座

图片仅供参考

矮型外压盖整合式丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLSD	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 矮型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
6	M6×0.75
8	M8×1

选型参数

选型表

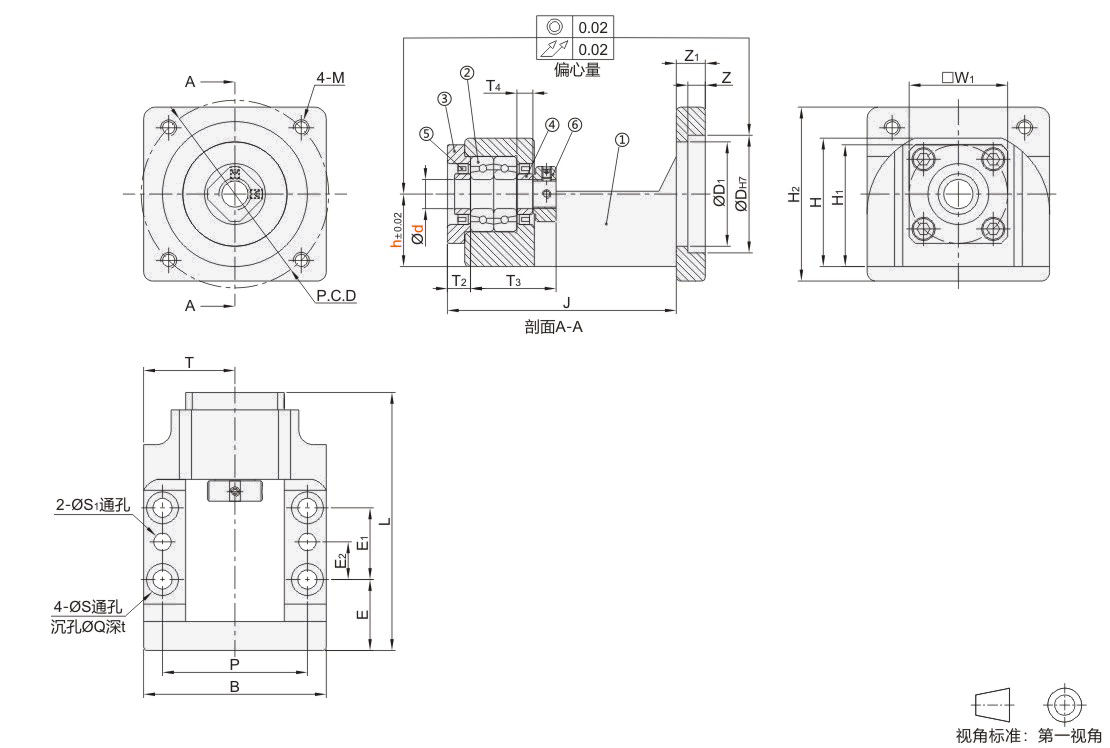

型号				L	B	W1	T	P	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	S1	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																										建议丝杠支座	建议电机规格
	适用丝杠轴径	适用电机法兰	中心高																										支撑侧	止口规格	安装 P.C.D	安装孔
	d	F	h																										支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVLSD	6	38	17	71	52	28	26	41	19	20	10	5.5	22	5	64	30	28	5	7	32	31	40	5.5	9.5	2	4.9	45	M3	JT-IVXQD-8	30	45	Ø3.4
	6	40										5.5	22	5							31						46	M4			46	Ø4.5
	8	38										6	26	5.5							32						45	M3			45	Ø3.4
	8	40										6	26	5.5							32						46	M4			46	Ø4.5
