法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理
JT-SXMSD	圆法兰型	S45C	发黑
JT-SXMDD	方法兰型	S45C	发黑
JT-SXMUD	对边法兰型	S45C	发黑
JT-SXMSU	圆法兰型	S45C	喷细砂无电解镀镍
JT-SXMDU	方法兰型	S45C	喷细砂无电解镀镍
JT-SXMUU	对边法兰型	S45C	喷细砂无电解镀镍
JT-SXMSX	圆法兰型	SUS304	—
JT-SXMDX	方法兰型	SUS304	—
JT-SXMUX	对边法兰型	SUS304	—
JT-SXMSM	圆法兰型	A5056	喷细砂本色阳极氧化
JT-SXMDM	方法兰型	A5056	喷细砂本色阳极氧化
JT-SXMUM	对边法兰型	A5056	喷细砂本色阳极氧化
JT-SXMSG	圆法兰型	A5056	黑色阳极氧化
JT-SXMDG	方法兰型	A5056	黑色阳极氧化
JT-SXMUG	对边法兰型	A5056	黑色阳极氧化

如对防锈有要求，请优先选用不锈钢材质,铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

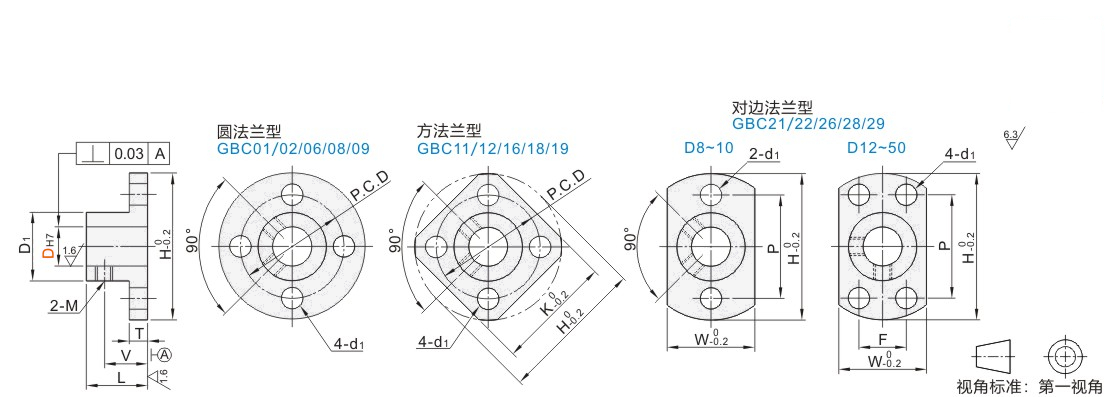

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 JT-SXMSD JT-SXMDD JT-SXMUD JT-SXMSU JT-SXMDU JT-SXMUU JT-SXMSX JT-SXMDX JT-SXMUX JT-SXMSM JT-SXMDM JT-SXMUM JT-SXMSG JT-SXMDG JT-SXMUG	8	+0.015 0	16	14.8	32	5	11	M3	25	25	15	25	—	3.5
	8M		16	14.8	32		11	M4	25	25	15	25		4.5
	10		20	19.8	38		13	M3	30	30	20	30
	12	+0.018 0	24	21.8	40	6	16	M4	32	32	25	28	16
	13		26	23.8	42		18		34	34	27	28	18
	15		30	25.8	48		19		38	38	29	32	18	5.5
	16		32	27.8	50		20		40	39	32	33	22	5.5
	20	+0.021 0	32	34.8	63	8	22	M5	50	48	40	42	25	6.6
	25		38	39.8	68	8	24	M5	55	53	45	45	30
	30		38	44.8	73	10	25	M6	60	58	50	48	35
	35	+0.025 0	50	54.8	89	10	32	M6	72	70	61	58	42	9
	40			69.8	104	12		M8	87	80	76	68	54
	50			79.8	114	12		M8	97	90	86	73	64
