选型参数

安装部直径D(mm) *

肩部直径P(mm) *

2~30/0.01

定位部直径Q(mm) *

1~29/0.01

安装部长度L(mm) *

2~42/1

肩部直身长度B(mm) *

2~20/0.1

肩部导入锥角长度A(mm) *

1~10/0.1

定位部长度F(mm) *

2~20/0.1

图片仅供参考

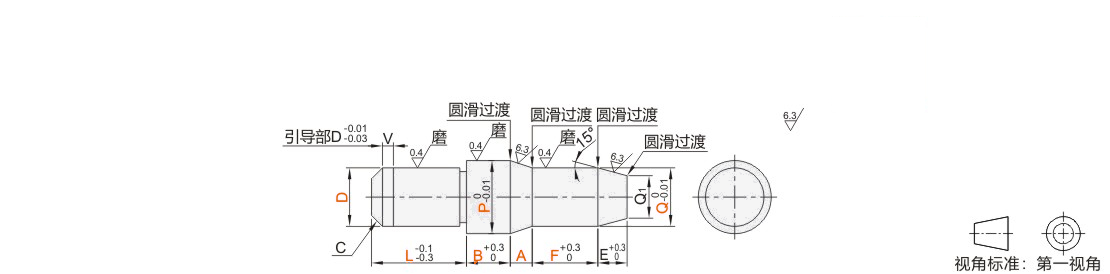

定位销大头锥角型直杆二阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

D尺寸公差

P＜Q不适用。
Q₁=Q-E*tan15*2
工艺孔加工条件：D·L·F≥4且Q₁≥2.2。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		最小单位0.01		最小单位1	最小单位0.1			E	C	V
代码	D	P	Q	L	B	A	F	E	C	V
Dm6 JT-RMISD JT-RMISU JT-RMISQ Dp6 JT-RMIUD JT-RMIUQ	2	2.00~4.00	1.00~3.00	2~8	2.0~6.0	1.0~3.0	2.0~6.0	1	0.3	0.5
	3	3.00~6.00	1.00~5.00	3~8	2.0~10.0	1.0~5.0	2.0~10.0	2	0.5	1.5
	4	4.00~7.00	2.00~6.00	4~10	2.0~15.0	1.0~8.0	2.0~15.0	3	1
	5	5.00~8.00	2.00~7.00	5~12	2.0~20.0	1.0~10.0	2.0~20.0
	6	6.00~10.00	2.00~9.00	6~15
	8	8.00~13.00	3.00~12.00	8~18				4	1.5	2.5
	10	10.00~15.00	3.00~14.00	10~22	3.0~20.0		3.0~20.0		2
	12	12.00~16.00	5.00~15.00	12~26	3.0~20.0		3.0~20.0		2
	16	16.00~25.00	10.00~24.00	16~35	5.0~20.0		5.0~20.0	5	3
	20	20.00~30.00	13.00~29.00	20~42	5.0~20.0		5.0~20.0	5	3
