加长双衬型直线轴承

图片仅供参考

加长双衬型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKASD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	标准型 ● 圆法兰型
JT-RSKADD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	标准型 ● 方法兰型
JT-RSKAUD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	标准型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

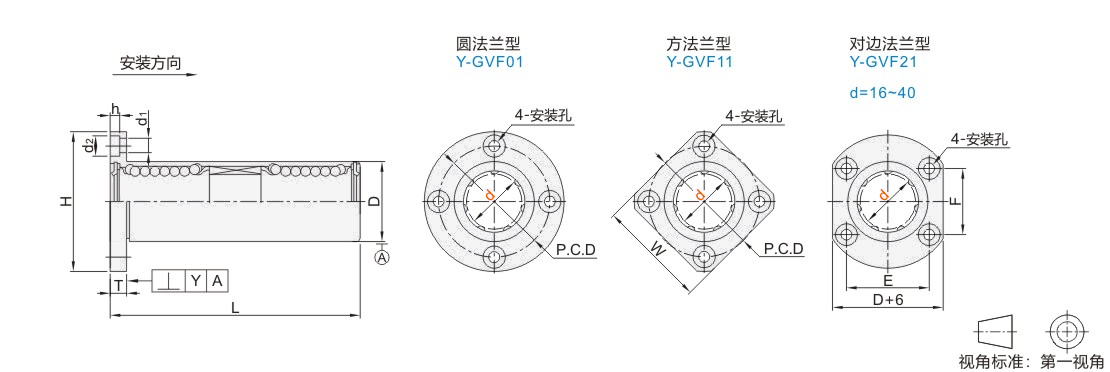

型号			D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
代码	d		D		L		H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
圆法兰型 JT-RSKASD 方法兰型 JT-RSKADD 对边法兰型 JT-RSKAUD	(10)	0 -0.012	23	0 -0.021	82	±0.3	43	6	4.5	7.5	4.1	33	34	—	—	0.020	4	0.020
	(12)	0 -0.015	26	0 -0.021	86		46	6	4.5	7.5	4.1	36	35	—	—	0.020		0.020
	16	0 -0.015	32	0 -0.025	105		54	8	5.5	9	5.1	43	42	24	36	0.025		0.025
	20	0 -0.018	40		120		62	8	5.5	9	5.1	51	50	32	40		5
	25		45		167		74	10	6.6	11	6.1	60	58	35	49		6
	30		52	0 -0.030	184		82	10	6.6	11	6.1	67	64	38	55
	35	0 -0.021	60		200		96	13	9	14	8.1	78	75	45	64	0.030		0.030
	40	0 -0.021	65		230		101	13	9	14	8.1	83	80	48	68	0.030		0.030

( )尺寸不适用JT-RSKAUD。

型号		基本额定负载		静态容许力矩 ( N/m)	重量(g)
代码	d	C(动)N	Co(静)N	静态容许力矩 ( N/m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKASD 方法兰型 JT-RSKADD 对边法兰型 JT-RSKAUD	10	585	1100	27	215	198	—
	12	650	1200	40	256	235	—
	16	1230	2300	72	439	408	415
	20	1400	2700	95	780	712	722
	25	1550	3100	155	1226	1111	1153
	30	2490	5450	295	1581	1490	1517
	35	2650	6270	370	2585	2410	2445
	40	3430	8040	550	2958	2794	2821

1Kgf=9.81 N
