悬臂销张紧轮用六角带挡圈槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：总长度除以D段长度>3；4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

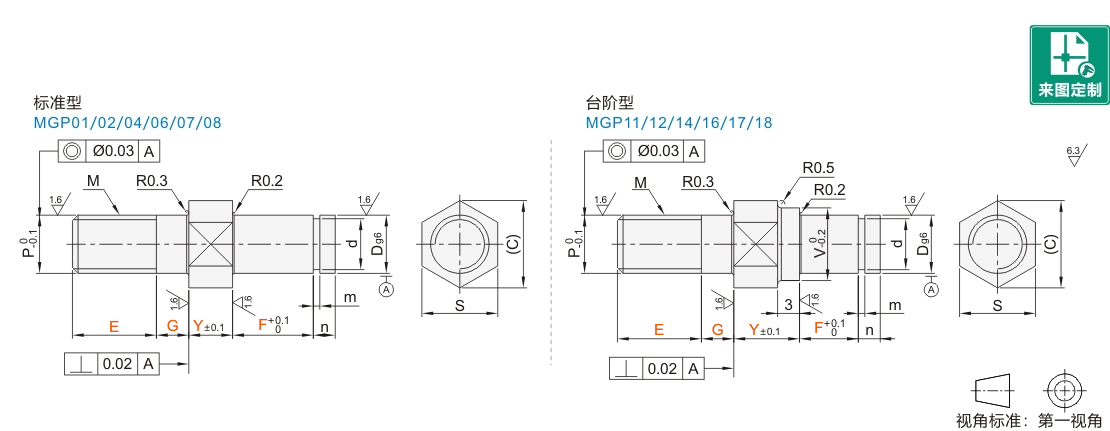

螺纹长度固定型

型号		Dg6		最小单位1			E	P	M	V	S	C	d		m	n
代码	规格	Dg6		Y	F	G	E	P	M	V	S	C	d		m	n
标准型 JT-GSFSD JT-GSFSU JT-GSFSF 台阶型 JT-GSFDD JT-GSFDU JT-GSFDF	6	6	-0.004 -0.012	5~65	5~110	5~12	9	6	M6	8	10	11.5	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014				12	8	M8	10	12	13.9	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014				15	10	M10	13	14	16.2	9.6	0 -0.090	1.15
	12	12	-0.006 -0.017		10~160	5~17	18	12	M12	15	17	19.6	11.5	0 -0.11
	13	13								16	17	19.6	12.4			4
	15	15								18	19	21.9	14.3
	16	16								19	19	21.9	15.2
	17	17		5~80		5~22				20	22	25.4	16.2
	18	18								21	24	27.7	17		1.35
	20	20	-0.007 -0.020				30	20	M20	24	27	31.2	19	0 -0.21
	20A	20						16	M16	24			19
	22	22						20	M20	26			21			5
	22A	22						16	M16	26			21
	25	25						20	M20	29	30	34.6	23.9
	25A	25						16	M16	29	30	34.6	23.9
	30	30						20	M20	34	36	41.6	28.6		1.65
	30A	30						16	M16	34	36	41.6	28.6		1.65

螺纹长度指定型

型号		Dg6		最小单位1				V	P	M	S	C	d		m	n
代码	规格	Dg6		Y	F	G	E	V	P	M	S	C	d		m	n
标准型 JT-GSFSX JT-GSFSL JT-GSFSM 台阶型 JT-GSFDX JT-GSFDL JT-GSFDM	6	6	-0.004 -0.012	5~65	5~110	5~12	6~15	8	6	M6	10	11.5	5	+0.075 0	0.7	2
	8	8	-0.005 -0.014				8~18	10	8	M8	12	13.9	7	+0.090 0	0.9	3
	10	10	-0.005 -0.014				10~22	13	10	M10	14	16.2	9.6	0 -0.090	1.15
	12	12	-0.006 -0.017		10~160	5~17	12~25	15	12	M12	17	19.6	11.5	0 -0.11
	13	13						16			17	19.6	12.4			4
	15	15						18			19	21.9	14.3
	16	16						19			19	21.9	15.2
	17	17		5~80		5~22		20			22	25.4	16.2
	18	18		5~80		5~22		21			24	27.7	17		1.35
	20	20	-0.007 -0.020	5~80	10~160	5~22	20~40	24	20	M20	27	31.2	19	0 -0.21
	20A	20						24	16	M16			19
	22	22						26	20	M20			21			5
	22A	22						26	16	M16			21
	25	25						29	20	M20	30	34.6	23.9
	25A	25						29	16	M16	30	34.6	23.9
	30	30						34	20	M20	36	41.6	28.6		1.65
	30A	30						34	16	M16	36	41.6	28.6		1.65

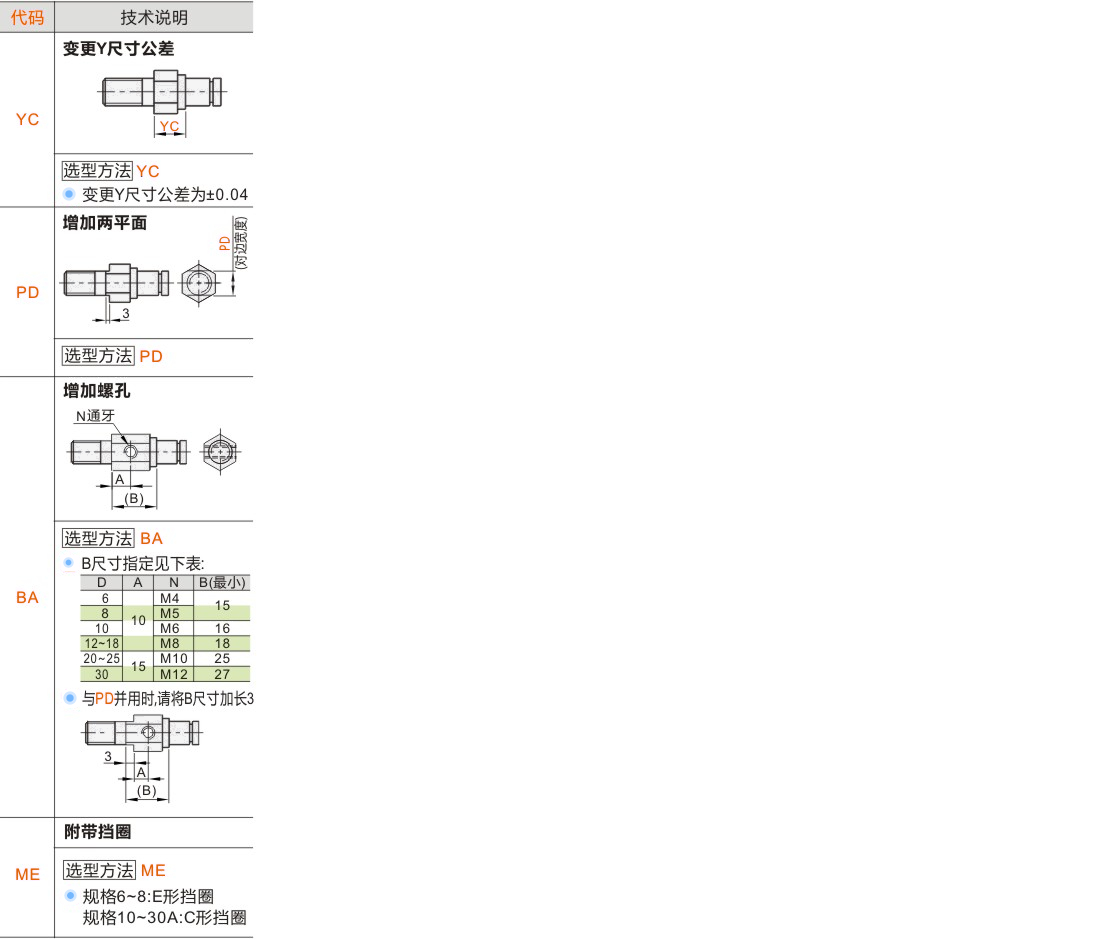

可选加工参数

暂未上传文档资料

悬臂销 张紧轮用 六角带挡圈槽
