V形槽定位块

图片仅供参考

V形槽定位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	类型
JT-FNVSD	S45C	40~43HRC	V形槽 ● 平底型 ● 标准型
JT-FNVSU	S45C	40~43HRC	V形槽 ● 平底型 ● 螺孔型
JT-FNVSQ	S45C	40~43HRC	V形槽 ● 平底型 ● 加长型
JT-FNVSX	S45C	40~43HRC	V形槽 ● 平底型 ● 70°V型
JT-FNVSM	S45C	40~43HRC	V形槽 ● 平底型 ● 上部板固定型

选型参数

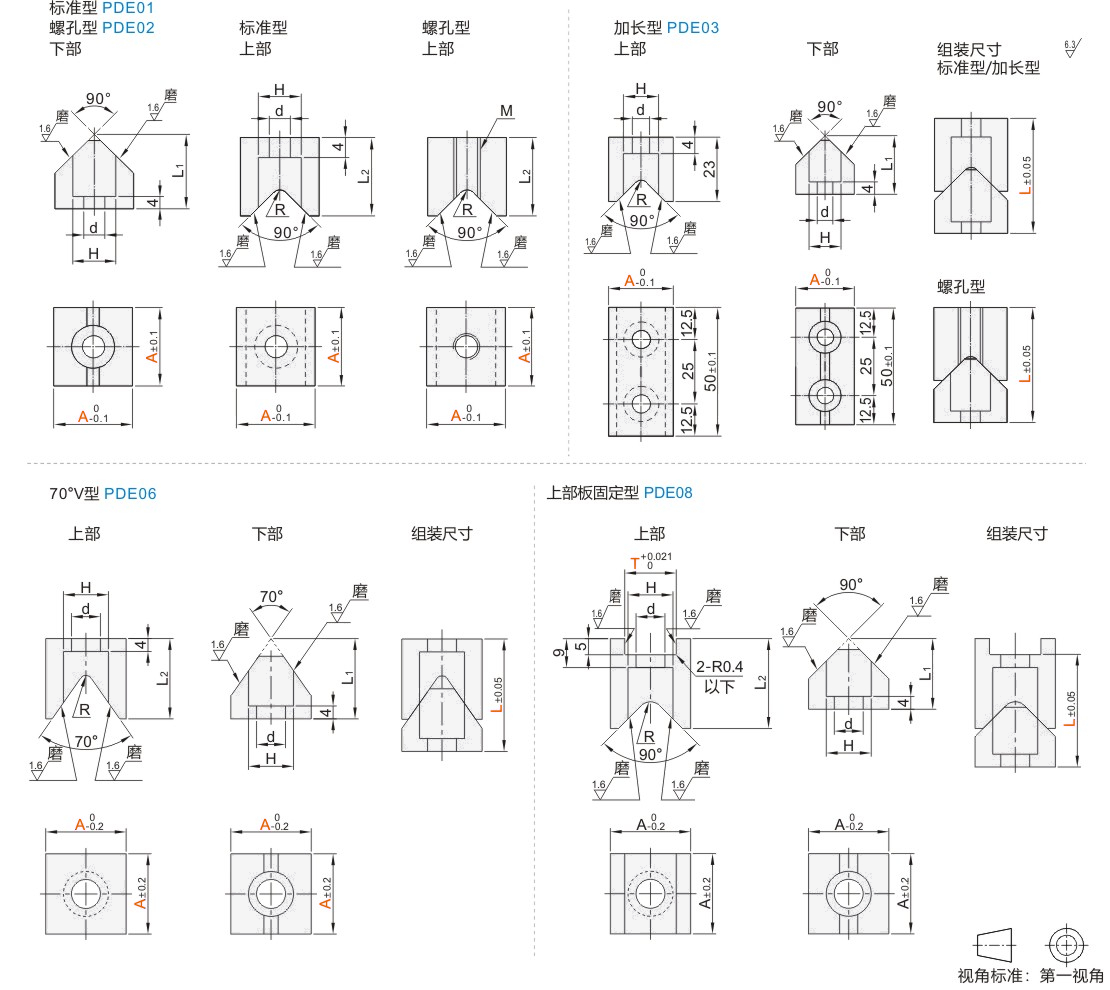

型号		L	L1	L2	H	d	R	M
代码	A	L	L1	L2	H	d	R	M
JT-FNVSD	12	20	12	13	8	4.5	2	—
	16	25	16	16	11	7
	20			17
	25			19			4
	25	35	22	23	14	9
JT-FNVSU	25	35	22	23	14	9		M8
JT-FNVSU		25	16	19	11	7		M6
JT-FNVSQ		35	22	23	14	9		—
JT-FNVSX		35	25	25	14	9	2	—

JT-FNVSM

型号		L	L1	L2	A	H	d	R
代码	T	L	L1	L2	A	H	d	R
JT-FNVSM	12	25	14	22	20	9.5	5.5	2
	16		16	24	25	11	7	4
	19		16	24	25	11	7	4
	12	35	20	26	20	9.5	5.5	2
	16		22	28	25	14	9	4
	19		22	28	25	14	9	4
