梅花式联轴器双侧免键型

图片仅供参考

梅花式联轴器双侧免键型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMLQD	不锈钢	聚氨酯	一	内六角紧定螺钉内六角圆柱头螺钉	通用型 ● 免键型
JT-NMLQX	S45C	聚氨酯	发黑	内六角紧定螺钉内六角圆柱头螺钉	通用型 ● 免键型

选型参数

选型表

型号		d-e
代码	D	d-e
不锈钢 JT-NMLQD S45C JT-NMLQX	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28	12.7 13 14 15 16 17 18 19 20 22 24 25 28	13 14 15 16 17 18 19 20 22 24 25 28	14 15 16 17 18 19 20 22 24 25 28	15 16 17 18 19 20 22 24 25 28	16 17 18 19 20 22 24 25 28	17 18 19 20 22 24 25 28	18 19 20 22 24 25 28	19 20 22 24 25 28	20 22 24 25 28	22 24 25 28	24 25 28	25 28	28
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40
	80	e	19 20 22 24 25 28 30 32 35 36 38 40	20 22 24 25 28 30 32 35 36 38 40	22 24 25 28 30 32 35 36 38 40	24 25 28 30 32 35 36 38 40	25 28 30 32 35 36 38 40	28 30 32 35 36 38 40	30 32 35 36 38 40	32 35 36 38 40	35 36 38 40	36 38 40	38 40	40

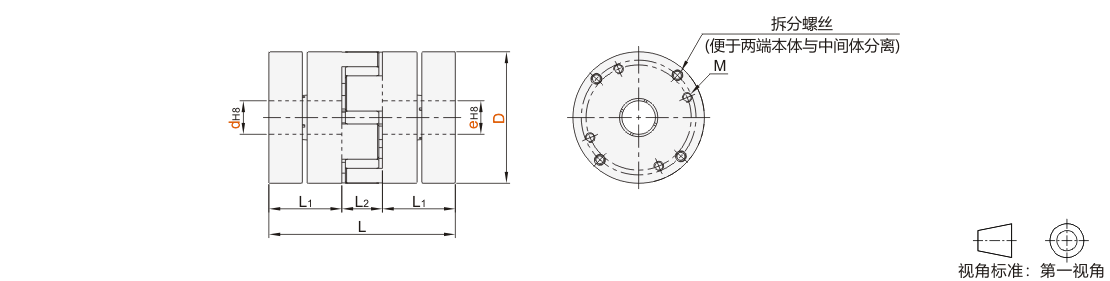

尺寸性能表

型号		L	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	容许安装偏差
代码	D	L	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N ·m/rad)	径向 (mm)	角向 (°)	轴向 (mm)
JT-NMLQD	40	66	25.5	15	M4	3.4	17	34	15000	8.7×10⁻⁵	1200	0.1	1	±1.2
	55	78	30.5	17	M4	7	50	100	10000	3.6×10⁻³	2500			±1.4
	65	90	36	18	M5	7	150	300	9000	8.7×10⁻³	3800			±1.5
	80	111.5	45	21.5	M6	14	300	600	8000	4.1×10⁻²	4000			±1.8
JT-NMLQX	40	66	25.5	15	M4	3.4	17	34	15000	8.7×10⁻⁵	1200	0.1	1	±1.2
	55	78	30.5	17	M4	7	50	100	10000	3.6×10⁻²	2500			±1.4
	65	90	36	18	M5	7	150	300	9000	8.7×10⁻³	3800			±1.5
	80	111.5	4	21.5	M6	14	300	600	8000	4.1×10⁻³	4000			±1.8

惯性力矩和重量按最大孔计算!
