自动锁定伸缩撑杆

图片仅供参考

自动锁定伸缩撑杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

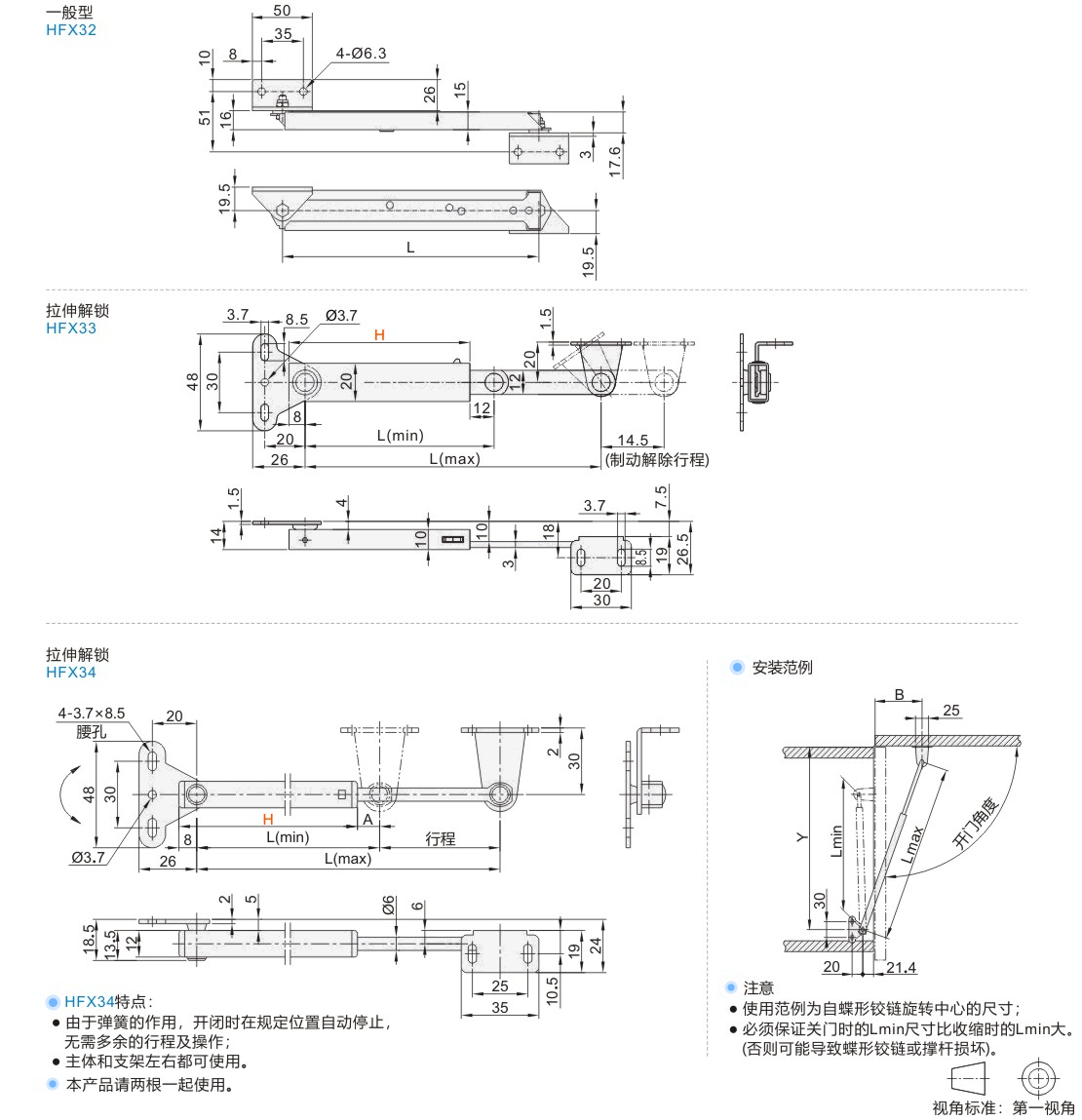

代码	材质	表面处理	类型
JT-QATQU	SPCC	镀锌	两点固定 ● 一般型
JT-QATQQ	SUS304	拉丝	两点固定 ● 拉伸解锁
JT-QATQF	SUS304	发纹处理	两点固定 ● 拉伸解锁

选型参数

一般型

型号		L(max)	L(min)
代码	规格	L(max)	L(min)
JT-QATQU	215	365	215
JT-QATQU	395	725	395

拉伸解锁（拉丝）

型号				L(max)				L(min)		承载 (kgf)	参考重量 (kg/pcs)
代码		H		L(max)				L(min)		承载 (kgf)	参考重量 (kg/pcs)
JT-QATQQ		100		135				104		15	0.10
		129		195				133			0.13
		166		270				170			0.15

拉伸解锁（发纹处理）

型号						L(max)			L(min)		A		开门角度			B		Y	行程		承载反力(kgf)					参考重量 (kg/pcs)
代码				H		L(max)			L(min)		A		开门角度			B		Y	行程		L(max)			L(min)		参考重量 (kg/pcs)
JT-QATQF				170		222			172		10		90°			70		235	50		3.2			7.5		0.145
													80°			75		240
													75°			85		251
				238		335			250		20		90°			104		344	85		3.8			8.5		0.185
													80°			112		351
													75°			127		368
				269		380			280		19		90°			118		390	100		3.6					0.205
													80°			127		405
													75°			146		423
